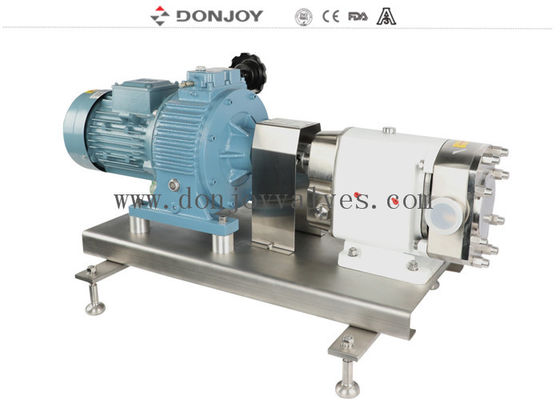

Tul-60 η περιστροφική αντλία λοβών με το μηχανικό εγχειρίδιο ρυθμίζει τη μηχανή με τη μηχανή για το μέλι
Τεχνικό χαρακτηριστικό γνώρισμα
Μεταβλητή μετάδοση Α. Maual Continuously
Β. η συχνότητα Cnverter ρυθμίζει το κιβώτιο εργαλείων μηχανών
Γ. σταθερή μετάδοση παραγωγής ταχύτητας
Περιγραφή
Επιλογές
1. Μηχανική σφραγίδα: SIC/SICE/EPDM, TC/TC, EPDM
2. Η ενιαία σφραγίδα, διπλασιάζει τη μηχανική σφραγίδα
3. Στροφείς: ο στροφέας άδειας 2, 3 αφήνει τους στροφείς, στροφείς πεταλούδων, ενιαίοι στροφείς πεταλούδων
4. Στόλισμα: FPM (Viton), NBR, EPDM
5. Ανακουφιστική βαλβίδα στην εξωτερική παράκαμψη μπροστινής κάλυψης ρ
6. Ενσωματωμένη βαλβίδα ασφάλειας
7. Σακάκι θερμότητας τέλος-προσώπου
8. Πλήρες σακάκι θερμότητας
9. Κάθετη σειρά TUR ή οριζόντια σειρά TUL
10. Διαφορετικές Drive και αποτυπώσεις
11. Συνέλευση baseplate ανοξείδωτου
12. Σύνδεση: Σφιγκτήρας (DIN32676,3A, ISO), Threaad (DIN, SMS, RJT, IDF), συγκόλληση άκρης, φλάντζα
13. Συχνότητα 50HZ, 60HZ μηχανών τύπων B5 μηχανών
14. Τάση (β) 220-240, 360-400, 420-460, 630-690
Προδιαγραφές
|
Όνομα προϊόντων:
|
Tul-60 η περιστροφική αντλία λοβών με το μηχανικό εγχειρίδιο ρυθμίζει τη μηχανή με τη μηχανή για το μέλι
|
|
Υλικό:
|
SS304/SS316L/1.4301/1.4404
|
|
Υλικό σφραγίδων:
|
SIC/SIC/EPDM (πρότυπα, έγκριση FDA)
|
|
Μέγιστη ροή:
|
62m3/h/395 GPM
|
|
Max.pressure:
|
12bar/174PSI
|
|
Μέγιστη περιστροφή:
|
rmp 1450
|
|
Τύπος στροφέων:
|
2-φύλλα, 3-φύλλα, πεταλούδα, πεταλούδα σημάτων
|
| Εγκατάσταση |
Θα μπορούσε να εγκατασταθεί με το μετατροπέα συχνότητας |
| μετατροπέας συχνότητας |
Προαιρετικός |
|
Μηχανική σφραγίδα:
|
SIC/SiC/EPDM (πρότυπα)
|
|
Τάση:
|
110V, 220V, 380V
|
|
Μηχανή:
|
ABB, ΡΆΒΕΙ, 50hz/60hz
|
|
Επεξεργασία επιφάνειας:
|
Εσωτερικές γυαλισμένη και αμμοβολή έξω
|
|
Σύνδεση Availably:
|
Σφιγκτήρας, συγκόλληση άκρης νημάτων, φλάντζα
|
|
Πρότυπα Availably:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Χρησιμοποιημένος:
|
Εκλεκτικός
|
|
Πιστοποιητικό:
|
3A/54-02 (1580), PED/97/23/ΕΚ,
FDA.177.2600, ISO9001/2008
|
|
Πεδίο εφαρμογής:
|
Γαλακτοκομείο, τρόφιμα, ποτό, φαρμακείο, καλλυντικό, κ.λπ.
|
Σχέδιο και χαρακτηριστικά γνωρίσματα
1. Οριζόντιο TUL, Vetrical TUR
2. Γυμνός-άξονας Consturction
3. Υγιεινό σχέδιο του attachement των στροφέων
4. Υγειονομική μηχανική σφραγίδα, εύκολος καθαρισμός και maintenace
5. Εφαρμοσμένος στον καθαρισμό και το SIC Sterlization CIP
6. σύμφωνα με τα ΑΜΕΡΙΚΑΝΙΚΑ 3A πρότυπα
Εφαρμογές
Αυτή η αντλία είναι διαπραγμάτευση για τη μεταφορά των ιξωδών καθώς επίσης και χαμηλός-wiscous μέσων στην επεξεργασία τροφίμων, τα καλλυντικά και τις βιομηχανίες φαρμάκων.
Αρχές
1. Δεδομένου ότι οι λοβοί περιστρέφονται, το διάστημα από την πλευρά suciton increasese όπως ένας λοβός απομακρύνεται από άλλο, δημιουργώντας κατά συνέπεια ένα μερικό κενό που σύρει το ρευστό μέσα στην αίθουσα αντλιών.
2. Δεδομένου ότι περιστρέφονται από τους άξονες, κάθε λοβό γεμίζουν κατά συνέπεια και το ρευστό μετατοπίζεται στην πλευρά παράδοσης. Τα μικρά χάσματα μεταξύ των τηβέννων και μεταξύ των λοβών και των τοίχων του σώματος αντλιών εξασφαλίζουν ότι τα διαστήματα γεμίζουν κατάλληλα.
3. Την κατοικία αντλιών γεμίζουν ompletely και οι ρευστές διαφυγές μέσω των δοντιών των λοβών και αναγκάζεται ενάντια στους τοίχους των διαστημάτων. Όποιος συμβάλλει στην αντλία aciton.
Οι στροφείς αντλιών επιλέγουν
ΣΎΝΔΕΣΗ ΑΝΤΛΙΩΝ INLET&OUTLET
Πρότυπο και βάρος αντλιών
| Πρότυπο ΑΝΤΛΙΩΝ |
Ροπή άξονων εισαγωγής (NM) |
Μέγιστο αξονικό ακτινωτό φορτίο (ν) |
Εσωτερικό μέγεθος σύνδεσης διαμέτρων
[χιλ.] |
Συνιστώμενο μέγιστο θεωρητικό μαλακό μέγεθος μορίων
[χιλ.] |
Γυμνό βάρος αντλιών [κλ] |
| Stul-10 |
15 |
224 |
22.4 |
6 |
12 |
| Tul-20 |
60 |
750 |
22.4 |
10 |
32 |
| Tul-23 |
60 |
750 |
35.1 |
20 |
34 |
| Tul-25 |
60 |
750 |
47.8 |
20 |
39 |
| Tul-30 |
123 |
1237 |
47.8 |
25 |
60 |
| Tul-35 |
123 |
1237 |
59.5 |
25 |
63 |
| Tul-55 |
123 |
1237 |
66 |
25 |
65 |
| Tul-60 |
123 |
1237 |
72.2 |
25 |
68 |
| Tul-70 |
416 |
2588 |
72.2 |
40 |
151 |
| Tul-80 |
416 |
2588 |
72.2 |
40 |
151 |
| Tul-100 |
416 |
2588 |
97.6 |
40 |
160 |
| Tul-125 |
416 |
2588 |
125 |
40 |
165 |
Καμπύλη αντλιών λοβών
Σχέδιο της αντλίας λοβών
Ανταγωνιστικό πλεονέκτημα
«DONJOY είναι η μόνη επιχείρηση που περνά εννέα σειρές προϊόντων από την αμερικανική οργάνωση πιστοποίησης 3A στον ασιατικό υγειονομικό τομέα αντλιών και βαλβίδων.»
