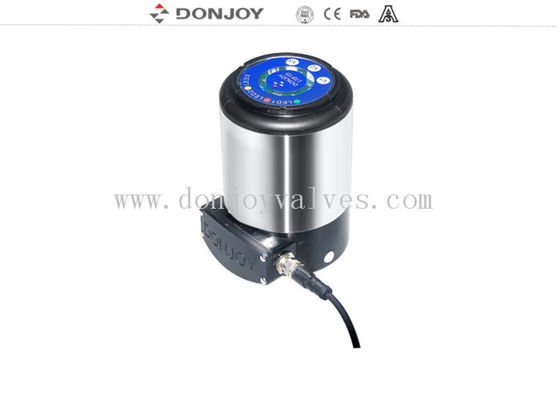

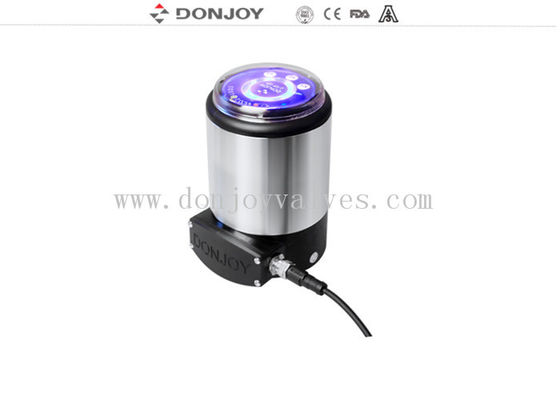

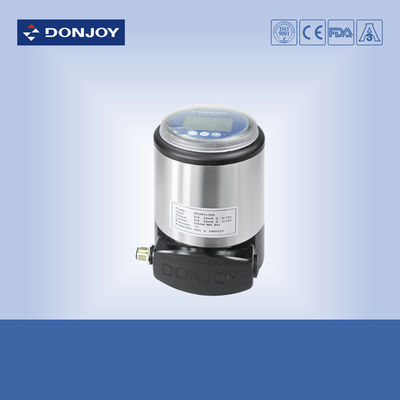

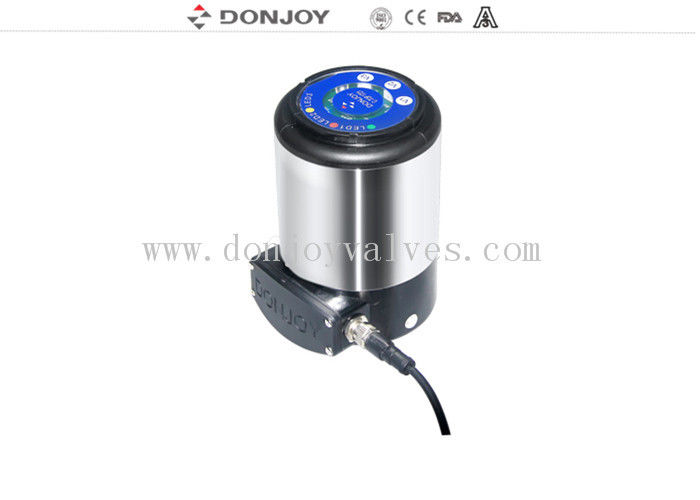

5.0-7.0 Διανοητικός διαμορφωτής θέσης βαλβίδας

5.0-7.0 Bar έξυπνος τοποθέτης βαλβίδας Device Net BUS Control CE / ISO / FDA

ΠΡΟΔΙΑΓΡΑΦΕΣ


 Εφαρμογές
 Ο ελεγκτής (IL - TOP) χρησιμοποιείται κυρίως σε συστήματα όλων των ειδών ελέγχου διεργασιών ρευστών και ελέγχου ροής.

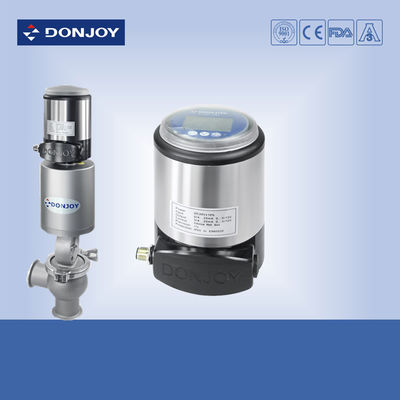

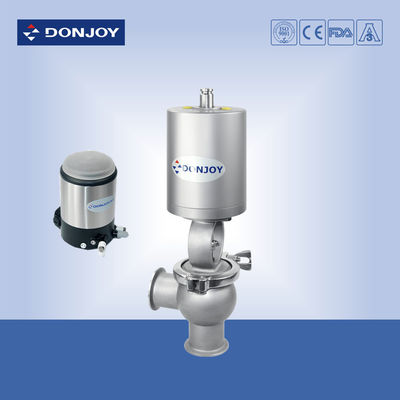

 Το IL - TOP θα μπορούσε να εγκατασταθεί σε όλους τους τύπους ενεργοποιητών σε γραμμική κίνηση, όπως πνευματική βαλβίδα γωνιακού καθίσματος, βαλβίδα διαφράγματος, βαλβίδα πεταλούδας, βαλβίδα σφαιρικού καθίσματος και βαλβίδα σφαιρικού τύπου κ.λπ. που είναι οι βαλβίδες για τη ρύθμιση της ροής.
 Το IL - TOP θα μπορούσε να εγκατασταθεί εύκολα σε ενεργοποιητές που είναι κατάλληλοι για την κατάσταση υψηλής καθαρότητας.

Χαρακτηριστικό
 0/4 - 20mA σε 0 - 5/10V είσοδος σήματος (τυπική)
 0/4 - 20mA έξοδος ανάδρασης θέσης (προαιρετική)
 Device Net BUS control (προαιρετικό)
 Γραμμική κίνηση / Περιστροφική κίνηση ενεργοποιητή (προαιρετικό)
 Ισχύς: DC.24V
 Πνευματική πίεση: 5.0-7.0 bar
 Σύνδεσμος: G1/8"
 Επίπεδο προστασίας: IP67
Τεχνικά χαρακτηριστικά
Ο έλεγχος θα μπορούσε να χρησιμοποιηθεί ως τοποθέτης ή ελεγκτής διεργασίας.
 Ως τοποθέτης, θα μπορούσε να ορίσει τη θέση της βαλβίδας σύμφωνα με το σημείο ρύθμισης.
 Ως ελεγκτής διεργασίας, η MPU θα λάβει το σήμα από τον έλεγχο συγκρίνοντας την τιμή θέσης ρύθμισης της βαλβίδας με την πραγματική θέση της βαλβίδας, μέσω του αλγορίθμου ελέγχου PIC, ο ελεγκτής διεργασίας θα οδηγήσει τη βαλβίδα στην ακριβή θέση στόχου της βαλβίδας.
 Ο ελεγκτής αποτελείται από MPU, μονάδα ανίχνευσης ελέγχου σήματος, ανιχνευτή θέσης, οθόνη LCD, πληκτρολόγιο και πιεζοηλεκτρική βαλβίδα κ.λπ.

Εγκατάσταση
 Είναι πολύ απλό να εγκαταστήσετε τον ελεγκτή και τον ενεργοποιητή και η θέση εμφάνισης της LCD θα μπορούσε να ρυθμιστεί.
 Για να κατεβάσετε το διαφανές κάλυμμα σε αντίθετη φορά των δεικτών του ρολογιού και μετά:
 Για να χειριστείτε το πληκτρολόγιο, για να χαλαρώσετε τη βάση και τις 2 βίδες χρησιμοποιώντας το κλειδί M5;
 Για να το περιστρέψετε εύκολα και να το προσαρμόσετε στην κατεύθυνση εμφάνισης που θα θέλατε και να σφίξετε ξανά τις 2 βίδες με το κλειδί;
 Για να χαλαρώσετε το κουτί ακροδεκτών, να κατεβάσετε τις 4 βίδες και να ανοίξετε το κουτί και να λειτουργήσετε σύμφωνα με το διάγραμμα σύνδεσης. (Απαγορεύεται η λειτουργία από μη επαγγελματίες.)
 Χρειάζεται σύνδεσμος για να συνδυάσετε τον ελεγκτή με τον ενεργοποιητή.
