Πνευματική βαλβίδα καθίσματος 2/2 οδού, βαλβίδες ελέγχου

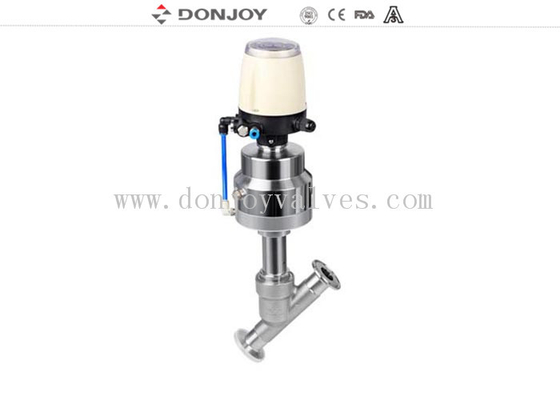

Βαλβίδα γωνιακού καθίσματος 2/2 δρόμων, πνευματικά λειτουργούσα με Ctop για ανατροφοδότηση σε PLC

Λεπτομέρεια:

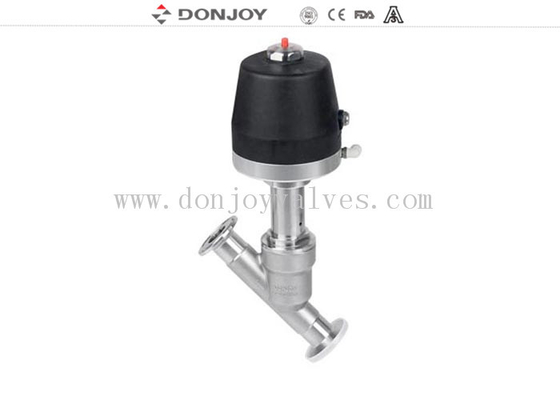

Βαλβίδα Γωνιακού Καθίσματος

Σύνδεση:  Τριπλή σφιγκτήρας

Πρότυπο: DIN, 3A, SMS, ISO, IDF, RJT..

Προδιαγραφές:

Επιλογές λειτουργίας για τη βαλβίδα καθίσματος

1. Χειροκίνητη: Πλαστικό χειροτροχό, χειροτροχός από ανοξείδωτο χάλυβα, χειροτροχός λεπτής ρύθμισης

2. Πνευματική: Πλαστικοί και ανοξείδωτοι ενεργοποιητές

3. Κεφαλή ελέγχου: 1.1 Ρυθμιστής θέσης βαλβίδας Ελεγκτής διεργασίας(Μπορεί να επιλέξει 4-20mA, 0-10V), επικοινωνία διαύλου Device NET

                         1.2 C-Top, Mini C-Top: Ανατροφοδότηση θέσης (Μπορεί να προβληθεί σε (Πράσινο) και εκτός (Κόκκινο), Ενσωματωμένη ηλεκτρομαγνητική βαλβίδα, Πιέστε με το σύστημα PLC για αυτόματο έλεγχο, DC24V

                         1.3 Αισθητήρας θέσης (PNP, NPN)

                         1.4 Με ρυθμιστή θέσης βαλβίδας : Αυτός ο σχεδιασμός με λειτουργία ρύθμισης θέσης βαλβίδας και σε σύγκριση με τον ρυθμιστή θέσης βαλβίδας, αυτός ο ρυθμιστής έχει πλεονέκτημα κόστους, αλλά δεν μπορεί να πραγματοποιήσει έλεγχο ροής σε πραγματικό χρόνο, μόνο μέσω της χειροκίνητης θέσης βαλβίδας για την πραγματοποίηση ελέγχου ροής.

Εφαρμογές:

Μηχανήματα πλήρωσης μπύρας και ποτών

Εκτύπωση υφασμάτων και βαφή
Βιομηχανία αερίου
Φαρμακευτικός και ιατρικός εξοπλισμός
Χημική βιομηχανία
Απολύμανση
Εξοπλισμός αφρισμού
Διάθεση νερού/λυμάτων

Αρχές λειτουργίας

1. Η βαλβίδα καθίσματος λειτουργεί αυτόματα από έναν ενεργοποιητή πνευματικού τύπου μονής ή διπλής ενέργειας. Με την παροχή πεπιεσμένου αέρα, ο άξονας μετακινείται για να τοποθετήσει τη βαλβίδα στην “ανοιχτή” ή “κλειστή” θέση.

2. Η περιστροφή 180 μοιρών του πνευματικού κυλίνδρου για την πραγματοποίηση της εναλλαγής κανονικά ανοιχτού και κανονικά κλειστού.

Πλεονεκτήματα

1. Χωρίς νεκρή γωνία, χωρίς κατακράτηση για την κάλυψη των απαιτήσεων όλων των ειδών υγείας.

2. Πλεονεκτήματα: Το πηνίο χωρίς μπουλόνι, χωρίς να λαμβάνεται υπόψη ο κίνδυνος ζημιάς σε άλλο εξοπλισμό λόγω πτώσης μπουλονιού;

3. Η βαλβίδα δεν έχει νεκρή γωνία, δεν χρειάζεται να ληφθεί υπόψη η γωνία που προκύπτει λόγω της πολύπλοκης δομής.

4. Θερμοκρασία: μέγιστη θερμοκρασία έως 200 (ανάλογα με τον τύπο στεγανοποίησης)

5. Σφράγιση: ελαστικός σχεδιασμός στεγανοποίησης άξονα, ενσωματωμένος σχεδιασμός πηνίου.

Σχέδιο

Καμπύλη ρύθμισης

Ανταγωνιστικοί στόχοι
