SS316L BPE Δύοπλευρη βαλβίδα διαφράγματος με EPDM συμπιεσμό με πιστοποιητικό FDA

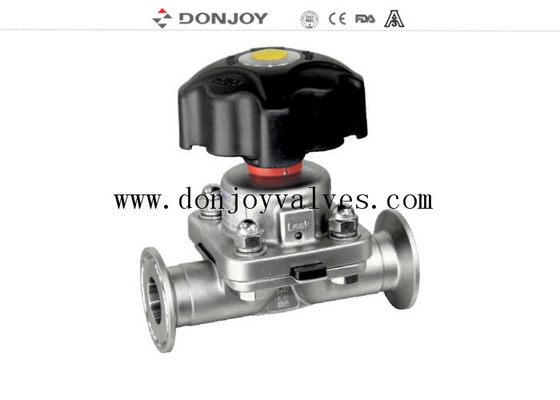

Βαλβίδα διαφράγματος SS316L BPE με πλαστική χειροκίνητη λειτουργία με στεγανοποίηση EPDM+PTFE FDA

Βαλβίδες υγιεινής διαφράγματος, φαρμακευτικές βαλβίδες διαφράγματος

Βαλβίδα διαφράγματος SS316L BPE με πλαστική χειροκίνητη λειτουργία με στεγανοποίηση EPDM+PTFE FDA

Περιγραφή

Διάφορες διαμορφώσεις βαλβίδας διαφράγματος

1. Βαλβίδα διαφράγματος με ρυθμιστή θέσης/ελεγκτή διεργασίας (IL-TOP)

2. Βαλβίδα διαφράγματος με μονάδα ελέγχου (C-Top)

3. Ρυθμιστής θέσης βαλβίδας

4. Μονάδα αισθητήρα θέσης

5. Πλαστική λαβή

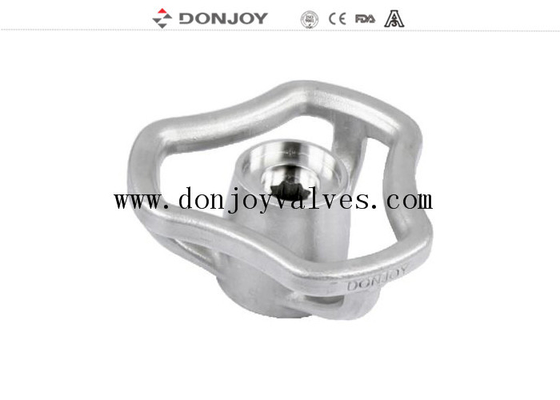

6. Λαβή από ανοξείδωτο χάλυβα

7. Ακτινωτή από ανοξείδωτο χάλυβα

Προδιαγραφές

Εφαρμογές:

Οι βαλβίδες διαφράγματος, χειροκίνητες ή πνευματικά λειτουργούμενες, είναι ειδικά σχεδιασμένες για χρήση σε διαδικασίες υγιεινής και ασηπτικές διεργασίες στις φαρμακευτικές βιομηχανίες.

Η βαλβίδα είναι εξαιρετική για τον έλεγχο ροής καθώς και για τον έλεγχο ανοίγματος/κλεισίματος.

Οι βαλβίδες διαφράγματος είναι καλύτερες όσον αφορά τη ροή σε σύγκριση με άλλες βαλβίδες. Είναι ευκολότερο να καθαριστούν και καλύτερο για την επεξεργασία της ουσίας με σωματίδια. Το φαινόμενο της τσέπης αέρα είναι σπάνιο κατά την εφαρμογή του ελέγχου ροής.

Αρχές λειτουργίας

1. Το διάφραγμα παρέχει τη στεγανοποίηση του σώματος καθώς και τη στεγανοποίηση της έδρας. Δεν υπάρχουν διαδρομές προς το εξωτερικό περιβάλλον, επομένως είναι κατάλληλο για ασηπτικές διεργασίες

2. Όταν η βαλβίδα είναι κλειστή, ένα μαξιλαράκι πίεσης που υποστηρίζει το διάφραγμα κινείται προς την επιφάνεια στεγανοποίησης στο σώμα. Όταν η πλάκα πίεσης κινείται, το διάφραγμα κάμπτεται και αναγκάζεται προς τα κάτω στην περιοχή της έδρας στο κέντρο του σώματος, κλείνοντας έτσι τη διαδρομή ροής μέσω του σώματος.

3. Η αλληλεπίδραση του σώματος με την πλάκα πίεσης αποτρέπει την υπερβολική συμπίεση του διαφράγματος

4. Η βαλβίδα μπορεί να είναι χειροκίνητη λειτουργία και πνευματική λειτουργία ελέγχου κορυφών ηλεκτρομαγνητικών βαλβίδων

Σώμα βαλβίδας:

Σώμα σφυρηλάτησηςΤο κενό είναι μέσω ενός κομματιού ράβδου από ανοξείδωτο χάλυβα, στη διαδικασία σφυρηλάτησης, μαζί με τη σφυρηλάτηση υψηλής θερμοκρασίας, παρέχει, μέσω της εξώθησης αλλαγή σχήματος κενού, μέσω της σφυρηλάτησης μετά την υψηλότερη πυκνότητα σώματος, η δομή είναι πιο ομοιόμορφη, χωρίς τρύπα άμμου και άλλες ακαθαρσίες. Στη συνέχεια, μέσω του κέντρου επεξεργασίας, πραγματοποιείται η μηχανική κατεργασία υψηλής ακρίβειας.

Σώμα χύτευσηςκατασκευάζεται από το μοντέλο κεριού παραφίνης καλουπιού, διείσδυση μοντέλου κεριού παραφίνης σε κεραμικό, για να αφήσει την επιφάνεια του καλουπιού κεριού ολόκληρου του σώματος να σχηματίσει ένα στρώμα ισχυρού κεραμικού. Λιώστε το καλούπι κεριού, στη συνέχεια στο λιώσιμο του διαλύματος από ανοξείδωτο χάλυβα, μετά την ψύξη χτυπήστε την εμφάνιση του κεραμικού, το κενό σώμα είναι κατασκευασμένο. Το μέγεθος χύτευσης είναι πολύ ακριβές, η εξωτερική εμφάνιση είναι λεία, καθαρή και τακτοποιημένη.

Σχέδιο

Πιστοποιητικό βαλβίδας διαφράγματος

1. Όλα τα συνθετικά ρητίνες και πρόσθετα συμμορφώνονται με την πιστοποίηση FDA.

2. Η χημική σύνθεση του υλικού, οι φυσικές ιδιότητες και η διαδικασία κατασκευής τεκμηριώνονται.

3.3-a συνέπεια της πιστοποίησης

4.CE-PED/97/23/EC

5.EN 10204-3.1

Συνδυασμός βαλβίδας διαφράγματος πολλαπλών θυρών

Διαμόρφωση SPA και διαμόρφωση GMP

Ετικέτα: βαλβίδες υγιεινής, βαλβίδα φαρμακείου, βαλβίδα διαφράγματος
