Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
Αριθμό μοντέλου:
NO.VFP101Q1-21022
μας ελάτε σε επαφή με

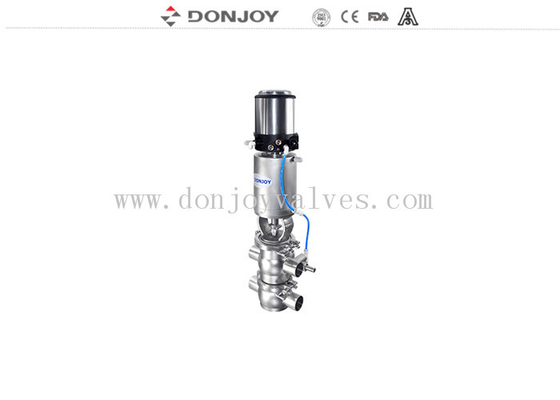

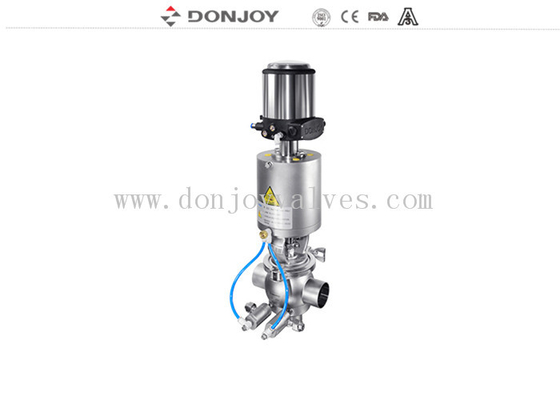

Εξωτερική βαλβίδα CIP με αναλογική κεφαλή ελέγχου, σειρά E-C
Προδιαγραφές
| Τμήματα υγροποιημένου προϊόντος | AISI 316L |
| Άλλα μέρη από ανοξείδωτο χάλυβα | ΑΙΣΙ 304 |
| Υλικό καθίσματος (προεπιλεγμένο) | EPDM, FDA177.2600 |
| Υλικό καθίσματος (προαιρετικό) | FPM (Viton), FDA177.2600 |
| Τερματισμός συνδέσεων | Τρι-σφραγίδα, πλέγμα |
| Μέγιστη πίεση | 145psi (10bar) |
| Ελάχιστη πίεση εργασίας | απόλυτο κενό |
| Θερμοκρασία λειτουργίας | 14°F έως 266°F (-10 έως 130°C), 284°F (140°C) για σύντομη αποστείρωση. |
| Εσωτερικό φινίρισμα | Ra 32μin (0,8μm) ως προεπιλεγμένο, Ra 16μin (0,4μm) ως καλύτερο. |
| Εξωτερικό φινίρισμα | αμμοσφαιρίνη, ή άλλα, κατόπιν αιτήματος. |
| Τύποι πνευματικών ενεργοποιητών | Συνήθως κλειστό (NC) ️ Αέρος για να ανοίξει και ελατήριο για να κλείσει. |
| Συνήθως ανοιχτό (NO) ️ Αέρος για κλείσιμο και ελατήριο για άνοιγμα. | |
| Αέρος προς αέρος (AA) Αέρος προς άνοιγμα, αέρος προς κλείσιμο. | |
| Πίεση του αέρα του ενεργοποιητή | 79-102 psi (5,5 bar-7 bar) |
| Μονάδες νοητού ελέγχου και ένδειξης | Ελέγχος C-top |
| Επικεφαλής χειριστήριος (Κατάσταση) | |
| Ηλεκτρική σύνδεση | |
| Σύνδεση λεωφορείου AS-I |
Χαρακτηριστικά σχεδιασμού
● Εξωτερική προμήθεια CIP
● Ελάττωμα με κανονικά κλειστό πνευματικό κινητήρα
● Σύνθετο και ανθεκτικό σχεδιασμό, σφαιρικά πλαστά σώματα
● Σχεδιασμός ισορροπημένης πίεσης
● Ένα κομμάτι Σώμα & Σώμα Κρατημένο για επιλογή
● Μια ευρεία επιλογή διαφορετικών συνδυασμών σώματος.
● Εύκολη αποσυναρμολόγηση με την απελευθέρωση της επένδυσης
● Επιλογή εξαρτημάτων καθαρισμού/στεροποίησης
● 100% υδραυλική δοκιμή / 100% επιθεώρηση
Εφαρμογές
◆Η πνευματική βαλβίδα διπλής θέσης έχει σχεδιαστεί έτσι ώστε να καλύπτει δύο διαφορετικές ροές προϊόντων μέσω της ίδιας βαλβίδας,και τα δύο εγγυώνται την αποφυγή ανάμειξης υγρών και είναι βολικά για την παρακολούθηση της κατάστασης εργασίαςΗ βαλβίδα χρησιμοποιείται σε γαλακτοκομικά προϊόντα, ποτά, μπύρα και άλλες απαιτήσεις υψηλής καθαρότητας των συστημάτων αγωγών διαδικασίας.
◆Αυτή η βαλβίδα κλείνει κανονικά με τηλεχειρισμό μέσω συμπιεσμένου αέρα.Η βαλβίδα αυτή συνοδεύεται από δύο μικρές πνευματικές βαλβίδες για την παρακολούθηση της διαρροής της σφραγίδας της βαλβίδας.
◆Το υδροξείδιο (πάνω στέλεχος μέσα σε μια βαλβίδα μετατροπής) έχει δύο σφραγίδες, οι οποίες σχηματίζουν ένα θάλαμο διαρροής μεταξύ τους.Η παροχή αέρα στον κινητήρα μπορεί να κάνει την βαλβίδα καθαρή στη θέση τηςΚατά τη διάρκεια του καθαρισμού, το υγρό ρέει απευθείας στην πρίζα.
Αρχές λειτουργίας
●Η βαλβίδα αυτή είναι συνήθως κλειστή (NC), ελεγχόμενη εξ αποστάσεως μέσω συμπιεσμένου αέρα.
● Η πρίζα (ανώτερο στέλεχος μέσα σε μια βαλβίδα εκτροπής) έχει δύο σφραγίδες που σχηματίζουν ένα θάλαμο διαρροής μεταξύ τους.Η παροχή αέρα στον κινητήρα μπορεί να κάνει την βαλβίδα καθαρή στη θέση της (βλέπε σχήμα 2).
● Κατά τη διάρκεια του καθαρισμού, το υγρό ρέει απευθείας στην πρίζα.
Σχεδίαση
Σύνδεσμος σωλήνα βαλβίδας
Επιλογή λειτουργίας
Χρησιμοποιήστε επίσης για πολλαπλάσια,παράδειγμα ενός τυποποιημένου πολλαπλάσματος
Ετικέτες: διπλή βαλβίδα σφραγίδας, βαλβίδα αντισύνθεσης, βαλβίδα Donjoy
