Συμπληρωματική πολυπυρηνική βαλβίδα διάφραγματος

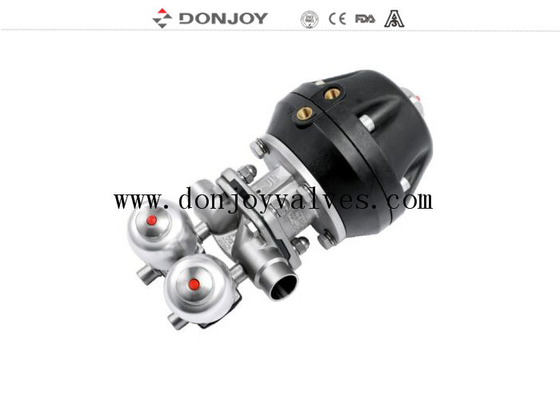

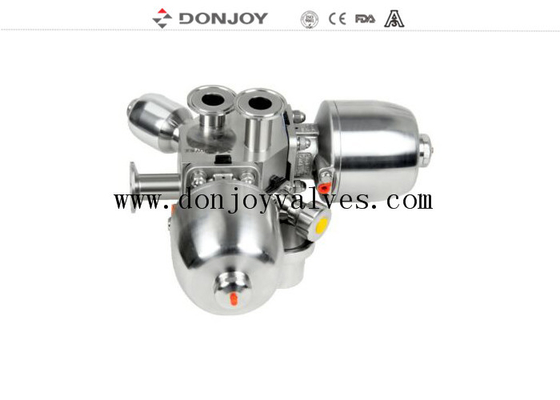

DONJOY Βαλβίδα Διαφράγματος Πολλαπλών Θυρών Συγκόλλησης σε Συνδυασμό με FDA EPDM/PTFE

Προδιαγραφές


Περιγραφή
 Διάφορες διαμορφώσεις βαλβίδας διαφράγματος
 1.      Βαλβίδα διαφράγματος με Ρυθμιστή/Ελεγκτή Διεργασίας (IL-TOP)
 2.      Βαλβίδα διαφράγματος με Μονάδα Ελέγχου (C-Top)
 3.      Ρυθμιστής θέσης βαλβίδας
 4.      Μονάδα Αισθητήρα Θέσης
 5.      Πλαστική λαβή
 6.      Λαβή από ανοξείδωτο χάλυβα
 7.      Ακτινωτή από ανοξείδωτο χάλυβα
 8.      Ηλεκτρική βαλβίδα διαφράγματος
 9.      Πλαστικός ενεργοποιητής
 10.    Σώμα: Χύτευση / Σφυρηλάτηση


Αρχές Λειτουργίας

1. Το διάφραγμα παρέχει τη στεγανοποίηση του σώματος καθώς και τη στεγανοποίηση της έδρας. Δεν υπάρχουν διαδρομές προς το εξωτερικό περιβάλλον, επομένως είναι κατάλληλο για ασηπτικές διεργασίες

2. Όταν η βαλβίδα είναι κλειστή, ένα μαξιλαράκι πίεσης που υποστηρίζει το διάφραγμα κινείται προς την επιφάνεια στεγανοποίησης στο σώμα. Όταν η πλάκα πίεσης κινείται, το διάφραγμα κάμπτεται και αναγκάζεται προς τα κάτω στην περιοχή της έδρας στο κέντρο του σώματος, κλείνοντας έτσι τη διαδρομή ροής μέσω του σώματος.

3. Η αλληλεπίδραση του σώματος με την πλάκα πίεσης αποτρέπει την υπερβολική συμπίεση του διαφράγματος

4. Η βαλβίδα μπορεί να είναι χειροκίνητη λειτουργία και πνευματική λειτουργία ελέγχου κορυφών ηλεκτρομαγνητικών βαλβίδων

Πιστοποιητικό βαλβίδας διαφράγματος

1. Όλα τα συνθετικά ρητίνες και πρόσθετα συμμορφώνονται με την πιστοποίηση FDA.

2. Η χημική σύνθεση των υλικών, οι φυσικές ιδιότητες και η διαδικασία κατασκευής τεκμηριώνονται.

3. 3-a συνέπεια της πιστοποίησης

4. CE-PED/97/23/EC

5. EN 10204-3.1

Διάφραγμα της βαλβίδας

1. EPDM+PTFE (Συγκολλημένο)Το δισκίο διαφράγματος έχει υψηλή χημική αντοχή, υψηλή σταθερότητα, καλή ευελιξία, μεγάλη διάρκεια ζωής, υψηλή στεγανοποίηση, χωρίς εκφυλισμό κώδικα και δεν επηρεάζεται από τις διακυμάνσεις της θερμοκρασίας εξαιρετική απόδοση, είτε πρόκειται για θερμικό κύκλο, ψυχρό κύκλο ή σύστημα απολύμανσης με ατμό.

Προδιαγραφή: 1-3", DN20-DN80

Θερμοκρασία: -20 έως 120 βαθμούς

2. EPDM+PTFE (Ξεχωριστό) Μπορεί να μειώσει την ανοχή του διαφράγματος και να παρατείνει τη διάρκεια ζωής του διαφράγματος

Προδιαγραφή: 1-4", DN20-DN100

Θερμοκρασία: -20 έως 150 βαθμούς

3 Μονή σφράγιση (EPDM/SILICONE/FPM), Το ελαστικό διάφραγμα ενσωματώνει ένα στρώμα βουλκανισμένου ινώδους στρώματος που ενισχύει τις μηχανικές του ιδιότητες, τότε το διάφραγμα υπό πίεση και θερμοκρασία έχει υψηλή σταθερότητα στεγανοποίησης, ενισχύοντας την σκλήρυνση των ινών σε μπουλόνι από ανοξείδωτο χάλυβα, ώστε να εξασφαλιστεί καλύτερη συγκόλληση καουτσούκ και μετάλλου. Επομένως, είναι κατάλληλο για χρήση σε περιβάλλον κενού.

Προδιαγραφή: 1-4", DN20-DN100

Θερμοκρασία: -10 έως 120 βαθμούς

4. Μίνι παρέμβυσμα διαφράγματος (EPDM, SILICONE,FPM, EPDM+PTFE)

Προδιαγραφή: 1/4"-3/4", DN6-DN15

Θερμοκρασία: -20 έως 150 βαθμούς

Επεξεργασία επιφάνειας:

1. Για μηχανική στίλβωση: Εσωτερικό Ra＜0,5μm, Εξωτερικό: Από 1-4" Αμμοβολή, Κάτω από 1" με στίλβωση καθρέφτη

Συνδυασμός βαλβίδας

ΒΑΛΒΙΔΑ GMP: Χρησιμοποιείται κυρίως σε υψηλής καθαρότητας νερό ή άλλο σύστημα διανομής σημείου νερού κάθετης σωλήνωσης, το οποίο μπορεί να μειώσει αποτελεσματικά το νεκρό πόδι της γραμμής σωλήνα. μία από τις βαλβίδες τοποθετείται σε κάθετη θέση, η εξαγωγή είναι ένα στόμα δείγματος χωρίς βακτηριακή αναπαραγωγή ή διασταυρούμενη μόλυνση της διεργασίας όταν η βαλβίδα ανοίγει

ΒΑΛΒΙΔΑ SAP: Χρησιμοποιείται κυρίως σε ένα οριζόντιο σύστημα αγωγών, η βαλβίδα υποδοχής τοποθετείται σε οριζόντια θέση και διατηρεί μια ορισμένη γωνία αυτο-εκκένωσης, στη συνέχεια η οπή διέλευσης στο χαμηλότερο σημείο εκκένωσης της οδού της βαλβίδας υποδοχής.

Λειτουργία:

Ετικέτα: Donjoy Valves, Βαλβίδα διαφράγματος, Βαλβίδα BPE
