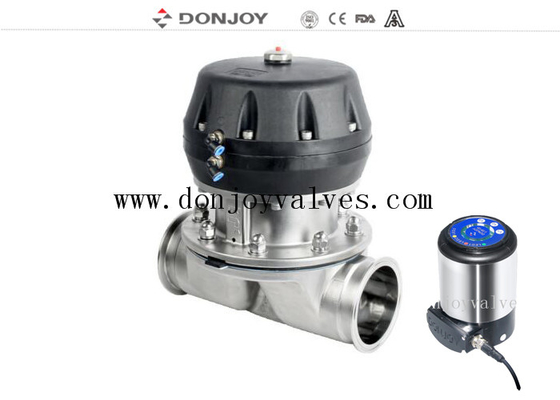

Βαλβίδα Διαφράγματος Υγιεινής Αναλογική με Άμεση Σύνδεση

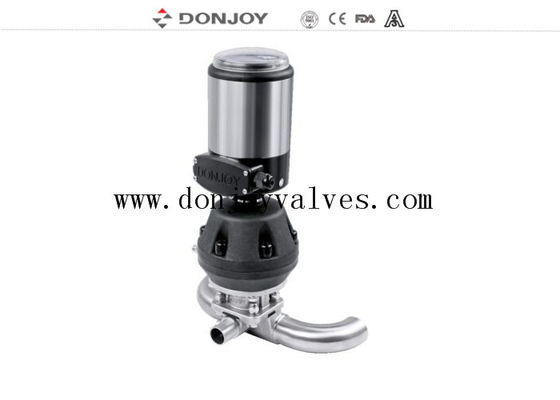

Αναλογική βαλβίδα διαφράγματος υγιεινής με άμεση σύνδεση

Ετικέτα
Βαλβίδα διαφράγματος υγιεινής με πλαστικό πνευματικό ενεργοποιητή
Πολυλειτουργική πνευματική βαλβίδα διαφράγματος
Κύλινδρος διπλής θέσης  πνευματική βαλβίδα διαφράγματος


Προδιαγραφές


 Διάφορες διαμορφώσεις βαλβίδας διαφράγματος

1.      Βαλβίδα διαφράγματος με Ρυθμιστή/Ελεγκτή διεργασίας (IL-TOP)

2.      Βαλβίδα διαφράγματος με Μονάδα Ελέγχου (C-Top)

3.      Ρυθμιστής θέσης βαλβίδας

4.      Μονάδα αισθητήρα θέσης

5.      Πλαστική λαβή

6.      Λαβή από ανοξείδωτο χάλυβα

7.      Ενεργοποιητής από ανοξείδωτο χάλυβα

8.      Ηλεκτρική βαλβίδα διαφράγματος

9.      Πλαστικός ενεργοποιητής

10.    Σώμα: Χύτευση / Σφυρηλάτηση

Σώμα βαλβίδας:
Σώμα σφυρηλάτησηςΤο κενό γίνεται μέσω ενός κομματιού από ατσάλινο ράβδο, στη διαδικασία σφυρηλάτησης, μαζί με τη σφυρηλάτηση υψηλής θερμοκρασίας, μέσω της εξώθησης το κενό αλλάζει σχήμα, μέσω της σφυρηλάτησης μετά την υψηλότερη πυκνότητα του σώματος, η δομή είναι πιο ομοιόμορφη, χωρίς τρύπες άμμου και άλλες ακαθαρσίες. Στη συνέχεια, μέσω του κέντρου επεξεργασίας, πραγματοποιείται η μηχανική κατεργασία υψηλής ακρίβειας.

Σώμα χύτευσηςκατασκευάζεται από το μοντέλο παραφίνης καλουπιού, το μοντέλο παραφίνης διείσδυσης σε κεραμικό, για να αφήσει την επιφάνεια του καλουπιού κεριού ολόκληρου του σώματος να σχηματίσει ένα στρώμα ισχυρού κεραμικού. Λιώστε το καλούπι κεριού και μετά στο λιώσιμο του διαλύματος από ανοξείδωτο χάλυβα, μετά την ψύξη χτυπήστε την εμφάνιση του κεραμικού, το κενό σώμα είναι κατασκευασμένο. Το μέγεθος χύτευσης είναι πολύ ακριβές, η εξωτερική εμφάνιση είναι λεία, καθαρή και τακτοποιημένη.

Φλάντζα βαλβίδας διαφράγματος
1. EPDM/ Σιλικόνη
2. EPDM+PTFE Συγκολλητικό
3. EPDM/EPDM Ξεχωριστό

Πιστοποιητικό βαλβίδας διαφράγματος

1. Όλα τα συνθετικά ρητίνες και πρόσθετα συμμορφώνονται με την πιστοποίηση FDA.

2. Η χημική σύνθεση του υλικού, οι φυσικές ιδιότητες και η διαδικασία κατασκευής τεκμηριώνονται.

3. 3-a συνέπεια της πιστοποίησης

4. CE-PED/97/23/EC

5. EN 10204-3.1

Αρχές λειτουργίας

1. Το διάφραγμα παρέχει τη στεγανοποίηση του σώματος καθώς και τη στεγανοποίηση της έδρας. Δεν υπάρχουν διαδρομές προς το εξωτερικό περιβάλλον, επομένως είναι κατάλληλο για ασηπτικές διεργασίες

2. Όταν η βαλβίδα είναι κλειστή, ένα μαξιλαράκι πίεσης που υποστηρίζει το διάφραγμα κινείται προς την επιφάνεια στεγανοποίησης στο σώμα. Όταν η πλάκα πίεσης κινείται, το διάφραγμα κάμπτεται και αναγκάζεται προς τα κάτω στην περιοχή της έδρας στο κέντρο του σώματος, κλείνοντας έτσι τη διαδρομή ροής μέσω του σώματος.

3. Η αλληλεπίδραση του σώματος με την πλάκα πίεσης αποτρέπει την υπερβολική συμπίεση του διαφράγματος

4. Η βαλβίδα μπορεί να είναι χειροκίνητη λειτουργία και πνευματική λειτουργία ελέγχου των κορυφών των ηλεκτρομαγνητικών βαλβίδων

Εφαρμογές:

Οι βαλβίδες διαφράγματος, χειροκίνητες ή πνευματικά, είναι ειδικά σχεδιασμένες για χρήση σε υγιεινές και ασηπτικές διεργασίες στις φαρμακευτικές βιομηχανίες.

Η βαλβίδα είναι εξαιρετική για τον έλεγχο ροής καθώς και για τον έλεγχο ανοίγματος/κλεισίματος.

Οι βαλβίδες διαφράγματος είναι καλύτερες όσον αφορά τη ροή σε σύγκριση με άλλες βαλβίδες. Είναι ευκολότερο να καθαριστούν και καλύτερο για την επεξεργασία της ουσίας με σωματίδια. Το φαινόμενο της τσέπης αέρα είναι σπάνιο κατά την εφαρμογή του ελέγχου ροής.

Συνδυασμός βαλβίδας διαφράγματος πολλαπλών θυρών

Διαμόρφωση SPA και διαμόρφωση GMP

Σχέδια προϊόντων


Επιφάνεια Ra

Ετικέτα: βαλβίδες υγιεινής, βαλβίδα φαρμακείου, βαλβίδα διαφράγματος
