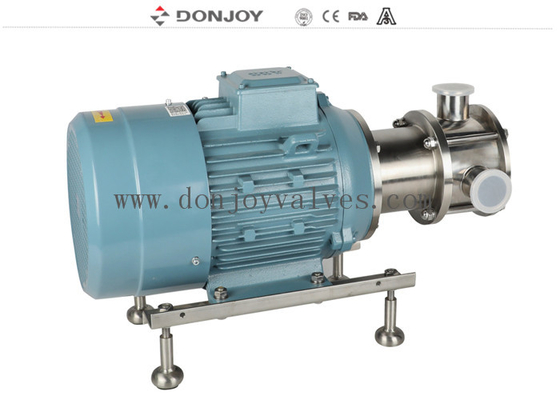

DONJOY SS316L RX-04 Εύκαμπτη αντλία πτερωτής για Berry
Περιγραφή
Αντλία εύκαμπτης πτερωτής RX
Μπορεί να επιτύχει περιστροφή δεξιόστροφα και αριστερόστροφα.
Μπορεί να αντλήσει και να μεταφέρει υγρό όταν η στάθμη του υγρού είναι χαμηλότερη από την είσοδο της αντλίας έως και 5M
Η αντλία έχει σχεδιαστεί για τη μεταφορά και τη μεταφορά μέσων χαμηλού και υψηλού ιξώδους και υλικών που περιέχουν σωματίδια ή αέρια
Προδιαγραφές
|
Όνομα προϊόντος:
|
DONJOY SS316L RX-04 Εύκαμπτη αντλία πτερωτής για Berry
|
|
Υλικό σώματος αντλίας:
|
SS316L1.4404
|
|
Υλικό στεγανοποίησης:
|
EPDM (Standard, έγκριση FDA) FPM (Viton) και NBR
|
|
Μέγιστη ροή:
|
20m3/h
|
|
Μέγιστο μανομετρικό ύψος:
|
40H(m)
|
|
Μέγιστη πίεση λειτουργίας:
|
4 bar
|
|
Μέγιστη λειτουργία Θερμοκρασία:
|
80 °C
|
|
Μηχανική στεγανοποίηση:
|
SIC/SiC/EPDM(Standard), C/SIC, TC/TC
|
|
Τύπος στεγανοποίησης:
|
Flδιπλή μηχανική στεγανοποίηση/μονή μηχανική στεγανοποίηση (standard)
|
|
Ισχύς κινητήρα:
|
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw,
|
|
Τάση:
|
110V, 220V, 380V/440v
|
|
Κινητήρας:
|
ABB/εγχώριος/SIEMENS
|
|
Συχνότητα κινητήρα:
|
50HZ, 60HZ
|
|
Επεξεργασία επιφάνειας:
|
Ra≤0.6μm, EP=Ra0.4μm
|
|
Μοντέλο:
|
RX
|
|
Διαθέσιμη σύνδεση:
|
Tri-Clamp, Σπείρωμα, Φλάντζα
|
|
Διαθέσιμο πρότυπο:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Λειτουργία:
|
Ηλεκτρική
|
|
Επιλογή χαμηλής εκκένωσης:
|
Χαμηλή εκκένωση/βαλβίδα διαφράγματος/βαλβίδα σφαιριδίου/βαλβίδα πεταλούδας
|
|
Πιστοποιητικό:
|
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
|
Πεδίο εφαρμογής:
|
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακευτικά προϊόντα, καλλυντικά κ.λπ.
|
|
Υλικά πτερωτής
|
NBR, EPDM, VITON
|
|
Λεπτομέρειες συσκευασίας:
|
Θήκη από κόντρα πλακέ ή προσαρμοσμένη. Ή σύμφωνα με το αίτημα των πελατών.
|
|
Λεπτομέρειες παράδοσης:
|
Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T.
|
Αρχή λειτουργίας

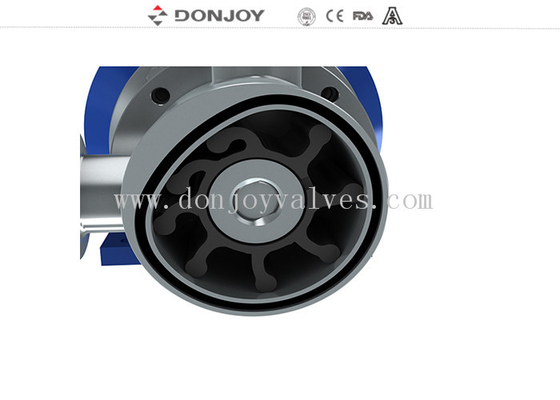

1. Στην είσοδο της αντλίας, λόγω της εσωτερικής έκκεντρης δομής του στάτορα της αντλίας, θα σχηματιστεί μερικό κενό μεταξύ των πτερυγίων της εύκαμπτης πτερωτής όταν αυξάνεται ο όγκος. Η επακόλουθη δημιουργημένη αναρρόφηση θα τραβήξει υγρό στον θάλαμο της αντλίας.
2. Η περιστρεφόμενη πτερωτή μετέφερε το υγρό από την είσοδο στην έξοδο. Σε αυτό το στάδιο ο χώρος μεταξύ των πτερυγίων διατηρήθηκε ουσιαστικά σταθερός. Το κενό μεταξύ των πτερυγίων επιτρέπει σε μεγάλα στερεά σωματίδια να περάσουν μέσα από την αντλία και χωρίς ζημιά στο υγρό.
3. Η πτερωτή έρχεται σε επαφή με το επίπεδο τμήμα της έκκεντρης εσωτερικής επιφάνειας στον στάτορα της αντλίας. Όταν η πτερωτή κάμπτεται, ο όγκος μεταξύ των πτερυγίων θα μειώνεται συνεχώς και ομοιόμορφα από την αντλία.
Προηγμένος σχεδιασμός, απλή κατασκευή

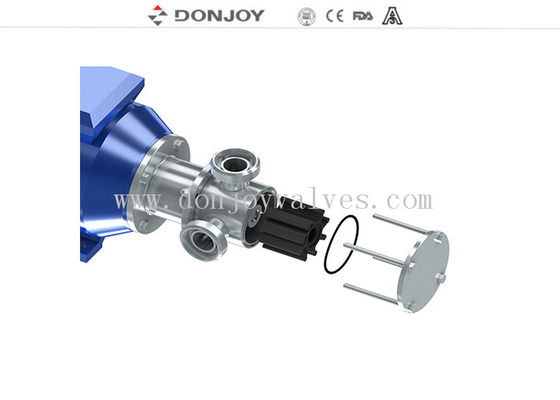

Η συντήρηση είναι απλή και οικονομική. Το κάλυμμα της αντλίας στερεώνεται με τέσσερα παξιμάδια ασφάλισης. Κατά τη συντήρηση της πτερωτής και της στεγανοποίησης του άξονα της αντλίας, χρειάζεται μόνο να ξεβιδώσετε τα παξιμάδια.
Μηχανική στεγανοποίηση:
Υιοθετούμε μονή μηχανική στεγανοποίηση, η επιφάνεια στεγανοποίησης είναι κεραμικά άνθρακα-μετάλλου, η διάρκεια ζωής παρατείνεται. Στην εφαρμογή υγιεινής τροφίμων, οι μηχανικές στεγανοποιήσεις έχουν σχεδιαστεί για να καθαρίζονται εύκολα και να αποφεύγονται οι αυλακώσεις όπου μπορεί να σχηματιστούν ιζήματα από υγρό.
Εύκαμπτη λύση για μεταφορά υγρών
1. Η Donjoy δεσμεύεται να βελτιώσει την αντλία εύκαμπτης πτερωτής. Το εύρος εφαρμογής για την αντλία RX επεκτείνεται με τη βελτίωση της αντοχής στην πίεση, τον καινοτόμο σχεδιασμό του σώματος της αντλίας και της στεγανοποίησης του άξονα και την εφαρμογή νέων υλικών πτερωτής
2. Εξαιρετική λειτουργία αυτόματης πλήρωσης: Η αντλία εύκαμπτης πτερωτής, με εύκολη λειτουργία, είναι αντλία όγκου με εξαιρετική λειτουργία αυτόματης πλήρωσης που θα μπορούσε να φτάσει τα 6 μέτρα
3. Μέτρια άντληση: Το αποτέλεσμα άντλησης της αντλίας RX είναι πολύ σταθερό και μέτριο, το μέσο δεν θα χτυπηθεί και θα καταστραφεί. ακόμα κι αν είναι εύθραυστο μέσο όπως υψηλό λίπος βουτύρου, μεγάλο μούρο, ακόμα κι αν είναι μισό μέγεθος ροδάκινου, θα μπορούσε να περάσει μέσα από την αντλία χωρίς ζημιά. Εν τω μεταξύ, η αντλία RX θα μπορούσε να εγγυηθεί ότι θα λειτουργεί χωρίς παλμό εντελώς. Θα μπορούσε επίσης να χρησιμοποιηθεί ως αντλία δοσολογίας ρυθμίζοντας την ταχύτητα της αντλίας.
4. Απλή λειτουργία, χαμηλό κόστος συντήρησης: Σε σύγκριση με άλλες τυπικές αντλίες αυτόματης πλήρωσης, όπως πνευματικές αντλίες διαφράγματος και αντλίες μεταβλητού όγκου, το λειτουργικό κόστος της αντλίας RX είναι χαμηλότερο, η συντήρηση είναι πιο απλή και ο χρόνος διακοπής λειτουργίας είναι μικρότερος, χρειάζεται μόνο να αποσυναρμολογήσετε το μπροστινό κάλυμμα χρησιμοποιώντας ένα τυπικό κλειδί, η συντήρηση θα μπορούσε να γίνει στην αντλία εύκαμπτης πτερωτής, και το πιο σημαντικό, δεν υπάρχει ανάγκη να αποσυνδέσετε την αντλία από το σύστημα σωληνώσεων.
Εφαρμογή RX υγιεινής
Η υγιεινή είναι υψίστης σημασίας στην επεξεργασία τροφίμων και γαλακτοκομικών προϊόντων. Το RX έχει σχεδιαστεί με γυαλισμένο ανοξείδωτο χάλυβα και πτερωτή ποιότητας τροφίμων ή γάλακτος για να πληροί τις αυστηρές απαιτήσεις υγιεινής. Το ανοξείδωτο υγιεινό RX είναι εύκολο να καθαριστεί, το οποίο χρησιμοποιεί στεγανοποίηση άξονα χωρίς σχισμές που δεν προκαλεί εναπόθεση υγρού και το χρησιμοποιημένο υλικό πτερωτής έχει δοκιμαστεί και εγκριθεί. και είναι πιστοποιημένο ότι συμμορφώνεται με τους κανονισμούς του FDA. Τυπικά προϊόντα κατάλληλα για παράδοση από την αντλία, όπως: Γάλα, αποβουτυρωμένο γάλα, κρέμα, τυρόπηγμα, γιαούρτι, ορός γάλακτος, σβώλοι, σιρόπι, καρυκεύματα, ζελατίνη, μέλι, μαρμελάδα, αλοιφή, κονσερβοποιημένα τρόφιμα, ποτά, κρασί, μπύρα, χυμός φρούτων και μπαχαρικά.
Εφαρμογή RX της βιομηχανίας
Η αντλία εύκαμπτης πτερωτής RX θα μπορούσε επίσης να εφαρμοστεί στην κατάσταση χωρίς υγειονομική απαίτηση, ωστόσο, εξακολουθεί να είναι ως κύρια αντλία από ανοξείδωτο χάλυβα. Η αντλία από ανοξείδωτο χάλυβα RX είναι ιδιαίτερα κατάλληλη για τη μεταφορά όξινων υγρών, αργίλων, πρόσθετων σκυροδέματος, απορρυπαντικών, χρωστικών, χημικών επεξεργασίας φιλμ, μελανιού και καλλυντικών επεξεργασίας λυμάτων αντλούνται επίσης συχνά σε αυτόν τον τύπο αντλίας, συμπεριλαμβανομένων των ακόλουθων προϊόντων: σαπούνι, σαμπουάν, απορρυπαντικό και ενυδατική κρέμα.
Μπορεί αυτή η αντλία να λειτουργήσει στεγνή;
Όχι, σίγουρα όχι! Οι αντλίες εύκαμπτης πτερωτής θα προκαλέσουν ζημιά ακόμη και μετά από σύντομες περιόδους ξηρής λειτουργίας. Η μηχανική στεγανοποίηση απαιτεί λίπανση και ψύξη κατά τη λειτουργία της αντλίας. Χωρίς την παρουσία υγρού, η μηχανική στεγανοποίηση θα υπερθερμανθεί και θα σπάσει, και αυτό μπορεί να προκαλέσει διαρροή της αντλίας και είσοδο υγρού στον κινητήρα. Υπάρχει επίσης η πιθανότητα να καεί ο κινητήρας. Η ελαστική πτερωτή μπορεί επίσης να λιώσει ή να παραμορφωθεί ακόμη και μετά από σύντομες περιόδους ξηρής λειτουργίας. Η συμβουλή μας είναι να διασφαλίσετε ότι η αντλία έχει πάντα πρόσβαση σε υγρό κατά τη λειτουργία, το δοχείο ή το φρεάτιο στην πλευρά εισόδου της αντλίας δεν πρέπει ποτέ να ξεμείνει από υγρό ενώ η αντλία είναι ενεργή. Οι αισθητήρες στάθμης ή ένας διακόπτης πλωτήρα μπορούν να εγκατασταθούν στον θάλαμο υγρού διασφαλίζοντας ότι η αντλία απενεργοποιείται σε περίπτωση που δεν υπάρχει υγρό. Ένας άλλος τρόπος προστασίας της αντλίας είναι η τοποθέτηση μιας συσκευής ξηρής λειτουργίας, η οποία θα απενεργοποιήσει την αντλία εάν ανιχνεύσει ότι δεν εισέρχεται υγρό στην αντλία. Εάν πιστεύετε ότι η ξηρή λειτουργία είναι αναπόφευκτη, τότε μιλήστε μαζί μας και θα προσπαθήσουμε να επιλέξουμε μια πιο κατάλληλη αντλία για την εφαρμογή σας.
Πίνακας επιλογής
Σχέδιο
Τρόπος σύνδεσης
Ροή και μανομετρικό ύψος
