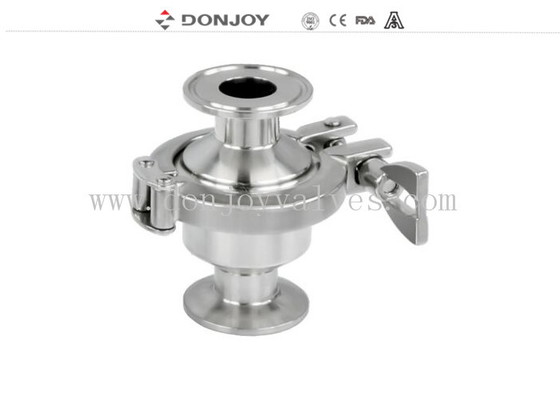

Βαλβίδες αντεπιστροφής Donjoy ss316L με άκρα tri clamp / Βαλβίδα χωρίς συγκράτηση
Γρήγορη Λεπτομέρεια:
Υδραυλικές Βαλβίδες Αντεπιστροφής

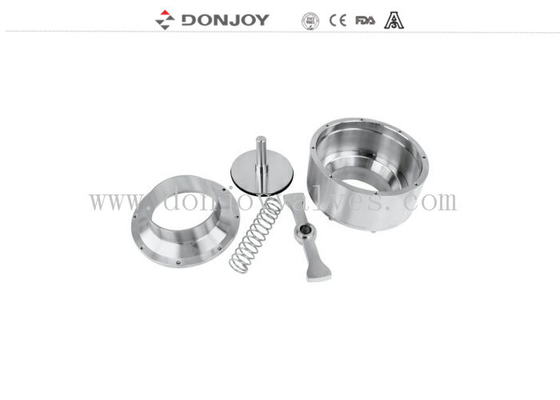

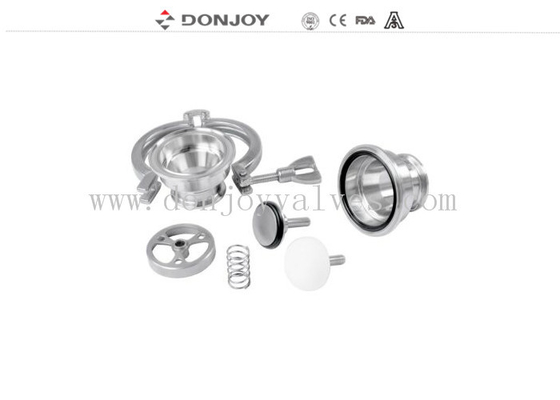

Εύκολη αποσυναρμολόγηση
Κατασκευή μικρού μεγέθους
Σύνδεση DIN11851 (standard)
Προδιαγραφή
| Όνομα Προϊόντος: |
4 ιντσών Βαλβίδες συγκόλλησης υγιεινής μη συγκράτησης / Υδραυλικές βαλβίδες αντεπιστροφής SS304 |
| Υλικό Σώματος Βαλβίδας: |
SS304 ή SS316L |
| Υλικό Σφράγισης: |
EPDM |
| Μέγιστη Πίεση Λειτουργίας: |
10Bar |
| Πίεση Ανοίγματος: |
0.1-0.3bar |
| Μέγιστη Θερμοκρασία Λειτουργίας: |
120 βαθμοί C |
| Διαθέσιμο μέγεθος: |
DN25/1" έως DN100/4" |
| Διαθέσιμη σύνδεση: |
Σπείρωμα, Συγκόλληση, Σφιγκτήρας |
| Διαθέσιμο πρότυπο: |
DIN, SMS, 3A |
| Πιστοποιητικό: |
FDA, CE |
Επιλογή Βαλβίδας Αντεπιστροφής
1. Σύνδεση: Σφιγκτήρας, Συγκόλληση, Σπείρωμα
2. ΣΦΡΑΓΙΣΗ: NBR, FPM, PTEF όλα σύμφωνα με FDA177.2600
3. Πρότυπο: DIN, SMS, RJT, IDF, ISO, 3A
Σχέδιο
Λεπτομέρειες Συσκευασίας
Φυσαλίδες για κάθε βαλβίδα.
Εξωτερική συσκευασία είναι χαρτοκιβώτια ή θήκες από κόντρα πλακέ.
Ή σύμφωνα με το αίτημα των πελατών.
Αρχή Λειτουργίας
Η βαλβίδα ανοίγει όταν η πίεση του υγρού υπερβαίνει την πίεση στο ελατήριο, Όταν οι δύο πιέσεις εξισώνονται, η βαλβίδα κλείνει, Μια ισχυρότερη αντίθετη πίεση κάνει επίσης τη βαλβίδα να κλείσει
Σε τι χρησιμοποιούνται οι υγειονομικές βαλβίδες;
Οι υγειονομικές βαλβίδες είναι βαλβίδες δύο θυρών που διαθέτουν δύο ξεχωριστά ανοίγματα στο σώμα τους. Το υγρό εισέρχεται από ένα άνοιγμα και εξέρχεται από το άλλο. Αυτές οι βαλβίδες βοηθούν σε εφαρμογές που απαιτούν τα υγρά να ρέουν μόνο προς μία κατεύθυνση.
Οι υγειονομικές βαλβίδες διατίθενται σε δύο μορφές: οριζόντιες και κάθετες.
Οι οριζόντιες βαλβίδες είναι κατάλληλες για οριζόντιες γραμμές που χρειάζονται βαλβίδες αυτο-αποστράγγισης
Οι κάθετες βαλβίδες μπορούν να χρησιμοποιηθούν σε κάθετες ή οριζόντιες εγκαταστάσεις. σε οριζόντιες εφαρμογές, οι κάθετες βαλβίδες βοηθούν όταν οι βαλβίδες αυτο-αποστράγγισης δεν μπορούν να διατηρήσουν την προετοιμασία της αντλίας και τη συνέχεια της θερμοκρασίας
Στην περίπτωση των οριζόντιων βαλβίδων αντεπιστροφής ελατηρίου, η ροή του προϊόντος ωθεί έναν δίσκο στη βαλβίδα μακριά από την έδρα. Όταν αφαιρεθεί η πίεση προς τα εμπρός, το ηλεκτρο-γυαλισμένο ελατήριο θα επαναφέρει τον δίσκο στην αρχική του θέση και θα τον συγκρατήσει στην έδρα για να τον κρατήσει κλειστό. Η πίεση προς τα πίσω θα αναγκάσει επίσης τον δίσκο στην κλειστή θέση.
Οι βαλβίδες αντεπιστροφής βοηθούν σε σενάρια που απαιτούν την εκκένωση των αγωγών διεργασίας. Αυτό μπορεί να συμβεί για πολλούς λόγους, ειδικά αυτούς που αφορούν την ανάκτηση ή την αποστράγγιση του προϊόντος. Ορισμένες εφαρμογές μπορεί επίσης να απαιτούν ανάδευση αέρα στα προϊόντα στους αγωγούς ή στις δεξαμενές στις οποίες οδηγούν. Οι βαλβίδες αντεπιστροφής μπορούν να το επιτύχουν.
Πράγματα που πρέπει να έχετε κατά νου κατά την εγκατάσταση μιας υγειονομικής βαλβίδας αντεπιστροφής
– Βαλβίδα αντεπιστροφής μπάλας –
Σε κάθετη ρύθμιση, το προϊόν πρέπει να ρέει από κάτω προς τα πάνω, έτσι ώστε η βαρύτητα να μπορεί να ωθήσει την μπάλα μέσα και έξω από την έδρα.Σε οριζόντια ρύθμιση, το κυρτό τμήμα της βαλβίδας πρέπει να είναι όρθιο και σε γωνία 90 μοιρών με τον σωλήνα. Αυτό διασφαλίζει ότι η βαλβίδα είναι ελεύθερης αποστράγγισης και η μπάλα κάθεται σωστά.
– Βαλβίδα αντεπιστροφής δίσκου –
Οι βαλβίδες αντεπιστροφής δίσκου δεν είναι ελεύθερης αποστράγγισης σε κάθετη ρύθμιση. Επομένως, για να είναι ελεύθερης αποστράγγισης, πρέπει να είναι σε οριζόντια θέση.
Ετικέτα : Βαλβίδα αντεπιστροφής, Βαλβίδα μη συγκράτησης, Βαλβίδα επιστροφής ελατηρίου
