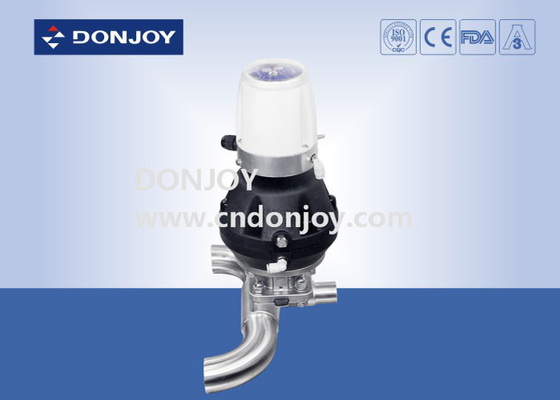

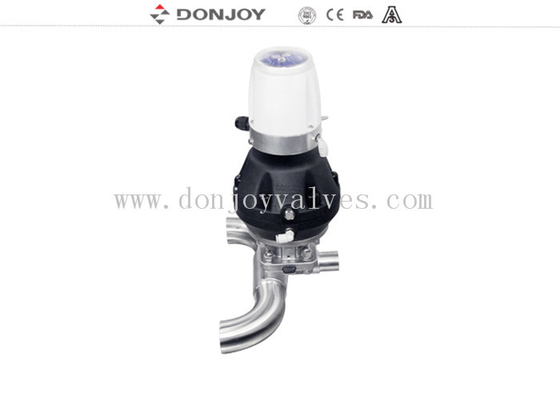

SS316 L Clamp U - C Tee Υγιεινή βαλβίδα διαφράγματος DN25 - DN100 Μέγεθος με C-TOP

SS316 L Σφιγκτήρας U - C Tee Sanitary Diaphragm Valve DN25 - Μέγεθος DN100 με C-TOP

Προδιαγραφές

Περιγραφή
 Διάφορες διαμορφώσεις βαλβίδας διαφράγματος

1.      Βαλβίδα διαφράγματος με Pisitioner/Process Controller (IL-TOP)

2.      Βαλβίδα διαφράγματος με Μονάδα Ελέγχου (C-Top)

3.      Ρυθμιστής θέσης βαλβίδας

4.      Μονάδα αισθητήρα θέσης

5.      Πλαστική λαβή

6.      Λαβή από ανοξείδωτο χάλυβα

7.      Ενεργοποιητής από ανοξείδωτο χάλυβα

8.      Ηλεκτρική βαλβίδα διαφράγματος

9.      Πλαστικός ενεργοποιητής

10.    Σώμα: Χύτευση / Σφυρηλάτηση

Εφαρμογές:
Οι βαλβίδες διαφράγματος, χειροκίνητες ή πνευματικά, είναι ειδικά σχεδιασμένες για χρήση σε διαδικασίες υγιεινής και ασηπτικές στις φαρμακευτικές βιομηχανίες.
Η βαλβίδα είναι εξαιρετική για τον έλεγχο ροής καθώς και για τον έλεγχο ανοίγματος/κλεισίματος.
Οι βαλβίδες διαφράγματος είναι καλύτερες όσον αφορά τη ροή σε σύγκριση με άλλες βαλβίδες. Είναι ευκολότερο να καθαριστούν και καλύτερο για την επεξεργασία της ουσίας με σωματίδια. Το φαινόμενο της τσέπης αέρα είναι σπάνιο κατά την εφαρμογή του ελέγχου ροής.

Σώμα βαλβίδας:
Σώμα σφυρηλάτησηςΤο κενό είναι μέσω ενός κομματιού ράβδου από ανοξείδωτο χάλυβα, στη διαδικασία σφυρηλάτησης, μαζί με τη σφυρηλάτηση υψηλής θερμοκρασίας, παρέχουν, μέσω της εξώθησης αλλαγή σχήματος κενού, μέσω της σφυρηλάτησης μετά την υψηλότερη πυκνότητα σώματος, η δομή είναι πιο ομοιόμορφη, χωρίς τρύπα άμμου και άλλες ακαθαρσίες. Στη συνέχεια, μέσω του κέντρου επεξεργασίας, πραγματοποιείται η μηχανική κατεργασία υψηλής ακρίβειας.

Σώμα χύτευσηςκατασκευάζεται από το μοντέλο κεριού παραφίνης καλουπιού, διείσδυση μοντέλου κεριού παραφίνης σε κεραμικό, για να αφήσει την επιφάνεια του καλουπιού κεριού ολόκληρου του σώματος να σχηματίσει ένα στρώμα ισχυρού κεραμικού. Λιώστε το καλούπι κεριού, στη συνέχεια, στο λιώσιμο του διαλύματος από ανοξείδωτο χάλυβα, μετά την ψύξη χτυπήστε την εμφάνιση του κεραμικού, το κενό σώμα είναι κατασκευασμένο. Το μέγεθος χύτευσης είναι πολύ ακριβές, η εξωτερική εμφάνιση είναι λεία, καθαρή και τακτοποιημένη.

Αρχές λειτουργίας

1. Το διάφραγμα παρέχει τη στεγανοποίηση του σώματος καθώς και τη στεγανοποίηση της έδρας. Δεν υπάρχουν διαδρομές προς το εξωτερικό περιβάλλον, επομένως είναι κατάλληλο για ασηπτικές διεργασίες

2. Όταν η βαλβίδα είναι κλειστή, ένα μαξιλαράκι πίεσης που υποστηρίζει το διάφραγμα κινείται προς την επιφάνεια στεγανοποίησης στο σώμα. Όταν η πλάκα πίεσης κινείται, το διάφραγμα κάμπτεται και αναγκάζεται προς τα κάτω στην περιοχή της έδρας στο κέντρο του σώματος, κλείνοντας έτσι τη διαδρομή ροής μέσω του σώματος.

3. Η αλληλεπίδραση του σώματος με την πλάκα πίεσης αποτρέπει την υπερβολική συμπίεση του διαφράγματος

4. Η βαλβίδα μπορεί να είναι χειροκίνητη λειτουργία και πνευματική λειτουργία ελέγχου κορυφών ηλεκτρομαγνητικών βαλβίδων

Πιστοποιητικό βαλβίδας διαφράγματος

1. Όλα τα συνθετικά ρητίνες και πρόσθετα συμμορφώνονται με την πιστοποίηση FDA.

2. Η χημική σύνθεση του υλικού, οι φυσικές ιδιότητες και η διαδικασία κατασκευής τεκμηριώνονται.

3.3-a συνέπεια της πιστοποίησης

4.CE-PED/97/23/EC

5.EN 10204-3.1

Διάφραγμα της βαλβίδας

1. EPDM+PTFE (Συγκολλητικό)Το δισκίο διαφράγματος έχει υψηλή χημική αντοχή, υψηλή σταθερότητα, καλή ευελιξία, μεγάλη διάρκεια ζωής, υψηλή στεγανοποίηση, χωρίς εκφυλισμό κώδικα και δεν επηρεάζεται από τις διακυμάνσεις της θερμοκρασίας εξαιρετική απόδοση, είτε πρόκειται για θερμικό κύκλο, ψυχρό κύκλο ή σύστημα απολύμανσης με ατμό.

Προδιαγραφή: 1-3", DN20-DN80

Θερμοκρασία: -20 έως 120 βαθμούς

2. EPDM+PTFE (Ξεχωριστό) Μπορεί να μειώσει την ανοχή του διαφράγματος και να παρατείνει τη διάρκεια ζωής του διαφράγματος

Προδιαγραφή: 1-4", DN20-DN100

Θερμοκρασία: -20 έως 150 βαθμούς

3 Μονή σφράγιση (EPDM/SILICONE/FPM), Ελαστικό διάφραγμα ενσωματωμένο ένα στρώμα βουλκανισμένου στρώματος ινών ενισχύει τις μηχανικές του ιδιότητες, τότε το διάφραγμα σε πίεση και θερμοκρασία έχει υψηλή σταθερότητα στεγανοποίησης, ενισχύοντας τη σκλήρυνση των ινών σε μπουλόνι από ανοξείδωτο χάλυβα, ώστε να εξασφαλιστεί καλύτερη συγκόλληση καουτσούκ και μετάλλου. Επομένως, είναι κατάλληλο για χρήση σε περιβάλλον κενού.

Προδιαγραφή: 1-4", DN20-DN100

Θερμοκρασία: -10 έως 120 βαθμούς

4. Μίνι παρεμβύσματα διαφράγματος (EPDM, SILICONE,FPM, EPDM+PTFE)

Προδιαγραφή: 1/4"-3/4", DN6-DN15

Θερμοκρασία: -20 έως 150 βαθμούς

Επιφανειακή Επεξεργασία:

1. Για μηχανική στίλβωση: Εσωτερικό Ra＜0,5μm, Εξωτερικό: Από 1-4" Αμμοβολή, Κάτω από 1" με στίλβωση καθρέφτη

 Σχέδιο

 Ελέγξτε τη φόρμα μεγέθους παρακάτω για λεπτομερείς πληροφορίες.


Εάν χρειάζεστε περισσότερες πληροφορίες, επικοινωνήστε μαζί μας απευθείας.
