Τόπος καταγωγής:
Κίνα
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
Αριθμό μοντέλου:
12030902
μας ελάτε σε επαφή με

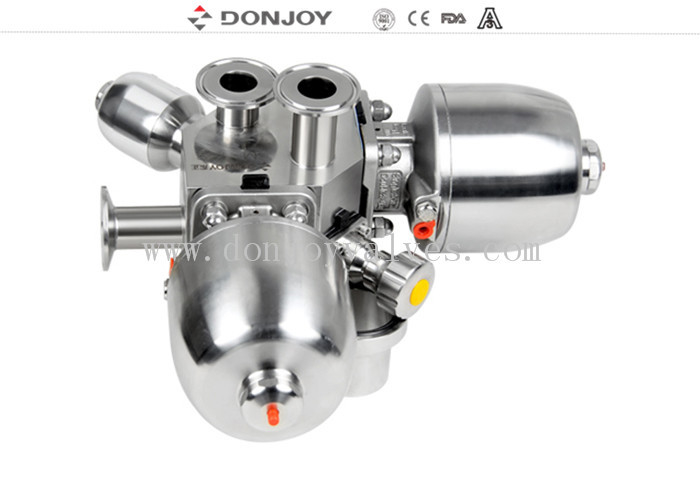

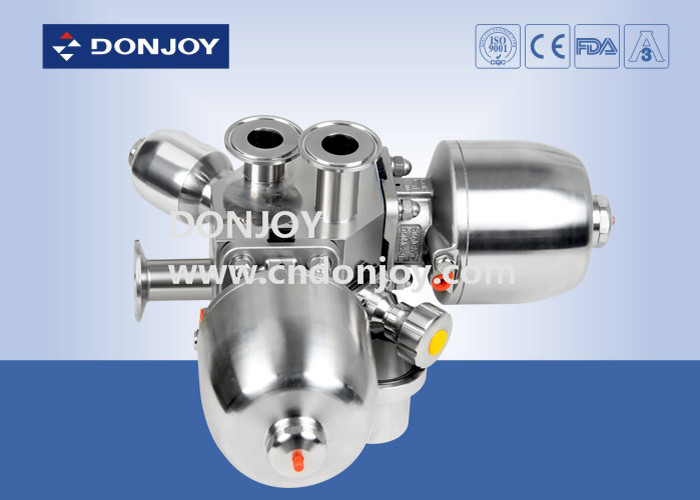

DONJOY υγειονομική βαλβίδα διαφράγματος, βαλβίδα πολλαπλών θυρών
Προδιαγραφές
|
Ονομασία του προϊόντος: |
ΣΥ Υγειονομική πολλαπλή θύρα Πνευματική βαλβίδα διαφράγματος για |
|
Υλικό σώματος βαλβίδας: |
ΣΤ316L |
|
Υλικό σφραγίδας: |
Μοναδική συμπίεση σιλκονοειδούς/Επιδέσμευση PTFE+EPDM/Δύο κομμάτια |
|
Μέγιστη πίεση εργασίας: |
10 Bar |
|
Μέγιστη θερμοκρασία λειτουργίας: |
130 βαθμοί C |
|
Διαθέσιμο μέγεθος: |
"-3" DN25-DN80 |
|
Διαθέσιμη σύνδεση: |
Κρεμάστρα/ζώνη/πλέγμα/ειδική σύνδεση |
|
Διαθέσιμα πρότυπα: |
3Α/BPE/DIN/ISO/IDF |
|
Χρησιμοποιείται: |
Εγχειρίδιο, Πνευματικό |
|
Διαθέσιμη δομή: |
Στενό, τζι, τύπου U, βυθός δεξαμενής |
|
Έλεγχος: |
Έξυπνος εντοπιστής θέσης βαλβίδας / έλεγχος C-TOP / αισθητήρας θέσης |
|
Πιστοποιητικό: |
3Α/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600 |
|
Πεδίο εφαρμογής: |
Γάλα, τρόφιμα, ποτά, φαρμακεία, καλλυντικά κλπ. |
|
Οδηγία χρήσης: |
Κινεζικά - Αγγλικά δίγλωσσα |
|
Κατεύθυνση λιμένα: |
Σύμφωνα με την πραγματικότητα. |
Περιγραφή
Διαφορετική διαμόρφωση βαλβίδας διαφράγματος
1. Βαλβίδα διδαφραμίου με πισισιονιστή/ελεγκτή διαδικασίας (IL-TOP)
2. Βαλβίδα διαφράγματος με μονάδα ελέγχου ((C-Top)
3Ρυθμιστής θέσης βαλβίδας
4. Μονάδα αισθητήρα θέσης
5. πλαστικό λαβή
6Χερούλι από ανοξείδωτο χάλυβα
7. Ακατέργαστος χάλυβας
8Ηλεκτρική βαλβίδα διαφράγματος
9Πλαστικό ακουτήρα.
10Σώμα: χύτευση / σφυρηλασία
Αρχές λειτουργίας
1Το διάφραγμα παρέχει την σφραγίδα του σώματος καθώς και την σφραγίδα του καθίσματος.
2Όταν η βαλβίδα κλείσει, ένα μπουκάλι πίεσης που στηρίζει το διάφραγμα κινείται προς την επιφάνεια σφράγισης του σώματος.Όταν η πλάκα πίεσης κινείται, το διάφραγμα λυγίζει και πιέζεται προς τα κάτω στην περιοχή του καθίσματος στο κέντρο του σώματος, κλείνοντας έτσι τη διαδρομή ροής μέσω του σώματος.
3Η σχέση του σώματος με την πλάκα πίεσης αποτρέπει την υπερσυμπίεση του διαφράγματος.
4Η βαλβίδα μπορεί να είναι χειροκίνητη λειτουργία και πνευματική λειτουργία.
Πιστοποιητικό βαλβίδας διαφράγματος
1Όλες οι συνθετικές ρητίνες και τα πρόσθετα συμμορφώνονται με την πιστοποίηση του FDA.
2Η χημική σύνθεση του υλικού, οι φυσικές του ιδιότητες και η διαδικασία κατασκευής είναι τεκμηριωμένες.
3.3-α συνέπεια η ταυτότητα
4.CE-PED/97/23/ΕΚ
5.EN 10204-3.1
Διαφράγμα της βαλβίδας
1. EPDM+PTFE ((Κλειστή)Τα δισκία διαφράγματος έχουν υψηλή χημική αντοχή, υψηλή σταθερότητα, καλή ευελιξία, μακρά διάρκεια ζωής, υψηλή σφραγίδα, χωρίς εκφυλισμό κώδικα και δεν επηρεάζονται από διακυμάνσεις θερμοκρασίας εξαιρετική απόδοση,εάν πρόκειται για θερμικό κύκλο, ψυχρό κύκλο ή σύστημα απολύμανσης με ατμό.
Επικαιροποίηση: 1-3", DN20-DN80
Θερμοκρασία: -20 έως 120 βαθμούς.
2. EPDM+PTFE (Separate) Μπορεί να μειώσει την ανοχή του διαφράγματος και να παρατείνει τη διάρκεια ζωής του διαφράγματος
Επικαιροποίηση: 1-4", DN20-DN100
Θερμοκρασία: -20 έως 150 βαθμούς.
3 Μία σφραγίδα (EPDM/SILICONE/FPM), το διάφραγμα από καουτσούκ ενσωματώνεται ένα στρώμα από στρώμα βουλκανισμένης ινών ενισχύει τις μηχανικές του ιδιότητες, στη συνέχεια το διάφραγμα υπό πίεση και θερμοκρασία έχει υψηλή σταθερότητα σφραγίδας,ενισχυτική σκληρύνωση ινών σε μπουλόνια από ανοξείδωτο χάλυβα, ώστε να εξασφαλίζεται καλύτερη σύνδεση καουτσούκ και μετάλλου μεταξύ τους.
Επικαιροποίηση: 1-4", DN20-DN100
Θέρμανση: -10 έως 120 βαθμούς.
4. Μίνι τύπου συμπίεση διαφράγματος (EPDM, SILICONE, FPM, EPDM+PTFE)
Επικαιροποίηση: 1/4"-3/4", DN6-DN15
Θερμοκρασία: -20 έως 150 βαθμούς.
Επεξεργασία επιφάνειας:
1.Για μηχανική γυάλωση: εσωτερική Ra < 0,5 μm, εξωτερική: από 1 έως 4 ίντσες με αμμοβόληση, κάτω από 1 ίντσες με γυάλωση καθρέφτη
Σχεδίαση
Παρακαλούμε ελέγξτε το υπόδειγμα μεγέθους παρακάτω για λεπτομερείς πληροφορίες.
