Τόπος καταγωγής:
Κίνα
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
Αριθμό μοντέλου:
IL-ΚΟΡΥΦΗ
μας ελάτε σε επαφή με
Βίντεο
Βίντεο

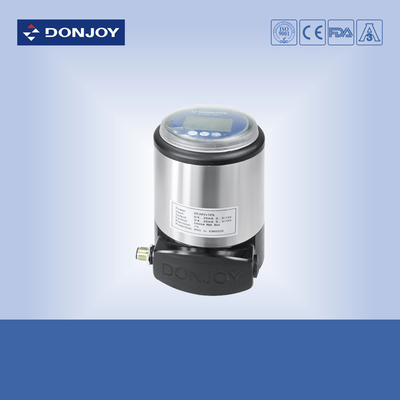

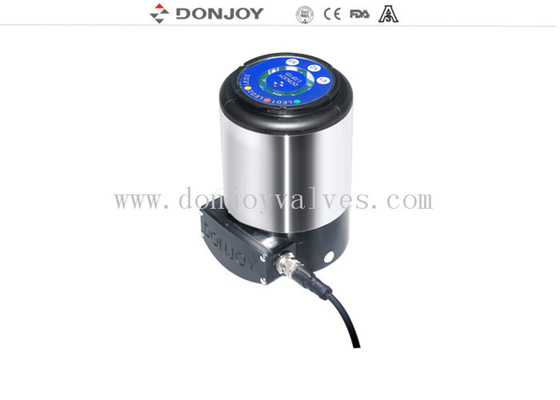

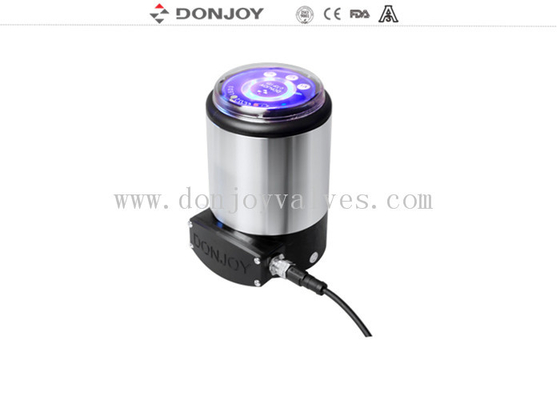

5.0-7.0 positioner βαλβίδων φραγμών ευφυές CE/ISO/FDA ελέγχου ΛΕΩΦΟΡΕΙΩΝ δικτύου συσκευών
ΠΡΟΔΙΑΓΡΑΦΗ
| Όνομα προϊόντων | Ευφυές positioner βαλβίδων |
| Δύναμη | Συνεχές ρεύμα. 24V |
| Αεροκίνητη πίεση | 5.0-7.0 φραγμός |
| Συνδετήρας | G1/8» |
| Επίπεδο προστασίας | IP67 |
| Τυποποιημένη λειτουργία | 0/4 - 20mA σε 0 - εισαγωγή σημάτων 5/10V |
| Προαιρετική λειτουργία | 0/4 - 20mA η θέση ανατροφοδοτεί την παραγωγή |
| Προαιρετική λειτουργία | Έλεγχος ΛΕΩΦΟΡΕΙΩΝ δικτύου συσκευών |
| Πιστοποιητικό | 3A/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600, ISO |
| Λεπτομέρειες παράδοσης | Συνήθως μέσα σε 20 ημέρες μετά από να λάβει T/T κάτω - πληρωμή. |
Εφαρμογές
Ο ελεγκτής (IL - ΚΟΡΥΦΉ) χρησιμοποιείται κυρίως στα συστήματα όλων των ειδών ρευστού ελέγχου διεργασίας και ελέγχου ροής.

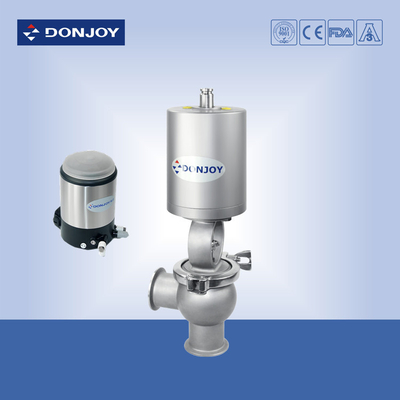

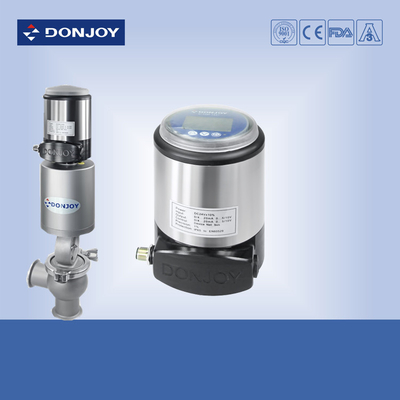

IL - η ΚΟΡΥΦΉ θα μπορούσε να εγκατασταθεί σε όλα τα είδη ενεργοποιητών στη γραμμική κίνηση, όπως η πνευματική βαλβίδα καθισμάτων γωνίας, η βαλβίδα διαφραγμάτων, η βαλβίδα πεταλούδων, η βαλβίδα σφαιρών και η βαλβίδα σφαιρών κ.λπ. που είναι οι βαλβίδες για τη ρύθμιση της ροής.
IL - η ΚΟΡΥΦΉ θα μπορούσε να εγκατασταθεί στους ενεργοποιητές που εύκολα είναι κατάλληλοι για την κατάσταση της υψηλής αγνότητας.
Χαρακτηριστικό γνώρισμα
0/4 - 20mA σε 0 - εισαγωγή σημάτων 5/10V (πρότυπα)
0/4 - η θέση 20mA ανατροφοδοτεί την παραγωγή (προαιρετική)
Έλεγχος ΛΕΩΦΟΡΕΙΩΝ δικτύου συσκευών (προαιρετικός)
Γραμμική κίνηση/περιστροφικός ενεργοποιητής κινήσεων (προαιρετικοί)
Δύναμη: DC.24V
Αεροκίνητη πίεση: 5.0-7.0 φραγμός
Συνδετήρας: G1/8»
Επίπεδο προστασίας: IP67
Τεχνικά χαρακτηριστικά γνωρίσματα
Ο έλεγχος θα μπορούσε να είναι χρήσεις ως positioner ή ελεγκτή διαδικασίας.
Σαν positioner, θα μπορούσε να θέσει τη θέση βαλβίδων σύμφωνα με το καθορισμένο σημείο.
Δεδομένου ότι ένας ελεγκτής διαδικασίας, MPU θα παραληφθεί το σήμα από τον έλεγχο με τη σύγκριση της θέτοντας αξίας θέσης της βαλβίδας με την πραγματική θέση της βαλβίδας, μέσω του αλγορίθμου ελέγχου ΕΙΚΌΝΩΝ, ο ελεγκτής διαδικασίας θα οδηγήσει τη βαλβίδα ακριβές positioner στόχων της βαλβίδας.
Ο ελεγκτής αποτελείται από MPU, τη μονάδα ανίχνευσης με τον έλεγχο του σήματος, τον ανιχνευτή θέσης, την επίδειξη LCD, το πληκτρολόγιο και την πιεζοηλεκτρική βαλβίδα κ.λπ….
Εγκατάσταση
Είναι πολύ απλό εγκαθιστά τον ελεγκτή και τον ενεργοποιητή, και η θέση επίδειξης του LCD θα μπορούσε να ρυθμιστεί.
Για να πάρει τη διαφανή κάλυψη κάτω στην αντίθετη προς την φορά των δεικτών του ρολογιού κατεύθυνση, και έπειτα:
Για να ενεργοποιήσει το πληκτρολόγιο, για να χαλαρώσει βάση και 2 βίδες με τη χρησιμοποίηση του γαλλικού κλειδιού M5
Για να το περιστραφείτε εύκολα και να το ρυθμίσετε στην κατεύθυνση επίδειξης θα επιθυμούσατε, και θα ξανασφίγγατε τις 2 βίδες από το γαλλικό κλειδί
Για να χαλαρώσει το τελικό κιβώτιο, για να πάρει κάτω από τις 4 βίδες και να ανοίξει το κιβώτιο, και για να λειτουργήσει σύμφωνα με το διάγραμμα σύνδεσης. (Μη επαγγελματική είναι απαγορευμένη για να λειτουργήσει.)
Χρειάζεται το συνδετήρα για να συνδυάσει τον ελεγκτή με τον ενεργοποιητή.
Πληροφορίες διαταγής
| Πρότυπο | Χαρακτηριστικά γνωρίσματα | Η θέση ανατροφοδοτεί | Περιγραφή |
| IL-τοπ-001-μ | Positioner + έλεγχος διεργασίας | 4 - 20mA/0 - 5/10V | Single-acting |
| IL-τοπ-002-μ | Positioner + έλεγχος διεργασίας | 4 - 20mA/0 - 5/10V | Διπλής ενέργειας |
| IL-τοπ-001 | Positioner + έλεγχος διεργασίας | Αριθ. | Single-acting |
| IL-τοπ-002 | Positioner + έλεγχος διεργασίας | Αριθ. | Διπλής ενέργειας |
| IL-τοπ-001-ΛΕΩΦΟΡΕΙΟ | Positioner + έλεγχος διεργασίας + ΛΕΩΦΟΡΕΙΟ | Single-acting + ΛΕΩΦΟΡΕΙΟ | |
| IL-τοπ-002-ΛΕΩΦΟΡΕΙΟ | Positioner + έλεγχος διεργασίας + ΛΕΩΦΟΡΕΙΟ | Διπλής ενέργειας + ΛΕΩΦΟΡΕΙΟ |
