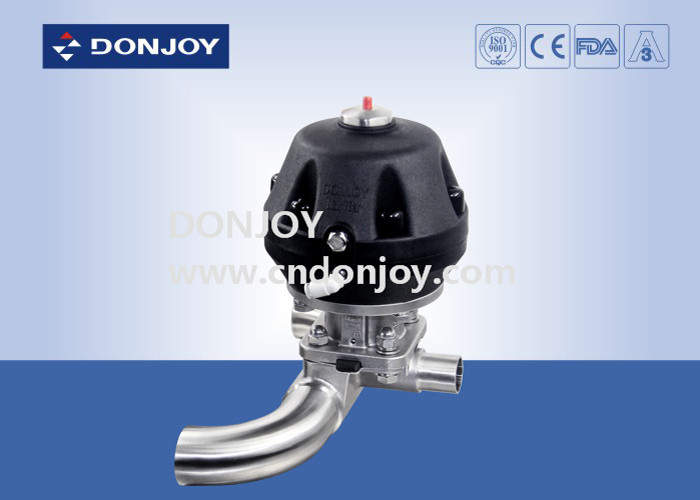

Πλαστική Πνευματική βαλβίδα διαφράγματος τύπου U τριών κατευθύνσεων σύμφωνα με την ASME BPE

Πλαστική Πνευματική βαλβίδα διαφράγματος τύπου U τριών κατευθύνσεων σύμφωνα με την ASME BPE

Προδιαγραφές


Περιγραφή
Διαφορετική διαμόρφωση βαλβίδας διαφράγματος

Πνευματική λειτουργία

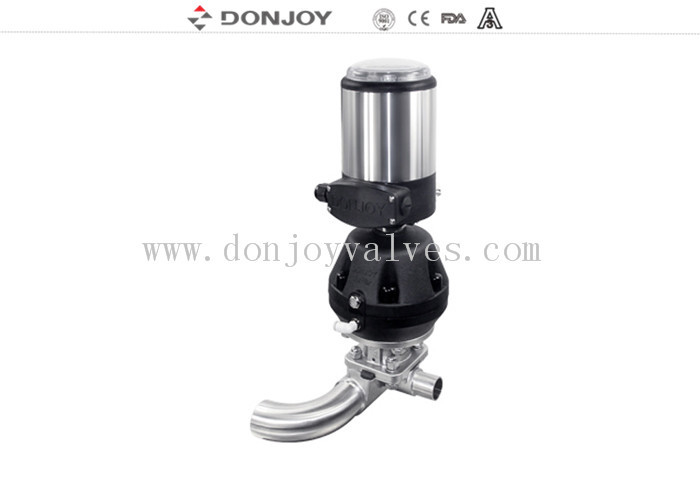

1. βαλβίδα διδαφραμίου με ελεγκτή θέσης/ελέγχου διαδικασίας (IL-TOP)
2. βαλβίδα διαφράγματος με μονάδα ελέγχου ((C-Top) Mimi C-top
3Ρυθμιστής θέσης βαλβίδας
4. Μονάδα αισθητήρα θέσης
5Ο κινητήρας από ανοξείδωτο χάλυβα

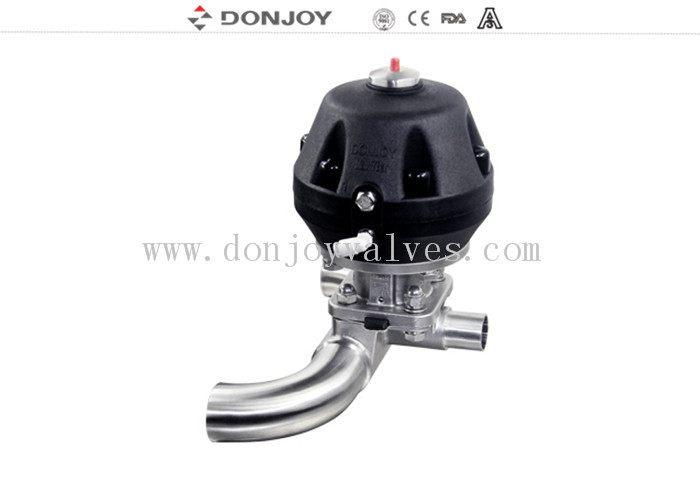

6Πλαστικός ενεργοποιητής

Ηλεκτρική λειτουργία
7Ηλεκτρική βαλβίδα διαφράγματος

Χειροκίνητη λειτουργία
8- Πλαστικό λαβή.
9Χερούλι από ανοξείδωτο χάλυβα

Υλικό σώματος βαλβίδας
10Σώμα: χύτευση / σφυρηλασία

Εφαρμογές:
Οι βαλβίδες διαφράγματος, με χειροκίνητη ή πνευματική λειτουργία, έχουν σχεδιαστεί ειδικά για χρήση σε υγιεινές και ασηπτικές διαδικασίες στις φαρμακευτικές βιομηχανίες.
Η βαλβίδα είναι εξαιρετική για τον έλεγχο της ροής καθώς και για τον έλεγχο ανοιχτής/κλειστής.
Οι βαλβίδες διάφραγματος έχουν καλύτερο χαρακτηριστικό ροής σε σύγκριση με άλλες βαλβίδες.Το φαινόμενο της τσέπης αέρα είναι σπάνιο κατά την εφαρμογή του ελέγχου ροής.

Σώμα βαλβίδας
Σφυρηλατημένο σώματο κενό περνά μέσα από ένα κομμάτι από αργίλι από ανοξείδωτο χάλυβα, κατά τη διαδικασία σφυρηλασίας, μαζί με τη σφυρηλασία υψηλής θερμοκρασίας, μέσω της εξώθησης του κενού αλλάζει σχήμα,μέσω της σφυρηλασίας μετά από πυκνότητα σώματος υψηλότερηΜετά από αυτό, μέσω του κέντρου επεξεργασίας πραγματοποιείται η επεξεργασία υψηλής ακρίβειας.

Σώμα χύτευσηςείναι κατασκευασμένο από το μοντέλο κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικούστη συνέχεια στη τήξη του διαλύματος από ανοξείδωτο χάλυβα, μετά την ψύξη χτύπημα από την εμφάνιση της κεραμικής, κενό σώμα γίνεται uo.Casting μέγεθος είναι πολύ ακριβής, η εξωτερική εμφάνιση είναι μια ομαλή, καθαρή και τακτοποιημένη.

Αρχές λειτουργίας

1Το διάφραγμα παρέχει την σφραγίδα του σώματος, καθώς και την σφραγίδα του καθίσματος.

2Όταν η βαλβίδα κλείσει, ένα μπουκάλι πίεσης που στηρίζει το διάφραγμα κινείται προς την επιφάνεια σφράγισης του σώματος.Όταν η πλάκα πίεσης κινείται, το διάφραγμα λυγίζει και πιέζεται προς τα κάτω στην περιοχή του καθίσματος στο κέντρο του σώματος, κλείνοντας έτσι τη διαδρομή ροής μέσω του σώματος.

3Η σχέση του σώματος με την πλάκα πίεσης αποτρέπει την υπερσυμπίεση του διαφράγματος.

4Η βαλβίδα μπορεί να είναι χειροκίνητη λειτουργία και πνευματική λειτουργία.

Πιστοποιητικό βαλβίδας διαφράγματος

1Όλες οι συνθετικές ρητίνες και τα πρόσθετα συμμορφώνονται με την πιστοποίηση του FDA.

2Η χημική σύνθεση του υλικού, οι φυσικές του ιδιότητες και η διαδικασία κατασκευής είναι τεκμηριωμένες.

3.3-α συνέπεια η ταυτότητα

4.CE-PED/97/23/ΕΚ

5.EN 10204-3.1

Διαφράγμα της βαλβίδας

1. EPDM+PTFE ((Κλειστή)Τα δισκία διαφράγματος έχουν υψηλή χημική αντοχή, υψηλή σταθερότητα, καλή ευελιξία, μακρά διάρκεια ζωής, υψηλή σφραγίδα, χωρίς εκφυλισμό κώδικα και δεν επηρεάζονται από διακυμάνσεις θερμοκρασίας εξαιρετική απόδοση,εάν πρόκειται για θερμικό κύκλο, ψυχρό κύκλο ή σύστημα απολύμανσης με ατμό.

Επικαιροποίηση: 1-3", DN20-DN80

Θερμοκρασία: -20 έως 120 βαθμούς.

2. EPDM+PTFE (Separate) Μπορεί να μειώσει την ανοχή του διαφράγματος και να παρατείνει τη διάρκεια ζωής του διαφράγματος

Επικαιροποίηση: 1-4", DN20-DN100

Θερμοκρασία: -20 έως 150 βαθμούς.

3 Μία σφραγίδα (EPDM/SILICONE/FPM), το διάφραγμα από καουτσούκ ενσωματώνεται ένα στρώμα από στρώμα βουλκανισμένης ινώματος ενισχύει τις μηχανικές του ιδιότητες, στη συνέχεια το διάφραγμα υπό πίεση και θερμοκρασία έχει υψηλή σταθερότητα σφραγίδας,ενισχυτική σκληρύνωση ινών σε μπουλόνια από ανοξείδωτο χάλυβα, ώστε να εξασφαλίζεται καλύτερη σύνδεση καουτσούκ και μετάλλου μεταξύ τους.

Επικαιροποίηση: 1-4", DN20-DN100

Θέρμανση: -10 έως 120 βαθμούς.

4. Μίνι τύπου συμπίεση διαφράγματος (EPDM, SILICONE, FPM, EPDM+PTFE)

Επικαιροποίηση: 1/4"-3/4", DN6-DN15

Θερμοκρασία: -20 έως 150 βαθμούς.

Επεξεργασία επιφάνειας:

1.Για μηχανική γυάλωση: εσωτερική Ra < 0,5 μm, εξωτερική: από 1 έως 4 ίντσες με αμμοβόληση, κάτω από 1 ίντσες με γυάλωση καθρέφτη

Αν χρειάζεστε περισσότερες πληροφορίες, επικοινωνήστε μαζί μας απευθείας.

Ετικέτα: Βαλβίδες Donjoy, βαλβίδα διαφράγματος, βαλβίδα BPE
