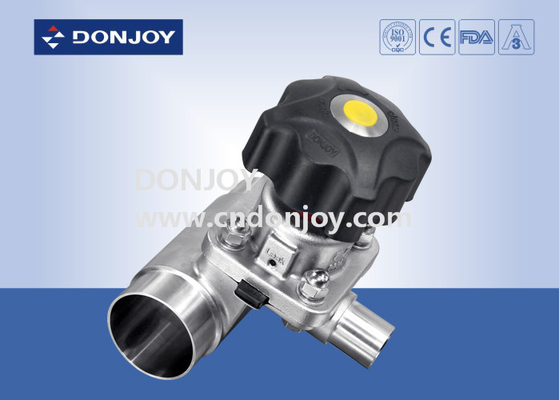

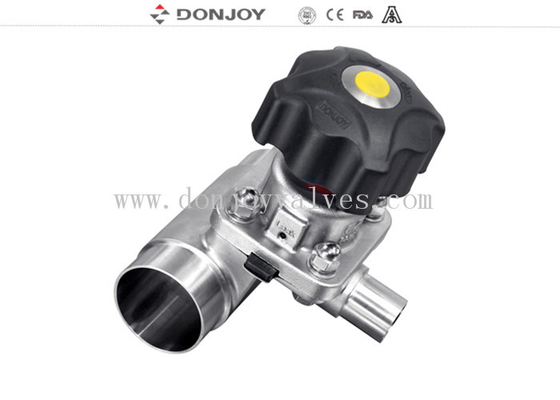

Βαλβίδα διαφράγματος DONJOY Sanitary / Βαλβίδα τριών θυρών με άκρα συγκόλλησης με πλαστική λαβή
Διάφορες διαμορφώσεις βαλβίδας διαφράγματος
1. Βαλβίδα διαφράγματος με τοποθέτη (IL-TOP)
2. Βαλβίδα διαφράγματος με Μονάδα Ελέγχου (C-Top)
3. Ρυθμιστής θέσης βαλβίδας
4. Μονάδα αισθητήρα θέσης
5. Πλαστική λαβή
6. Λαβή από ανοξείδωτο χάλυβα
7. Ενεργοποιητής από ανοξείδωτο χάλυβα
8. Ηλεκτρική βαλβίδα διαφράγματος
9. Πλαστικός ενεργοποιητής
10. Σώμα: Χύτευση / Σφυρηλάτηση
Εφαρμογές
Η χειροκίνητη βαλβίδα διαφράγματος είναι ειδικά σχεδιασμένη για χρήση σε υγιεινές και άσηπτες διεργασίες στις φαρμακευτικές βιομηχανίες.
Η βαλβίδα είναι εξαιρετική για τον έλεγχο ροής καθώς και για λειτουργίες ανοίγματος/κλεισίματος.
Η βαλβίδα διαφράγματος είναι καλύτερη όσον αφορά τη ροή σε σύγκριση με άλλες βαλβίδες. Είναι ευκολότερο να καθαριστεί και καλύτερο για την επεξεργασία της ουσίας με σωματίδια. Το φαινόμενο της τσέπης αέρα είναι σπάνιο κατά την εφαρμογή του ελέγχου ροής.
Αρχές λειτουργίας
Το διάφραγμα παρέχει τη στεγανοποίηση του σώματος καθώς και τη στεγανοποίηση της έδρας. Δεν υπάρχουν διαδρομές προς το εξωτερικό περιβάλλον, επομένως είναι κατάλληλο για άσηπτες διεργασίες.
Όταν η βαλβίδα είναι κλειστή, ένα μαξιλαράκι πίεσης που υποστηρίζει το διάφραγμα κινείται προς την επιφάνεια στεγανοποίησης στο σώμα. Όταν η πλάκα πίεσης κινείται, το διάφραγμα κάμπτεται και αναγκάζεται προς τα κάτω στην περιοχή της έδρας στο κέντρο του σώματος, κλείνοντας έτσι τη διαδρομή ροής μέσω του σώματος. Η αλληλεπίδραση του σώματος με την πλάκα πίεσης αποτρέπει την υπερβολική συμπίεση του διαφράγματος.
Προδιαγραφές
|
Όνομα προϊόντος:
|
Μίνι βαλβίδα διαφράγματος SS 316L Multiport Sanitary
Βαλβίδα τριών θυρών με άκρα συγκόλλησης
|
|
Υλικό σώματος βαλβίδας:
|
SS316L
|
|
Υλικό στεγανοποίησης:
|
Μονό φλάντζα σιλικόνης/ Συγκολλητικό PTFE+EPDM/Δύο τεμάχια
PTFE+EPDM
|
|
Μέγιστη πίεση λειτουργίας:
|
6-8 Bar (ανάλογα με το διάφραγμα)
|
|
Μέγιστη θερμοκρασία λειτουργίας:
|
-30 έως 150 βαθμούς Κελσίου
|
|
Διαθέσιμο μέγεθος:
|
1/4”-3/4”, DN6-DN15
|
|
Διαθέσιμη σύνδεση:
|
Σφιγκτήρας/συγκόλληση/σπείρωμα/ειδική σύνδεση
|
|
Διαθέσιμο πρότυπο:
|
3A/BPE/DIN/ISO/IDF
|
|
Λειτουργία:
|
Χειροκίνητη, Πνευματική
|
|
Διαθέσιμη δομή:
|
Ευθεία, T, U-type, κάτω μέρος δεξαμενής
|
|
Έλεγχος:
|
Έξυπνος τοποθέτης βαλβίδας / έλεγχος C-TOP / αισθητήρας θέσης
|
|
Πιστοποιητικό:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Κατάλληλο πεδίο εφαρμογής:
|
Για επεξεργασία γαλακτοκομικών προϊόντων, τροφίμων, ποτών, φαρμακείων κ.λπ.
|
|
Κατασκευή σώματος βαλβίδας:
|
Χύτευση ή Σφυρηλάτηση
|
|
Αισθητήρας θέσης:
|
Προαιρετικό
|
|
Λεπτομέρειες συσκευασίας:
|
Συσκευασία με φυσαλίδες για κάθε βαλβίδα. Η εξωτερική συσκευασία είναι χαρτοκιβώτια ή
θήκες από κόντρα πλακέ. Ή σύμφωνα με το αίτημα των πελατών.
|
|
Λεπτομέρειες παράδοσης:
|
Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T.
|
Λεπτομέρειες συσκευασίας
Συσκευασία με φυσαλίδες για κάθε βαλβίδα.
Η εξωτερική συσκευασία είναι χαρτοκιβώτια ή θήκες από κόντρα πλακέ.
Ή σύμφωνα με το αίτημα των πελατών.
Λεπτομέρειες παράδοσης
Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T.
Σχέδιο προϊόντοςg

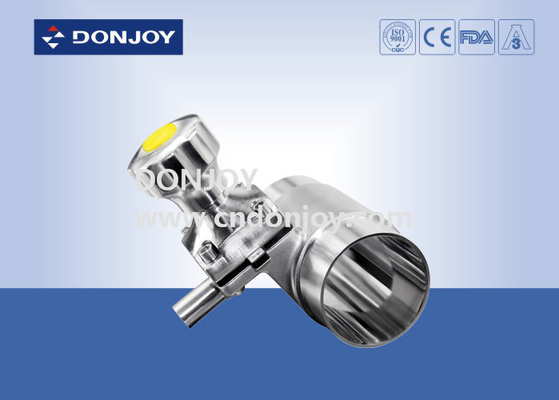

Εμφάνιση προϊόντος
