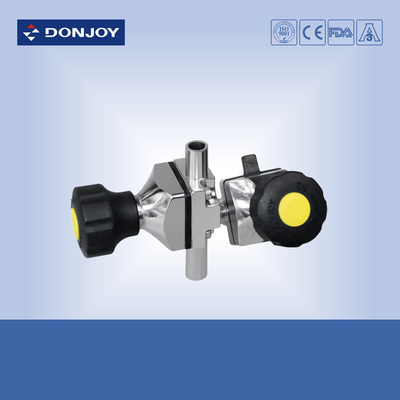

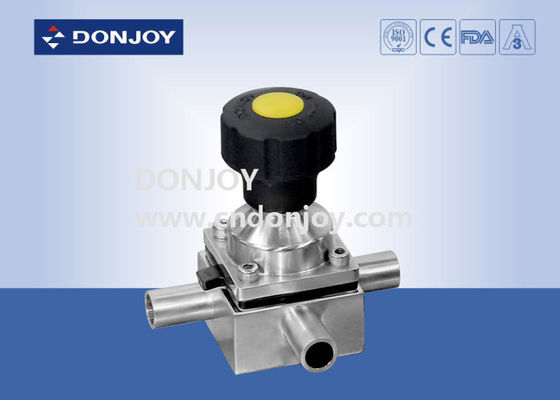

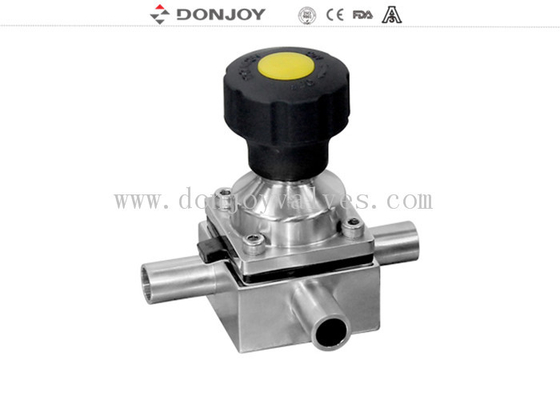

SS 316L πλαστική χειροκίνητη μίνι τριών δρόμων βαλβίδα διαφράγματος με 3θύρες, Συγκολλημένα άκρα
Προδιαγραφές
|
Όνομα προϊόντος:
|
SS 316L πλαστική χειροκίνητη μίνι τριών δρόμων βαλβίδα διαφράγματος με 3θύρες, Συγκολλημένα άκρα
|
|
Υλικό σώματος βαλβίδας:
|
1.4404/316L/ASME BPE 316L/1.4435 (σώμα σφυρηλάτησης)
|
|
Υλικό στεγανοποίησης:
|
Μονό παρέμβυσμα σιλικόνης/ Συγκολλημένο PTFE+EPDM/ Δύο τεμάχια
PTFE+EPDM
|
|
Μέγιστη πίεση λειτουργίας:
|
10Bar
|
|
Μέγιστη θερμοκρασία λειτουργίας:
|
-30 βαθμοί έως 130 βαθμοί C
|
|
Διαθέσιμο μέγεθος:
|
1''-4'', DN25-DN100
|
|
Διαθέσιμη σύνδεση:
|
Σφιγκτήρας/συγκόλληση/σπείρωμα/ειδική σύνδεση
|
|
Λειτουργία:
|
χειροκίνητο πλαστικό χερούλι τροχού
|
|
Τροχός χειρολαβής:
|
Ο ανοξείδωτος χάλυβας ή το πλαστικό είναι προαιρετικά
|
|
Διαθέσιμο πρότυπο:
|
3A/BPE/DIN/ISO/IDF
|
|
Λειτουργία:
|
Χειροκίνητη, Πνευματική
|
|
Διαθέσιμη δομή:
|
Ευθεία, T, U-type, πυθμένα δεξαμενής
|
|
Έλεγχος:
|
Έξυπνος ρυθμιστής θέσης βαλβίδας / έλεγχος C-TOP / αισθητήρας θέσης
|
|
Πιστοποιητικό:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Πεδίο εφαρμογής:
|
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακευτική, καλλυντικά, κ.λπ.
|
|
Λεπτομέρειες συσκευασίας:
|
Φυσαλιδώδης συσκευασία για κάθε βαλβίδα. Η εξωτερική συσκευασία είναι χαρτοκιβώτια ή θήκες από κόντρα πλακέ. Ή σύμφωνα με το αίτημα των πελατών.
|
|
Λεπτομέρειες παράδοσης:
|
Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T.
|
Εφαρμογές
Οι βαλβίδες διαφράγματος, χειροκίνητες ή πνευματικά λειτουργούμενες, είναι ειδικά σχεδιασμένες για χρήση σε διαδικασίες υγιεινής και ασηψίας στις φαρμακευτικές βιομηχανίες.
Η βαλβίδα είναι εξαιρετική για τον έλεγχο ροής καθώς και για τον έλεγχο ανοίγματος/κλεισίματος.
Οι βαλβίδες διαφράγματος είναι καλύτερες όσον αφορά τη ροή σε σύγκριση με άλλες βαλβίδες. Είναι ευκολότερο να καθαριστούν και καλύτερο για την επεξεργασία της ουσίας με σωματίδια. Το φαινόμενο της τσέπης αέρα είναι σπάνιο κατά την εφαρμογή του ελέγχου ροής.
Πνευματική λειτουργία
1. Βαλβίδα διαφράγματος με Positioner/Process Controller (IL-TOP)
2. Βαλβίδα διαφράγματος με Control Unit (C-Top)
3. Ρυθμιστής θέσης βαλβίδας
4. Μονάδα αισθητήρα θέσης
5. Ενεργοποιητής από ανοξείδωτο χάλυβα
6. Πλαστικός ενεργοποιητής
Ηλεκτρική λειτουργία
7. Ηλεκτρική βαλβίδα διαφράγματος
Χειροκίνητη λειτουργία
8. Πλαστική λαβή
9. Λαβή από ανοξείδωτο χάλυβα
Υλικό σώματος βαλβίδας
10. Σώμα: Χύτευση / Σφυρηλάτηση
Αρχές λειτουργίας
1. Το διάφραγμα παρέχει τη στεγανοποίηση του σώματος καθώς και τη στεγανοποίηση της έδρας. Δεν υπάρχουν διαδρομές προς το εξωτερικό περιβάλλον, επομένως είναι κατάλληλο για ασηπτικές διεργασίες
2. Όταν η βαλβίδα είναι κλειστή, ένα μαξιλαράκι πίεσης που υποστηρίζει το διάφραγμα κινείται προς την επιφάνεια στεγανοποίησης στο σώμα. Όταν η πλάκα πίεσης κινείται, το διάφραγμα κάμπτεται και αναγκάζεται προς τα κάτω στην περιοχή της έδρας στο κέντρο του σώματος, κλείνοντας έτσι τη διαδρομή ροής μέσω του σώματος.
3. Η αλληλεπίδραση του σώματος με την πλάκα πίεσης αποτρέπει την υπερβολική συμπίεση του διαφράγματος
4. Η βαλβίδα μπορεί να είναι χειροκίνητη λειτουργία και πνευματική λειτουργία ελέγχου κορυφών ηλεκτρομαγνητικών βαλβίδων
Πιστοποιητικό βαλβίδας διαφράγματος
1. Όλα τα συνθετικά ρητίνες και πρόσθετα συμμορφώνονται με την πιστοποίηση FDA.
2. Η χημική σύνθεση του υλικού, οι φυσικές ιδιότητες και η διαδικασία κατασκευής τεκμηριώνονται.
3.3-a συνέπεια της πιστοποίησης
4.CE-PED/97/23/EC
5.EN 10204-3.1
Διάφραγμα της βαλβίδας
1. EPDM+PTFE (Συγκολλημένο)Το δισκίο διαφράγματος έχει υψηλή χημική αντοχή, υψηλή σταθερότητα, καλή ευελιξία, μεγάλη διάρκεια ζωής, υψηλή στεγανοποίηση, χωρίς εκφυλισμό κώδικα και δεν επηρεάζεται από τις διακυμάνσεις της θερμοκρασίας εξαιρετική απόδοση, είτε πρόκειται για θερμικό κύκλο, ψυχρό κύκλο ή σύστημα απολύμανσης με ατμό.
Προδιαγραφή: 1-3", DN20-DN80
Θερμοκρασία: -20 έως 120 βαθμούς
2. EPDM+PTFE (Ξεχωριστό) Μπορεί να μειώσει την ανοχή του διαφράγματος και να παρατείνει τη διάρκεια ζωής του διαφράγματος
Προδιαγραφή: 1-4", DN20-DN100
Θερμοκρασία: -20 έως 150 βαθμούς
3 Μονή σφράγιση (EPDM/SILICONE/FPM), Το ελαστικό διάφραγμα ενσωματώνει ένα στρώμα βουλκανισμένου στρώματος ινών που ενισχύει τις μηχανικές του ιδιότητες, τότε το διάφραγμα σε πίεση και θερμοκρασία έχει υψηλή σταθερότητα στεγανοποίησης, ενισχύοντας τη σκλήρυνση των ινών σε μπουλόνι από ανοξείδωτο χάλυβα, ώστε να εξασφαλιστεί καλύτερη συγκόλληση καουτσούκ και μετάλλου. Επομένως, είναι κατάλληλο για χρήση σε περιβάλλον κενού.
Προδιαγραφή: 1-4", DN20-DN100
Θερμοκρασία: -10 έως 120 βαθμούς
4. Μίνι παρεμβύσματα διαφράγματος (EPDM, SILICONE,FPM, EPDM+PTFE)
Προδιαγραφή: 1/4"-3/4", DN6-DN15
Θερμοκρασία: -20 έως 150 βαθμούς
Επεξεργασία επιφάνειας:
1. Για μηχανική στίλβωση: Εσωτερικό Ra＜0,5μm, Εξωτερικό: Από 1-4" Αμμοβολή, Κάτω από 1" με στίλβωση καθρέφτη
Εάν χρειάζεστε περισσότερες πληροφορίες, επικοινωνήστε μαζί μας απευθείας.
