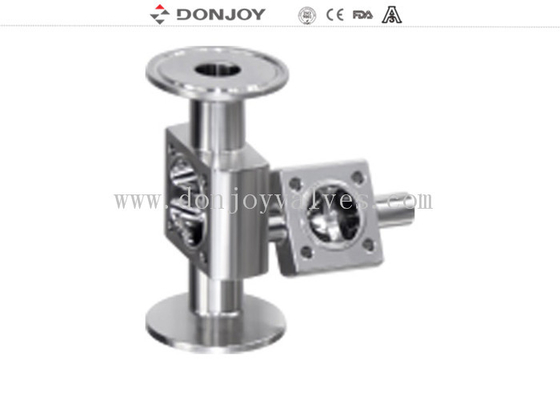

1/2 ίντσες Πολλαπλές πύλες Ατσάλινη βαλβίδα διαφράγματος, συγκόλληση συγκόλλησης 3 πύλες βαλβίδες
Διαφορετική διαμόρφωση βαλβίδας διαφράγματος
1. Βαλβίδα διδαφραμίου με πισισιονιστή/ελεγκτή διαδικασίας (IL-TOP)
2. Βαλβίδα διαφράγματος με μονάδα ελέγχου ((C-Top)
3Ρυθμιστής θέσης βαλβίδας
4. πλαστικό λαβή
5Χερούλι από ανοξείδωτο χάλυβα
6Ακατέργαστος χάλυβας
7Πλαστικό Ακουατόρ.
8Σώμα: Χύτευση / Σφυρηλάτηση / Στρογγυλό Σιδηροδρομικό Σώμα Βαλβίδας
Προδιαγραφές
|
Ονομασία του προϊόντος:
|
Πνευματικό διαφράγμα από ανοξείδωτο χάλυβα
Βαλβίδα με σύνδεση συγκόλλησης
|
|
Υλικό σώματος βαλβίδας:
|
σφυρηλατητή 1.4404/316L
|
|

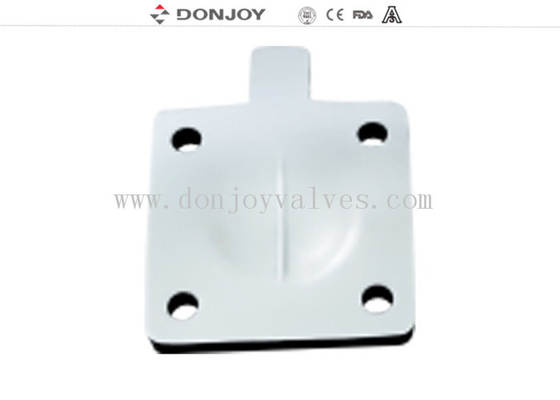

Υλικό σφραγίδας:
|
Δύο κομμάτια PTFE+EPDM (πρότυπο)
ΕΠΔΜ/ΣΙΛΙΚΩΝ/ΦΠΜ μονό κομμάτι, μονό κομμάτι κόλλημα
ΠΤΦΕ+EPDM (προαιρετικό)
|
|
Μέγιστη πίεση λειτουργίας:
|
6bar έως 8bar (ανάλογα με το διάφραγμα)
|
|
Μαξ.Θερμοκρασία λειτουργίας:
|
-10 βαθμοί C έως 130 βαθμοί C (ανάλογα με το διάφραγμα)
|
|
Διαθέσιμο μέγεθος:
|
1/2"-2" DN25-DN50
|
|
Διαθέσιμη σύνδεση:
|
Κρεμάστρα/ζώνη/ειδική σύνδεση
|
|
Διαθέσιμα πρότυπα:
|
3Α/BPE/DIN/ISO/IDF
|
|
Χρησιμοποιείται:
|
Πνευματικός ενεργοποιητής ((ατσάλι από ανοξείδωτο χάλυβα και πλαστικά)
|
|
Διαθέσιμη δομή:
|
5 θύρες και 3 βαλβίδες ελέγχου ((M-53A)
6 θύρες και 4 βαλβίδες ελέγχου ((M-64A)
|
|
Έλεγχος:
|
Έξυπνος εντοπιστής θέσης βαλβίδας / έλεγχος C-TOP / αισθητήρας θέσης
|
|
Πιστοποιητικό:
|
3Α/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600
|
|
Πεδίο εφαρμογής:
|
Γάλα, τρόφιμα, ποτά, φαρμακεία, καλλυντικά κλπ.
|
|
Συνδυασμός:
|
3 βαλβίδες ελέγχου, 5 θύρες
|
Εφαρμογές
Οι βαλβίδες διαφράγματος, με χειροκίνητη ή πνευματική λειτουργία, έχουν σχεδιαστεί ειδικά για χρήση σε υγιεινές και ασηπτικές διαδικασίες στις φαρμακευτικές βιομηχανίες.
Η βαλβίδα είναι εξαιρετική για τον έλεγχο της ροής καθώς και για τον έλεγχο ανοιχτής/κλειστής.
Οι βαλβίδες διάφραγματος έχουν καλύτερο χαρακτηριστικό ροής σε σύγκριση με άλλες βαλβίδες.Το φαινόμενο της τσέπης αέρα είναι σπάνιο κατά την εφαρμογή του ελέγχου ροής.
Κεφάλαιο 7
Σφυρηλατημένο σώματο κενό περνά μέσα από ένα κομμάτι από αργίλι από ανοξείδωτο χάλυβα, κατά τη διαδικασία σφυρηλασίας, μαζί με τη σφυρηλασία υψηλής θερμοκρασίας, μέσω της εξώθησης του κενού αλλάζει σχήμα,μέσω της σφυρηλασίας μετά από το σώμα dendity υψηλότερηΜετά από αυτό, το κέντρο επεξεργασίας συνεχίζει την επεξεργασία υψηλής ακρίβειας.
Σώμα χύτευσηςΤο σχήμα αυτό είναι κατασκευασμένο από το σχήμα κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικού κεραμικούστη συνέχεια στη τήξη του διαλύματος από ανοξείδωτο χάλυβαΤο μέγεθος του χύτευσης είναι πολύ ακριβές, η εξωτερική εμφάνιση είναι ομαλή, καθαρή και καθαρή.
Χαρακτηριστικά δομής
Νέο σχέδιο διαφράγματος.
Η συντήρηση είναι απλή, ασφαλής και εύκολη στη λειτουργία.
Λειτουργία αυτο-αδειασμού.
Είχε εξαιρετική τιμή KV.
Στερελίωση και καθαρισμός CIP/SIP.

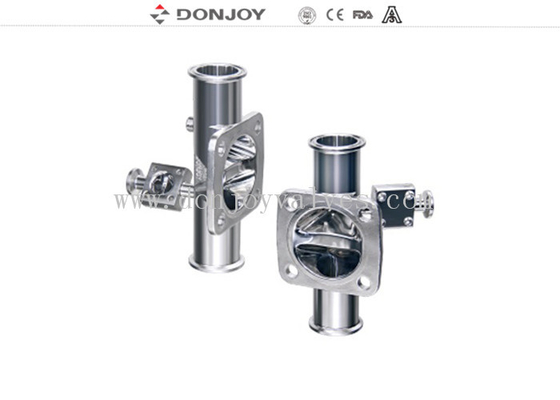

Κύλινδρο διαφράγματος τύπου M-53A
Τρεις βαλβίδες ελέγχου, 5 θύρες
Καρέκλα για το σημείο ύδρευσης
Δύο ενσωματωμένες θέσεις βαλβίδας δειγματοληψίας κλειστού βρόχου
Προτείνω την εγκατάσταση του S1
Κύλινδρο διαφράγματος τύπου M-64A
Τέσσερις βαλβίδες ελέγχου, 6 θύρες
Το στερεό μπλοκ βαλβίδας και οι θύρες είναι κατασκευασμένοι από μπλοκ ανοξείδωτου χάλυβα,
Πολυλειτουργικό μπλοκ με πολλές ολοκληρωμένες εφαρμογές, σημείο χρήσης WFI, δειγματοληψία,
αποστράγγιση συμπυκνωμένου, γέμιση σε μεγαλύτερα δοχεία, αποστράγγιση, αποστειρωμένη παροχή ατμού για SI
Σχεδιασμός προϊόντος
