Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | DONJOY |
Πιστοποίηση: | CE,3A,FDA |
Αριθμό μοντέλου: | Αριθ. |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | negotiation |
Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
Χρόνος παράδοσης: | 10-30 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, LC, πιστωτική κάρτα |
Δυνατότητα προσφοράς: | 20 σύνολα 30 εργάσιμες ημέρες |
Υλικά: | 304 / 316L | Λιμένας: | DN25 - DN100, 1» - 4» |
---|---|---|---|
Λειτουργία: | Χειρωνακτικός | Τρόπος σύνδεσης: | Άκρες συγκόλλησης |
Δομή: | Βαλβίδα πεταλούδων Mixproof | Θερμοκρασία των μέσων: | -10℃ σε 130℃ |
Υψηλό φως: | Sanitary Mixproof Butterfly Valves,DN25 Mixproof Butterfly Valves,10Bar Butterfly Valves |

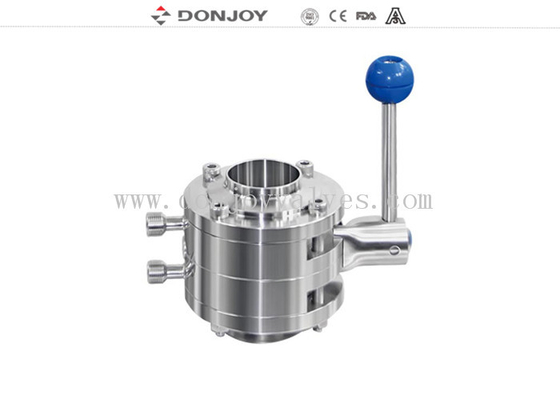

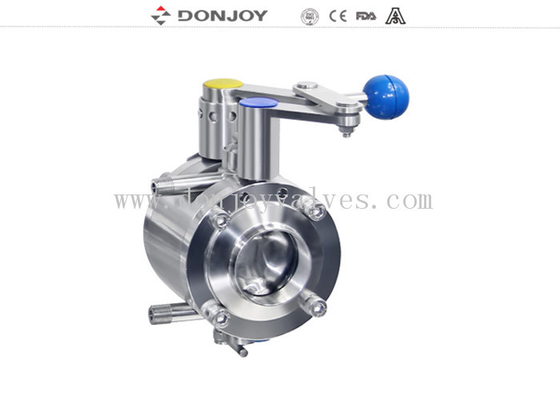

Υγειονομικός τύπος βαλβίδων πεταλούδων mixproof ανοξείδωτου οικονομίας DONJOY Β για την εγχώρια παρασκευή
Τεχνικές προδιαγραφές:
1 βαλβίδα 2 προστασία σφραγίδων
Η διαρροή μπορεί να στραγγιχτεί για να αποτρέψει τη μόλυνση μέσων
Η κοιλότητα βαλβίδων να είναι CIP που καθαρίζεται μπορεί
Διαρρεσμένος ορατός
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Θερμοκρασία εργασίας: -10C° σε +130 βαθμό (EPDM)
Μέγεθος: DN25 - DN100, 1» - 4»
Λειτουργία: Πνευματικός/χειρωνακτικός ανταλλάξιμος
Κιβώτιο ελέγχου: Γ-ΚΟΡΥΦΗ
Σφραγίδα: EPDM (ΠΡΌΤΥΠΑ) FPM/SILICON/NBR, FDA177.2600
Προδιαγραφές:
Όνομα προϊόντων: |
Ενώνοντας στενά χειρωνακτικός τύπος βαλβίδων πεταλούδων mixproof Β |
Υλικό σώματος βαλβίδων: |
SS304/316L |
Υλικό σφραγίδων: |
EPDM (ΠΡΌΤΥΠΑ) FPM/SILICON/NBR, FDA177.2600 |
Πίεση MaxWorking: |
10Bar |
Max.Working θερμοκρασία: |
120 βαθμός Γ |
Διαθέσιμο μέγεθος: |
DN25-DN100, 1» - 4» |
Διαθέσιμη σύνδεση: |
Σφιγκτήρας/συγκόλληση/νήμα/ειδική σύνδεση |
Διαθέσιμα πρότυπα: |
3A/DIN/SMS/RJT/ISO/IDF |
Χρησιμοποιημένος: |
Χειρωνακτικός, πνευματικός, ηλεκτρικός |
Εφαρμογή λαβών: |
Two-position λαβή, three-position λαβή, λαβή τραβήγματος τέσσερις-θέσης, πλαστική λαβή πολυ-θέσης και λαβή ανοξείδωτου πολυ-θέσης |
Έλεγχος: |
Έξυπνο positioner βαλβίδων/γ-τοπ αισθητήρας ελέγχου/θέσης |
Πιστοποιητικό: |
3A/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600, ISO |
Πεδίο εφαρμογής: |
Γαλακτοκομείο, τρόφιμα, ποτό, φαρμακείο, καλλυντικό, κ.λπ. |
Πρότυπο πλαστικού πολυ - λαβή θέσης: |
Αριθ. VSB04/NO.VSB06/NO.VSB08 |
Εγκατάσταση της λαβής: |
Σε μια πλευρά της βαλβίδας |
Λειτουργούσες αρχές
1.The η βαλβίδα πεταλούδων μπορεί να χρησιμοποιηθεί αυτόματα μέσω του ενεργοποιητή ή με το χέρι με τη λαβή
η λαβή 2.The εμποδίζει τη βαλβίδα στην ανοικτή ή κλειστή θέση, βεβαίως, υπάρχει η άλλη θέση avalibalbe
3.The ο ενεργοποιητής ωθεί το έμβολο της αξονικής μετακίνησης σε 90Degree έτσι ώστε ελέγχει τη βαλβίδα πεταλούδων.
Σχέδιο και χαρακτηριστικά γνωρίσματα
Εφαρμογή
Η βαλβίδα πεταλούδων mixproof ως στοιχείο διαδικασίας για το χωρισμό των μέσων είναι κατάλληλη για ποικίλες εφαρμογές:
1 στα συστήματα CIP για τα μέσα CIP
2. Κατακστε τις διαδικασίες
3. Στη διαχείριση των υδάτων
4. Σαν αποκλεισμένη βαλβίδα τμημάτων σωλήνων για το χωρισμό των μέσων
5. Στη διαχείριση CIP/Gas (ζυθοποιεία)
6. Στις δεξαμενές αποθήκευσης για το χωρισμό product/CIP
7. Σαν επιστροφής βαλβίδα CIP σε μια μήτρα βαλβίδων
8. Κατά προτίμηση κατάλληλος για το υγρό και αεριώδες θέμα/τα μόρια μέσων whtout ανασταλμένο.
Σύνδεση
Στερεωμένος, ενωμένος στενά και περασμένος κλωστή κ.λπ.
Λεπτομέρειες συσκευασίας
Πακέτο φυσαλίδων για κάθε βαλβίδα.
Η εξωτερική συσκευασία είναι περιπτώσεις χαρτοκιβώτια ή κοντραπλακέ.
Ή σύμφωνα με το αίτημα των πελατών.
Λεπτομέρειες παράδοσης
Συνήθως μέσα σε 20 ημέρες μετά από να λάβει T/T κάτω - πληρωμή.
Λειτουργούσα ροπή (N.M)
DN25/1» |
DN40/1.5» |
DN50/2» |
2.5» |
DN65 |
3» |
DN80 |
DN100/4» |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Διάφορη λαβή:
1. Λαβή τραβήγματος
2.Multi-θέση λαβή (μπλε πλαστικό)
3.Multi-θέση λαβή (χάλυβας Stianless) κλειδώσιμη
Μέγεθος |
L1 |
L2 |
Β |
![]() |
|
DN10-DN40 |
0.5-1.5» |
126 |
20.2 |
8 |
|
DN50 |
2» |
133 |
22.2 |
10 |
|
DN65 |
2.5-3» |
144 |
22.2 |
10 |
|
DN80-DN100 |
3.5-4» |
160 |
22.2 |
11 |
|
DN125-DN150 |
5-6» |
220 |
30.2 |
14 |
|
DN200-DN300 |
8-12» |
284 |
30.2 |
14 |
Μέγεθος |
L1 |
L2 |
Β |
![]() |
|
DN10-DN40 |
0.5-1.5» |
164 |
20.2 |
8 |
|
DN50-DN65 |
2» - 3» |
164 |
22.2 |
10 |
|
DN80-DN100 |
3.5-4» |
164 |
22.2 |
11 |
Μέγεθος |
L1 |
L2 |
Β |
![]() |
|
DN10-DN40 |
0.5-1.5» |
166 |
20.2 |
8 |
|
DN50-DN65 |
2» - 3» |
166 |
22.2 |
10 |
|
DN80-DN100 |
3.5-4» |
166 |
22.2 |
11 |
|
DN125-DN150 |
5» - 6» |
166 |
30.2 |
14 |
