Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
Αριθμό μοντέλου:
TUL/TUR
μας ελάτε σε επαφή με
Βίντεο

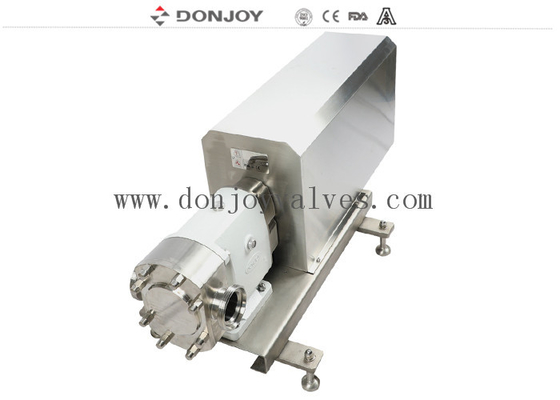

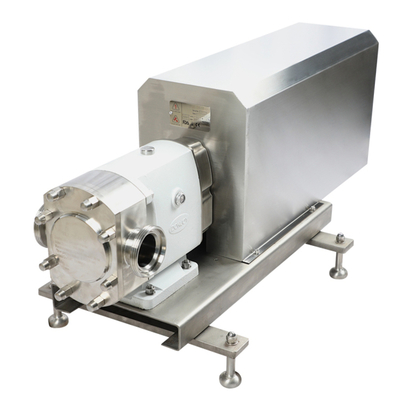

Η αντλία λοβού καθαρότητας TUL-20 μεταφέρει υψηλό ιξώδες με κάλυμμα κινητήρα
Τεχνικό χαρακτηριστικό

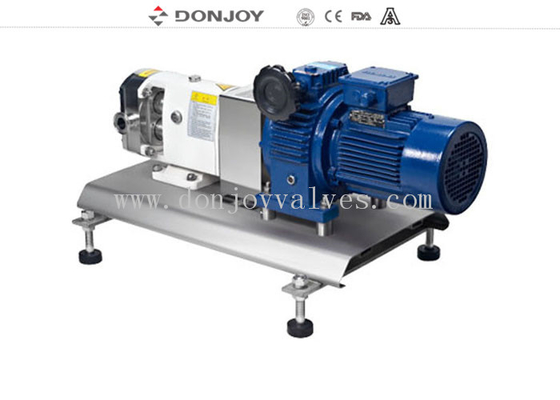

A. Maual Συνεχώς Μεταβλητή Μετάδοση
B. Ρύθμιση του κιβωτίου ταχυτήτων κινητήρα του Cnverter Cnverter
Γ. Μετάδοση εξόδου σταθερής ταχύτητας
Περιγραφή
Επιλογές
1. Μηχανική σφράγιση: SIC / SICE / EPDM, TC / TC, EPDM
2. Μονή σφράγιση, Διπλή Μηχανική Σφραγίδα
3. Ρότορες: 2 στροφείς εξόδου, 3 ρότορες εξόδου, ρότορες πεταλούδας, ρότορες μονής πεταλούδας
4. Φλάντζα: FPM(Viton),NBR, EPDM
5. Ανακουφιστική βαλβίδα στο μπροστινό κάλυμμα r εξωτερικό by-pass
6. Ενσωματωμένη βαλβίδα ασφαλείας
7. Μπουφάν θερμότητας στο τέλος του προσώπου
8. Ολοκληρωμένο μπουφάν θερμότητας
9. Vertical TUR Series ή Horizontal TUL Series
10. Διαφορετικές μονάδες δίσκου και επιδιορθώσεις
11. Συναρμολόγηση σε βάση από ανοξείδωτο χάλυβα
12. Σύνδεση: Σφιγκτήρας (DIN32676,3A,ISO), Σπείρωμα (DIN,SMS,RJT,IDF), Συγκόλληση άκρου, Φλάντζα
13. Συχνότητα κινητήρα Τύπου Β5 κινητήρα 50HZ, 60HZ
14. Τάση(v)220-240, 360-400, 420-460, 630-690
Προδιαγραφές
|
Ονομασία προϊόντος: |
Περιστροφική αντλία λοβού TUL-60 με μηχανικό χειροκίνητο μοτέρ ρύθμισης με κινητήρα για μέλι |
|
Υλικό: |
SS304/SS316L/1.4301/1.4404 |
|
Υλικό σφραγίδας: |
SIC/SIC/EPDM (Τυπικό, έγκριση FDA) |
|
Μέγιστη.Ροή: |
62m3/h / 395 GPM |
|
Μέγιστη πίεση: |
12bar/ 174PSI |
|
Μέγιστη.στροφή μηχανής: |
1450 σ.α.λ |
|
Τύπος ρότορα: |
2-φύλλα, 3-φύλλα, πεταλούδα, πεταλούδα σηματοδότησης |
| Εγκατάσταση | Μπορεί να εγκατασταθεί με μετατροπέα συχνότητας |
| μετατροπέας συχνότητας | Προαιρετικός |
|
Μηχανική σφράγιση: |
SIC/SiC/EPDM (Τυπικό) |
|
Τάση: |
110V, 220V, 380V |
|
Μοτέρ: |
ABB, SEW, 50hz/60hz |
|
Επιφανειακή επεξεργασία: |
Εσωτερικά γυαλισμένο και αμμοβολή εξωτερικά |
|
Διαθέσιμη σύνδεση: |
Σφιγκτήρας, συγκόλληση με κλωστή, φλάντζα |
|
Διαθέσιμο στάνταρ: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Λειτουργεί: |
Ηλεκτρικός |
|
Πιστοποιητικό: |
3A/54-02 (1580), PED/97/23/EC, |
|
Πεδίο εφαρμογής: |
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακείο, καλλυντικά κ.λπ |
Σχεδιασμός και Χαρακτηριστικά
1. Οριζόντια TUL, Vetrical TUR
2. Κατασκευή γυμνού άξονα
3. Υγιεινή Σχεδιασμός στερέωσης των ρότορων
4. Υγειονομική Μηχανική Σφράγιση, Εύκολος καθαρισμός και συντήρηση
5. Εφαρμόζεται σε CIP Cleaning και sic Sterlization
6. σύμφωνα με το πρότυπο USA 3A
Εφαρμογές
Αυτή η αντλία προορίζεται για τη μεταφορά παχύρρευστων καθώς και χαμηλού συσφίγματος μέσων στις βιομηχανίες επεξεργασίας τροφίμων, καλλυντικών και φαρμακευτικών προϊόντων.
Αρχές
1. Καθώς οι λοβοί περιστρέφονται, ο χώρος στην πλευρά του κουκιτονίου αυξάνεται καθώς ο ένας λοβός απομακρύνεται από τον άλλο, δημιουργώντας έτσι ένα μερικό κενό που έλκει το ρευστό μέσα στον θάλαμο της αντλίας.
2. Καθώς περιστρέφονται από τους άξονες, κάθε λοβός γεμίζεται διαδοχικά και το υγρό μετατοπίζεται στην πλευρά παροχής. Τα μικρά κενά μεταξύ των ρόμπων και μεταξύ των λοβών και των τοιχωμάτων του σώματος της αντλίας διασφαλίζουν ότι οι χώροι πληρούνται δεόντως.
3. Το περίβλημα της αντλίας γεμίζει πλήρως και το υγρό διαφεύγει μέσα από τα δόντια των λοβών και πιέζεται στα τοιχώματα των χώρων.Το οποίο συμβάλλει στην ακιτόνη της αντλίας.
ΣΥΝΔΕΣΗ ΕΙΣΟΔΟΥ & ΕΞΟΔΟΥ ΑΝΤΛΙΑΣ
Μοντέλο και βάρος αντλίας
| ΠΜοντέλο UMP | Ροπή άξονα εισόδου (NM) | Μέγιστο αξονικό ακτινικό φορτίο (N) | Μέγεθος σύνδεσης εσωτερικής διαμέτρου [mm] |
Συνιστώμενο μέγιστο θεωρητικό μέγεθος μαλακών σωματιδίων [mm] |
Βάρος γυμνής αντλίας [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47,8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47,8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Καμπύλη αντλίας λοβού
Σχέδιο αντλίας λοβού
Ανταγωνιστικό πλεονέκτημα
"Η DONJOY είναι η μόνη εταιρεία που περνά εννέα σειρές προϊόντων από τον αμερικανικό οργανισμό πιστοποίησης 3A στον τομέα των ασιατικών αντλιών υγιεινής και βαλβίδων."
