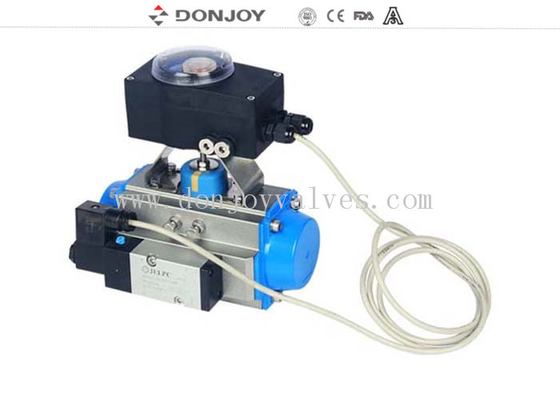

Ενεργοποιητής αργιλίου βαλβίδων με την ευφυή μονάδα ελέγχου Γ τοπ-1561 για να ανατροφοδοτήσει το PLC
Τεχνικό χαρακτηριστικό γνώρισμα
1 εισαγμένος: PNP24VDC
2.Feedback παραγωγή: PNP DC24V& 4-20mA
3.power ανεφοδιασμός: DC24V±10%
4.Bus επικοινωνία: ΌΠΩΣ-Ι ΛΕΩΦΟΡΕΙΟ
5.Accuracy: Επαναλάβετε τον προσδιορισμό θέσης accuracy≤0.2%
6.Ajusting: Ενιαία λειτουργία αυτόματος-ρύθμισης κουμπιών
7.Operation τρόπος: Manul/αυτόματη λειτουργία
8.Leakproof διαγνωστική λειτουργία
9.Display: two-section ελαφρύ χρώμα ανοικτό: Πράσινος/κόκκινος, στενός: κόκκινο/πράσινος
10.Strocke σειρά: 0-180degree
ΠΡΟΔΙΑΓΡΑΦΗ
| Όνομα προϊόντων |
Ευφυές positioner βαλβίδων |
| Μέσο |
Λαδωμένος συμπιεσμένος αέρας, αδρανή αέρια |
| Μέγιστη θερμοκρασία εργασίας |
70℃ |
| Πίεση εργασίας |
1.5 φραγμός - φραγμός 7 (22PSI σε 102PSI) |
| Συνδετήρας |
G1/8» |
| Επίπεδο προστασίας |
IP67 |
| Ροή αέρα |
200NL |
| Χαρακτηριστικό γνώρισμα |
Πνευματικός ενεργοποιητής διπλής ενέργειας |
| Δομή |
Θα μπορούσε να είναι με τον αισθητήρα θέσης |
| Κτύπημα |
180degree |
| Μέγιστο Γ - ΤΟΠ μονάδες |
31 Γ - ΤΟΠ μονάδες |
| Συνδέοντας καλώδιο |
2m |
| ΌΠΩΣ-Ι ΛΕΩΦΟΡΕΙΟ |
μέγιστο μήκος: 1m |
Εφαρμογές
C - Η ΚΟΡΥΦΗ είναι πνευματικός ελεγκτής που σχεδιάζεται για να εξασφαλίσει βέλτιστη βαλβίδα ελέγχου.
Είναι συμβατό με το περισσότερο αυτόματο σύστημα PLC. Στη βιομηχανία των τροφίμων, ποτό, φαρμακείο,
θα μπορούσε να εγκατασταθεί σε όλα τα είδη πνευματικών βαλβίδων όπως η βαλβίδα απόδειξης μιγμάτων, η βαλβίδα πεταλούδων, η βαλβίδα σφαιρών, η βαλβίδα διαφραγμάτων, η βαλβίδα αντιστροφής και η βαλβίδα κ.λπ. σφαιρών.
Σχέδιο και χαρακτηριστικά γνωρίσματα
Συνδέοντας τους αισθητήρες με τη βαλβίδα σωληνοειδών (ενεργοποιητής) εύκολα, fastly και οικονομικά κοντά ΟΠΩΣ - κατοχή ΛΕΩΦΟΡΕΊΩΝ Ι.
Δεδομένου ότι τα καλώδια μειώνονται κατά ένα μεγάλο μέρος, εγκατάσταση και ξεκινούν γίνοντας καταλληλότερα.
Εκτός αυτού, το χρόνο έναρξης κονταίνουν, και μερικά κρυμμένα προβλήματα στην εγκατάσταση μπορούν να αποφευχθούν. Τα μέρη είναι ίδια με το τυποποιημένο Γ - ΚΟΡΥΦΉ. Το μόνο αλλαγμένο μέρος είναι η ενσωματωμένη κάρτα. ΟΠΩΣ - συνδετήρας και ο συνδετήρας ο ίδιος αντικατάστασης μόνωσης Ι καλωδίων.
C - ΤΟΠ μονάδα ελέγχου βαλβίδων - - 2014
Ρυθμίζοντας έκδοση μετατοπίσεων
|
Πρότυπο
|
Αισθητήρας
|
Βαλβίδα σωληνοειδών |
Δύναμη
|
Σύνδεση
|
Παρατηρήσεις
|
|
1421-05-s1-V1
|
1
|
1
|
Συνεχές ρεύμα. 24V
|
Σύνδεση καλωδίων
|
Ενιαίο να ενεργήσει
|
|
1421-05-s1-V2
|
1
|
2
|
Συνεχές ρεύμα. 24V
|
Σύνδεση καλωδίων
|
Διπλής ενέργειας
|
|
1421-05-s1-V3
|
1
|
3
|
Συνεχές ρεύμα. 24V
|
Σύνδεση καλωδίων
|
Τρία αποτελέσματα (βαλβίδα απόδειξης μιγμάτων)
|
|
1421-05-s1-v1-ΟΠΩΣ
|
1
|
1
|
Συνεχές ρεύμα. 24V
|
ΌΠΩΣ-Ι ΛΕΩΦΟΡΕΙΟ
|
Ενιαίο να ενεργήσει
|
|
1421-05-s1-v2-ΟΠΩΣ
|
1
|
2
|
Συνεχές ρεύμα. 24V
|
ΌΠΩΣ-Ι ΛΕΩΦΟΡΕΙΟ
|
Διπλής ενέργειας
|
|
1421-05-s1-v3-ΟΠΩΣ
|
1
|
3
|
Συνεχές ρεύμα. 24V
|
ΌΠΩΣ-Ι ΛΕΩΦΟΡΕΙΟ
|
Τρία αποτελέσματα (βαλβίδα απόδειξης μιγμάτων)
|
Μηχανική ρυθμίζοντας έκδοση
|
Πρότυπο
|
Αισθητήρας
|
Βαλβίδα σωληνοειδών |
Δύναμη
|
Σύνδεση
|
Παρατηρήσεις
|
|
142105S1V1M
|
1
|
1
|
Συνεχές ρεύμα. 24V
|
Σύνδεση καλωδίων
|
Ενιαίο να ενεργήσει
|
|
142105S1V1M
|
2
|
1
|
Συνεχές ρεύμα. 24V
|
Σύνδεση καλωδίων
|
Ενιαίο να ενεργήσει
|
|
142105S1V2M
|
2
|
2
|
Συνεχές ρεύμα. 24V
|
Σύνδεση καλωδίων
|
Διπλής ενέργειας
|
|
142105S1V3M
|
3
|
3
|
Συνεχές ρεύμα. 24V
|
Σύνδεση καλωδίων
|
Τρία αποτελέσματα (βαλβίδα απόδειξης μιγμάτων)
|
|
1421-05-s1-v1-όπως-μ
|
1
|
1
|
Συνεχές ρεύμα. 24V
|
ΌΠΩΣ-Ι ΛΕΩΦΟΡΕΙΟ
|
Ενιαίο να ενεργήσει
|
|
1421-05-s1-v1-όπως-μ
|
2
|
1
|
Συνεχές ρεύμα. 24V
|
ΌΠΩΣ-Ι ΛΕΩΦΟΡΕΙΟ
|
Ενιαίο να ενεργήσει
|
|
1421-05-s1-v2-όπως-μ
|
2
|
2
|
Συνεχές ρεύμα. 24V
|
ΌΠΩΣ-Ι ΛΕΩΦΟΡΕΙΟ
|
Διπλής ενέργειας
|
|
1421-05-s1-v3-όπως-μ
|
3
|
3
|
Συνεχές ρεύμα. 24V
|
ΌΠΩΣ-Ι ΛΕΩΦΟΡΕΙΟ
|
Τρία αποτελέσματα (βαλβίδα απόδειξης μιγμάτων)
|
