4 ιντσών SS 316L Εγχειρίδιο πολλαπλών θυρών Βαλβίδα υγιεινής διαφράγματος U - B Τύπος Tee
Τριδρομική βαλβίδα + Βαλβίδα δειγματοληψίας, σχεδιασμένη για τη βελτιστοποίηση της νεκρής γωνίας, αλλά υπάρχουν ειδικές ανάγκες σωλήνα μικρού διακλάδωσης για τον μεγάλο σωλήνα, ιδανικοί ευθύγραμμοι σωλήνες ≥DN50, Κλάδοι εξαγωγής και έδρα 1/2"-3/4"
Περιγραφές
Οι βαλβίδες διαφράγματος, χειροκίνητα ή πνευματικά, είναι ειδικά σχεδιασμένες για χρήση σε διαδικασίες υγιεινής και ασηπτικής στις φαρμακευτικές βιομηχανίες.
Η βαλβίδα είναι εξαιρετική για έλεγχο ροής καθώς και για έλεγχο ανοίγματος/κλεισίματος.
Οι βαλβίδες διαφράγματος είναι καλύτερες ως προς τη ροή σε σύγκριση με άλλες βαλβίδες.Είναι πιο εύκολο να καθαριστεί και καλύτερα να επεξεργαστεί την ουσία με σωματίδια.Το φαινόμενο του θύλακα αέρα είναι
σπάνια κατά την εφαρμογή του ελέγχου ροής.
Προδιαγραφές
|
Ονομασία προϊόντος:
|
Χειροκίνητη βαλβίδα υγιεινής διαφράγματος πολλαπλών θυρών U - B Τύπος Tee
|
|
Υλικό σώματος βαλβίδας:
|
SS316L
|
|
Υλικό σφραγίδας:
|
Φλάντζα σιλικόνης μονής/Κόλλα PTFE+EPDM/Δύο τεμάχια
PTFE+EPDM
|
|
Μέγιστη πίεση εργασίας:
|
6 έως 10 Bar (ανάλογα με το διάφραγμα)
|
|
Μέγιστη θερμοκρασία εργασίας:
|
-30 βαθμούς c έως 130 βαθμούς C (ανάλογα με το διάφραγμα)
|
|
Διαθέσιμο μέγεθος:
|
1''-4'', DN25-DN100
|
|
Διαθέσιμη σύνδεση:
|
Σφιγκτήρας / συγκόλληση / σπείρωμα / ειδική σύνδεση
|
|
Διαθέσιμο στάνταρ:
|
3A / BPE / DIN / ISO / IDF
|
|
Λειτουργεί:
|
Εγχειρίδιο, Πνευματικό
|
|
Διαθέσιμη δομή:
|
Ίσιο, μπλουζάκι, τύπου U, πάτος ρεζερβουάρ
|
|
Ελεγχος:
|
Έξυπνος ρυθμιστής βαλβίδας / έλεγχος C-TOP / αισθητήρας θέσης
|
|
Πιστοποιητικό:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Πεδίο εφαρμογής:
|
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακείο, καλλυντικά κ.λπ
|
|
Κατεύθυνση βαλβίδας:
|
Να είσαι προς τα πάνω
|
|
Αριθμός θύρας:
|
Κατεύθυνση πολλαπλών θυρών
|
Το σώμα της βαλβίδας:
Σφυρηλάτηση σώματοςΤο κενό είναι μέσω ενός τεμαχίου πλινθώματος από ανοξείδωτο χάλυβα, στη διαδικασία σφυρηλάτησης, μαζί με τη σφυρηλάτηση υψηλής θερμοκρασίας παρέχουν, μέσω της αλλαγής σχήματος του τυφλού εξώθησης, μέσω της σφυρηλάτησης μετά την πυκνότητα του σώματος υψηλότερη, η δομή είναι πιο ομοιόμορφη, χωρίς τρύπα άμμου και άλλες ακαθαρσίες.Στη συνέχεια, μέσω του κέντρου επεξεργασίας συνεχίστε την κατεργασία υψηλής ακρίβειας.
Σώμα χύτευσηςκατασκευάζεται από το μοντέλο κεριού παραφίνης καλουπιού, μοντέλο διήθησης κεριού παραφίνης σε κεραμικό, για να αφήσει ολόκληρη την επιφάνεια του καλουπιού κεριού να σχηματίσει ένα στρώμα από ισχυρό κεραμικό.Λιώστε το κερί modl, στη συνέχεια στο λιώσιμο του διαλύματος από ανοξείδωτο χάλυβα, μετά την ψύξη ανακόψτε την εμφάνιση του κεραμικού, το κενό σώμα είναι κατασκευασμένο. Το μέγεθος χύτευσης είναι πολύ ακριβές, η εξωτερική εμφάνιση είναι λεία, καθαρή και τακτοποιημένη.
Πνευματική Λειτουργία
1. Βαλβίδα διδαφράγματος με Positioner/Process Controller (IL-TOP)
2. Βαλβίδα διαφράγματος με μονάδα ελέγχου (C-Top)
3. Ρυθμιστής θέσης βαλβίδας
4. Μονάδα αισθητήρα θέσης
5. Ενεργοποιητής από ανοξείδωτο χάλυβα
6. Πλαστικός ενεργοποιητής
Ηλεκτρική Λειτουργία
7. Ηλεκτρική βαλβίδα διαφράγματος
Χειροκίνητη λειτουργία
8. Πλαστική λαβή
9. Λαβή από ανοξείδωτο χάλυβα
Υλικό σώματος βαλβίδας
10. Σώμα: Χύτευση / Σφυρηλάτηση
Διάφραγμα:
Ενιαία σφράγιση: Για EPDM το εύρος θερμοκρασίας περίπου -10 έως 120 μοίρες, και είναι κατάλληλο για χρήση σε περιβάλλον κενού
EPDM+PTFE (Κόλλα): Η θερμοκρασία είναι ίδια με το Single sea, αλλά για το διάφραγμα PTFE με υψηλή χημική αντίσταση, υψηλή σταθερότητα, καλή ευελιξία, μεγάλη διάρκεια ζωής, υψηλή σφράγιση, χωρίς ψυχρό εκφυλισμό. Μπορεί επίσης να χρησιμοποιηθεί για σύστημα απολύμανσης ατμού.
EPDM+PTFE (Ξεχωριστό), η μέγιστη θερμοκρασία μπορεί να υποστεί 150 βαθμούς μπορεί να λειτουργήσει σε κακές συνθήκες
Και όταν ζητήσατε την προσφορά και δεν σημειώσατε το αίτημα, θα παρέχουμε το EPDM+PTFE(Adhesive)
Σχετικά με τη θεραπεία : Εάν για μηχανική στίλβωση : Ra περίπου 0,3 um , Εάν γυαλίζεται ηλεκτρικά : Ra περίπου 0,25 um.Μπορεί επίσης σύμφωνα με το αίτημα του πελάτη
Σχέδια προϊόντων

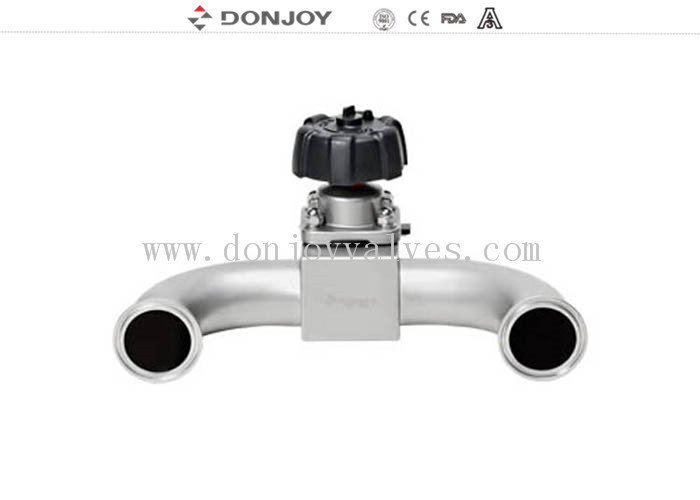

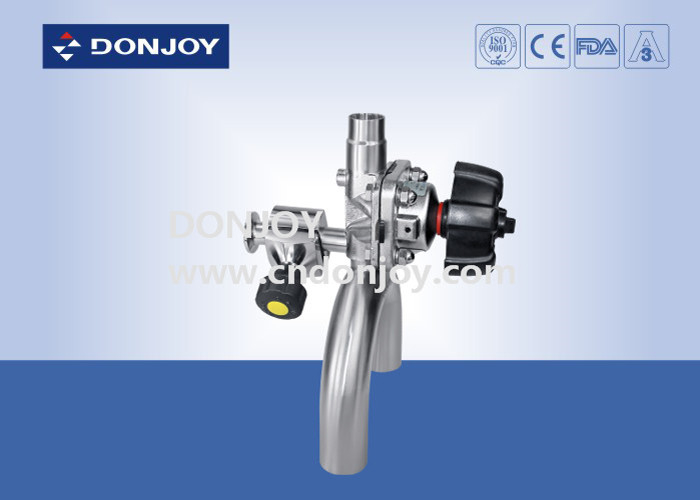

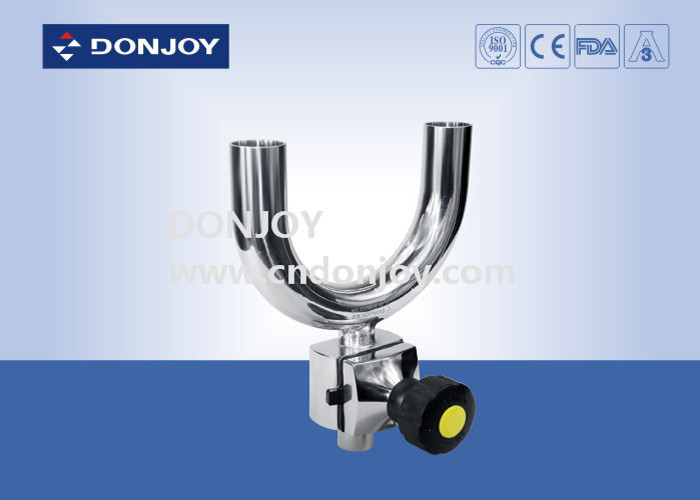

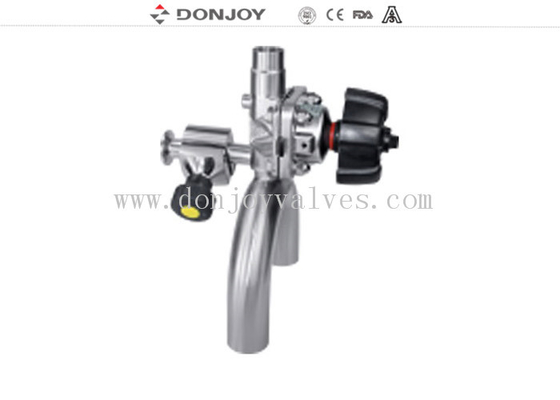

Εμφάνιση προϊόντος
