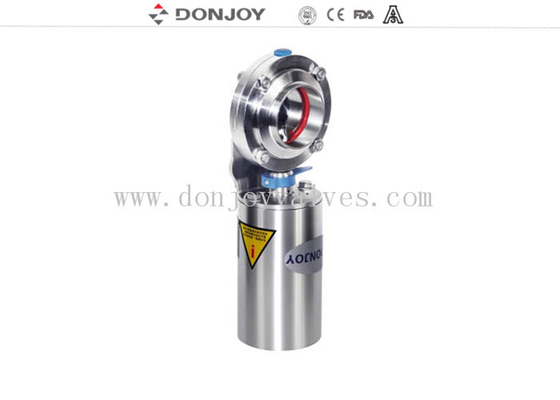

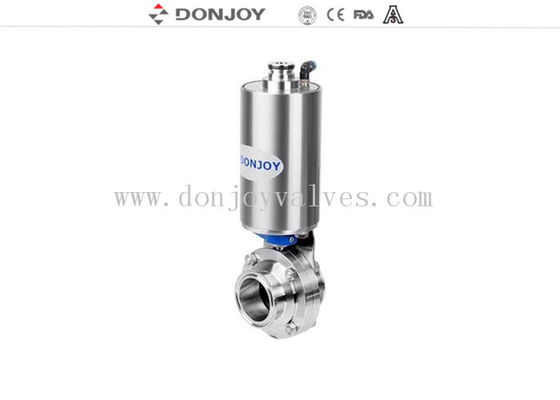

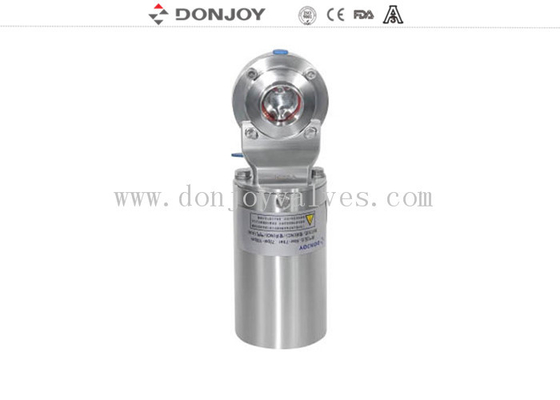

Πνευματικές βαλβίδες πεταλούδων λειτουργίας υγειονομικές με τη στερεωμένη σφραγίδα 12 πυριτίου ακρών»

Πνευματικές βαλβίδες πεταλούδων λειτουργίας υγειονομικές με τη στερεωμένη σφραγίδα 12 πυριτίου ακρών»

Τεχνικές παράμετροι
Υλικό χάλυβα	Βρεγμένα προϊόν μέρη χάλυβα	AISI 304 ή 316L (1,4306/1,4404)	Παρεχόμενος το υλικό έκθεση επιθεώρησης
	Άλλα μέρη χάλυβα	AISI 304
Υλικό σφραγίδων	Πρότυπα	EPDM	Όλα τα υλικά σφραγίδων συμμορφώνονται με το FDA 21CFR177.2600
	Επιλογές	VMQ/Viton (FPM)
Πίεση	Πίεση εργασίας	≤145psi (10bar)
	Πίεση ανεφοδιασμού για τον αέρα ενεργοποιητής	70 ~ 116psi (5 ~ 8bar)
Θερμοκρασία	Θερμοκρασία εργασίας	EPDM: 14 ~ 248°F (- 10 ~ 120°C) VMQ (σιλικόνη): -58 ~ 356°F (- 50 ~ +180°C) Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C)
	Θερμοκρασία αποστείρωσης	150°C (302°F), μέγιστα 20 λ.
Επεξεργασία επιφάνειας	Επεξεργασία εσωτερικής επιφάνειας	RA 16 ~ 32µin (0,4 ~ 0.8µm)
	Εξωτερική επεξεργασία επιφάνειας	RA 32 ~ 64µin (0,8 ~ 1.6µm)
Σύνδεση	Συνδέσεις τελών: άκρη-ενωμένος στενά, υγειονομικός σφιγκτήρας, αρσενικό και θηλυκό που περνιούνται κλωστή, βαλμένος φλάντζα, ι-γραμμή ή άλλες κατόπιν αιτήματος.
Ενεργοποιητής	Κανονικά κλειστός (NC) - αέρας για να ανοίξει και να αναπηδήσει στον περίβολο Κανονικά ανοίξτε (NO) - αέρας σε στενό και την άνοιξη που ανοίγει Αέρος-αέρος (AA) - ύπαιθρος, αέρας στον περίβολο

Στοιχεία

Πνευματικός ενεργοποιητής
	Μέγεθος	Συστήστε το μέγεθος βαλβίδων
		Βαλβίδα πεταλούδων	Βαλβίδα σφαιρών
	70	DN10-DN50,0.5» - 2»	DN10-DN25,0.5» - 1»
	85	DN10-DN100,1» - 4»	DN10-DN40,0.5» - 1,5»
	114	DN100-DN125,4» - 5»	DN50-DN65,2» - 2,5»
	133	DN150-DN200,6» - 8»	DN80-DN100,3» - 4»
	168	DN200-DN300,8» - 12»	DN100,4»



Εφαρμογή:
πνευματική βαλβίδα πεταλούδων τύπων υγειονομική με τις άκρη-ενωμένες στενά/άκρη-ενωμένες στενά άκρες, η οποία χρησιμοποιείται ευρέως στα συστήματα σωληνώσεων διαδικασίας για την απομόνωση και τον έλεγχο. Av-1PW η βαλβίδα πεταλούδων λειτουργεί αυτόματα.

Προδιαγραφή:
Μεγέθη διαθέσιμα: 1/2» ΣΕ 12» (1/2», 3/4», 1», 1 1/2», 2», 2 1/2», 3», 4», 5», 6», 8», 10», 12») DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Υλικό: Το σώμα βαλβίδων και το υλικό δίσκων μπορούν να είναι AISI 304 ή AISI 316L, 304L και 316 υλικά είναι διαθέσιμα κατόπιν αιτήματος.
Μέγιστη πίεση εργασίας: 145psi (10bar) για DN25/1» - DN100/4» 116psi (8bar) για DN125/5» - DN150/6» 73psi (5bar) για DN200/8» - DN300/12».
Λειτουργία: SS304 ο κάθετος ενεργοποιητής, NC (κανονικά στενό)/ΑΡΙΘ. (κανονικά ανοικτός)/αέρος-αέρος) τύπος AA (για επιλέγει από.
Πίεση παροχής αέρα: 70-116psi (5-8bar)
Σειρά θερμοκρασίας: 14 ~ 248°F (- 10 ~ 120°C) με το κάθισμα EPDM, -58 ~ 356°F (- 50 ~ +180°C) με το κάθισμα VMQ (σιλικόνη).
Συνδέσεις τελών: άκρη-ενωμένος στενά/άκρη-ενωμένος στενά.
Επεξεργασία επιφάνειας: Το RA 16 ~ 32µin (0,4 ~ 0.8µm), RA 32µin είναι η προεπιλογή.

Επιλογές:
Το σώμα βαλβίδων και το υλικό δίσκων μπορούν να είναι AISI 304 ή AISI 316L, 304L και 316 υλικά είναι διαθέσιμα κατόπιν αιτήματος. Το κάθισμα και το στόλισμα μπορούν να είναι EPDM, VMQ (σιλικόνη) ή Viton (FPM), όλοι που συμμορφώνονται με τη σύνδεση FDA 21CFR177.2600.End μπορεί να είναι άκρη-ενωμένος στενά, υγειονομικός τρι-σφιγκτήρας, που περνιούνται κλωστή, που βάζονται φλάντζα, ι-γραμμή ή άλλα κατόπιν αιτήματος.
Λαβές: λαβή τραβήγματος 4 θέσης λαβή πολυ-θέσης με την πλαστική κάλυψη ή στο καθαρό ανοξείδωτο.

Ενεργοποιητές για να φθάσει στην αυτόματη λειτουργία:
πνευματικός ενεργοποιητής ανοξείδωτου (κάθετος τύπος), πνευματικός ενεργοποιητής αργιλίου (οριζόντιος τύπος), και ηλεκτρικός ενεργοποιητής.
NC λειτουργημένος: κανονικά κλειστός (αποτύχετε κλειστός)-η ύπαιθρος, αναπηδά στον περίβολο
ΚΑΝΕΝΑ που χρησιμοποιείται: κανονικά ανοικτός (αποτύχετε ανοικτό)-αέρας σε στενό, άνοιξη που ανοίγει
AA που χρησιμοποιείται: διπλής ενέργειας-ύπαιθρος, αέρας στο στενό ευφυή έλεγχο βαλβίδων: αισθητήρας θέσης, γ-τοπ ελεγκτής, γ-τοπ ελεγκτής (όπως-ι)
Πρότυπα: DIN, 3A, SMS, ISO/IDF, BS/RJT, ΚΑΙ ASME/BPE
