Τόπος καταγωγής:
Κίνα
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
Αριθμό μοντέλου:
αριθ.
μας ελάτε σε επαφή με
Βίντεο

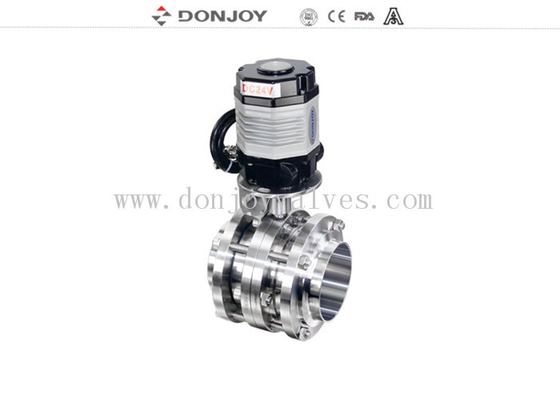

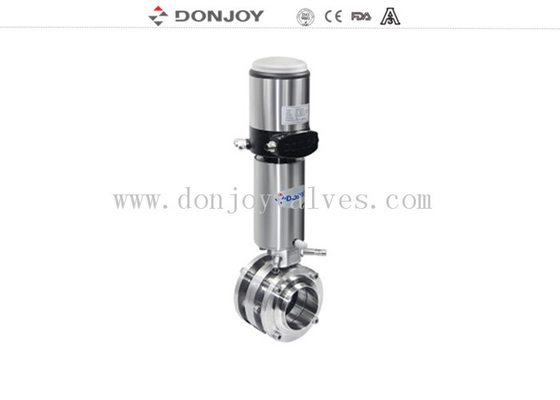

Τρία ανοξείδωτου πεταλούδων βαλβίδων κομμάτια τελών συγκόλλησης, υψηλή υγειονομική βαλβίδα πεταλούδων
Τεχνικές προδιαγραφές:
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Ελάχιστη πίεση: 0.2Bar
Θερμοκρασία εργασίας: -10C° σε +120 βαθμό (EPDM)
Προδιαγραφές:
|
Όνομα προϊόντων: |
Καρύδι δεκαεξαδικού RJT/χειρωνακτική βαλβίδα πεταλούδων νημάτων SS316L/304, Θηλυκή/αρσενική βαλβίδα πεταλούδων |
|
Υλικό σώματος βαλβίδων: |
SS304/316L |
|
Υλικό σφραγίδων: |
EPDM (ΠΡΌΤΥΠΑ) FPM/SILICON/NBR, FDA177.2600 |
|
Πίεση MaxWorking: |
5Bar |
|
Max.Working θερμοκρασία: |
120 βαθμός Γ |
|
Μέγεθος Availably: |
DN10-DN300, 1/2» - 12» |
|
Σύνδεση Availably: |
Σφιγκτήρας/συγκόλληση/νήμα/ειδική σύνδεση |
|
Πρότυπα Availably: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Χρησιμοποιημένος: |
Χειρωνακτικός, πνευματικός, ηλεκτρικός |
|
Εφαρμογή λαβών: |
Two-position λαβή, three-position λαβή, λαβή τραβήγματος τέσσερις-θέσης, πλαστική λαβή πολυ-θέσης και λαβή ανοξείδωτου πολυ-θέσης |
|
Έλεγχος: |
Έξυπνο positioner βαλβίδων/γ-τοπ αισθητήρας ελέγχου/θέσης |
|
Πιστοποιητικό: |
3A/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600, ISO |
|
Πεδίο εφαρμογής: |
Γαλακτοκομείο, τρόφιμα, ποτό, φαρμακείο, καλλυντικό, κ.λπ. |
|
Πρότυπο πλαστικού πολυ - λαβή θέσης: |
Αριθ. VSB04/NO.VSB06/NO.VSB08 |
|
Εγκατάσταση της λαβής: |
Σε μια πλευρά της βαλβίδας |
Λειτουργούσες αρχές
1.The η βαλβίδα πεταλούδων μπορεί να χρησιμοποιηθεί αυτόματα μέσω του ενεργοποιητή ή με το χέρι με τη λαβή
η λαβή 2.The εμποδίζει τη βαλβίδα στην ανοικτή ή κλειστή θέση, βεβαίως υπάρχει η άλλη θέση avalibalbe
3.The έμβολο ώθησης ενεργοποιητών της αξονικής μετακίνησης σε 90Degree έτσι ώστε ελέγχει τη βαλβίδα πεταλούδων.
Σχέδιο και χαρακτηριστικά γνωρίσματα
Συμπαγές και γερό σχέδιο
Διαθέσιμα μεγέθη DN25-DN300 (1/2» - 12»)
Η λαβή πολυ-θέσης είναι κατάλληλη μέχρι DN100/4»
Το χέρι τραβήγματος είναι κατάλληλο μέχρι DN25-DN300 (1/2» - 12») PED97/23EC FDA.177.2600
Το σώμα βαλβίδων μπορεί να είναι μεταβλητό με οποιοδήποτε είδος σύνδεσης
Σύνδεση
Στερεωμένος, ενωμένος στενά και περασμένος κλωστή κ.λπ.
Λεπτομέρειες συσκευασίας
Πακέτο φυσαλίδων για κάθε βαλβίδα.
Η εξωτερική συσκευασία είναι περιπτώσεις χαρτοκιβώτια ή κοντραπλακέ.
Ή σύμφωνα με το αίτημα των πελατών.
Λεπτομέρειες παράδοσης
Συνήθως μέσα σε 20 ημέρες μετά από να λάβει T/T κάτω - πληρωμή.
Λειτουργούσα ροπή (N.M)
|
DN25/1» |
DN40/1.5» |
DN50/2» |
2.5» |
DN65 |
3» |
DN80 |
DN100/4» |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Διάφορη λαβή:
1. Λαβή τραβήγματος
2.Multi-θέση λαβή (μπλε πλαστικό)
3.Multi-θέση λαβή (χάλυβας Stianless) κλειδώσιμη
|
Μέγεθος |
L1 |
L2 |
Β |
 |
|
|
DN10-DN40 |
0.5-1.5» |
126 |
20.2 |
8 |
|
|
DN50 |
2» |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3» |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4» |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6» |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12» |
284 |
30.2 |
14 |
|
Μέγεθος |
L1 |
L2 |
Β |
 |
|
|
DN10-DN40 |
0.5-1.5» |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2» - 3» |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4» |
164 |
22.2 |
11 |
|
Μέγεθος |
L1 |
L2 |
Β |
 |
|
|
DN10-DN40 |
0.5-1.5» |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2» - 3» |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4» |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5» - 6» |
166 |
30.2 |
14 |
