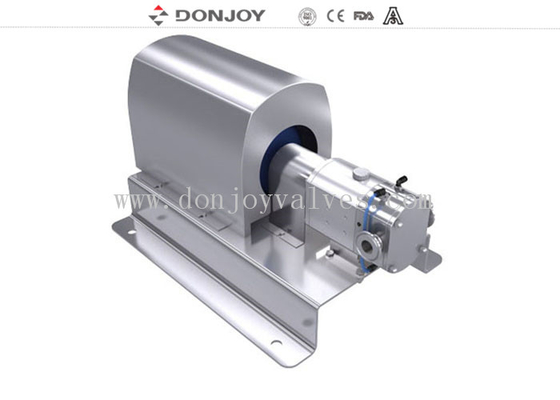

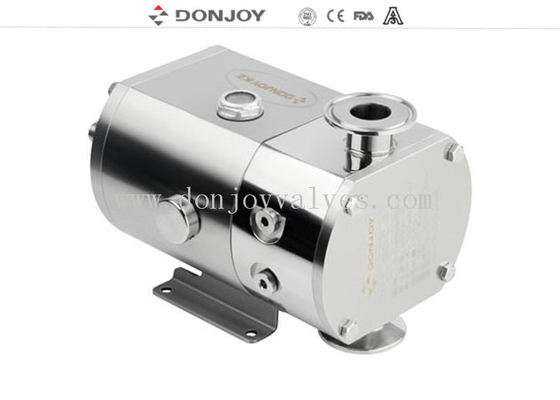

DONJOY Μίνι περιστρεφόμενη αντλία για μεταφορά γιαουρτιού και τυριού
Προδιαγραφές
|
Ονομασία του προϊόντος: |
Οριζόντια θετική μετατόπιση περιστροφικής αντλίας λοβών |
|
Υλικό: |
Όλο το SS316L/1.4301/1.4404 |
|
Υλικό σφραγίδας: |
EPDM (Κανονισμός, έγκριση FDA) |
|
Μέγιστη ροή: |
3000 λίτρα/ώρα |
|
Μέγιστη πίεση |
12bar/ 174PSI |
|
Μέγιστη θερμοκρασία λειτουργίας: |
150 C / 302 F |
|
Μαξ. στροφή: |
1450 στροφές |
|
Τύπος περιστροφίου: |
3 Άφησε τους ρότορες, 6 Άφησε τον ρότορα |
|
Μηχανική σφραγίδα: |
SIC/SiC/EPDM (πρότυπο) |
|
Δύναμη κινητήρα: |
00,75 kW, 1,5 kW,2.2kw,3.0kw |
|
Επιλογή σφράγισης: |
Υγιεινή μονάδα μηχανικής σφραγίδωσης Διπλή μηχανική σφραγίδα με σύστημα ψύξης |
|
Κινητήρας: |
ΑΜΒ,ΣΕΟ, 50Hz / 60Hz |
|
Επεξεργασία επιφάνειας: |
Εσωτερικά γυαλισμένα και εξωτερικά με αμμοσφαιρίνη |
|
Διαθέσιμη σύνδεση: |
Κελαμάρα, Κελαμάρα, Κελαμάρα, Κελαμάρα |
|
Διαθέσιμο πρότυπο: |
ΔΙΝ, SMS, 3Α, RJT, ISO/IDF |
|
Χρησιμοποιείται: |
Ελεκτική |
|
Πεδίο εφαρμογής: |
Γάλα, τρόφιμα, ποτά, φαρμακεία, καλλυντικά κλπ. |
| Δομή | Εγκαταστάθηκαν σε βάση από ανοξείδωτο χάλυβα |
| Προαιρετικό | Η τάση (v) 220-240,360-400,420-460,630-690 |
Περιγραφή
Επιλογές
1Μηχανική σφραγίδα: SIC / SICE / EPDM, TC / TC, EPDM
2- Μία σφραγίδα, διπλή μηχανική σφραγίδα
3- Ροτόρες: 2 αφήστε τον ροτόρα,3 Άφησε τους ρότορες, 6 Άφησε τον ρότορα
4. Σφραγίδα: FPM(Viton), NBR, EPDM
5Ζεστό μπουφάν για το άκρο του προσώπου
6Ολοκληρωμένο μπουφάν.
7Βόρεια σειρά TUR ή οριζόντια σειρά TUL
Πλεονέκτημα:
Απλή εγκατάσταση και αποσυναρμολόγηση
Ο άξονας και ο ρότορας υιοθετούν σχεδιασμό σύνδεσης spline, απλή εγκατάσταση και διάσπαση
Δύο κατευθύνσεις αναστρέψιμη, μπορεί να επιτευχθεί μόνο αλλάζοντας την κατεύθυνση της περιστροφής του κινητήρα
Μπορεί να χρησιμοποιηθεί για όλα τα είδη μέσου υψηλής και χαμηλής ιξώδους, χωρίς αλλαγή διαμόρφωσης
Η έξοδος/η είσοδος μπορεί να είναι οριζόντια ή κατακόρυφη, η οποία πραγματοποιείται μόνο με αλλαγή βάσης

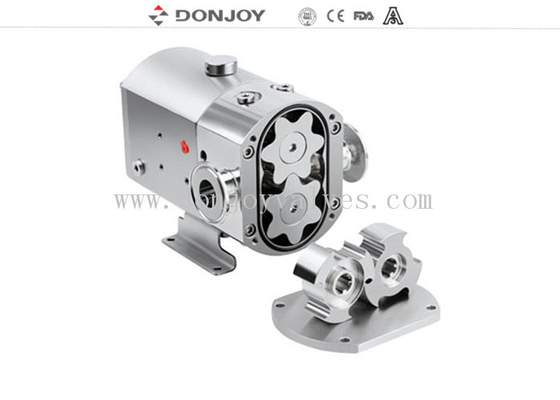

Οι ροτέρ 3 φύλλων και οι ροτέρ 6 φύλλων θα μπορούσαν να αντικατασταθούν χωρίς αλλαγή διαμόρφωσης
Εφαρμογές
Η αντλία αυτή είναι σχεδιασμένη για τη μεταφορά ιξώδους καθώς και χαμηλής ιξώδους μέσων στις βιομηχανίες επεξεργασίας τροφίμων, καλλυντικών και φαρμακευτικών προϊόντων.
Αρχές
1Καθώς οι λοβοί περιστρέφονται, ο χώρος στην πλευρά του υποκείμενου αυξάνεται καθώς ένας λοβός απομακρύνεται από τον άλλο, δημιουργώντας έτσι ένα μερικό κενό το οποίο τραβά το υγρό στον θάλαμο της αντλίας.
2Καθώς περιστρέφονται από τους άξονες, κάθε λοβός γεμίζει διαδοχικά και το υγρό μετατοπίζεται στην πλευρά παράδοσης.Τα μικρά κενά ανάμεσα στα ρούχα και ανάμεσα στους λοβούς και τους τοίχους του σώματος της αντλίας εξασφαλίζουν ότι τα κενά γεμίζουν δεόντως.
3Το περίβλημα της αντλίας είναι πλήρως γεμάτο και το υγρό διαφεύγει μέσω των δοντιών των λοβών και πιέζεται κατά των τοίχων των χώρων.
Κατεύθυνση ροής της αντλίας Mini lobe
Πίνακας επιλογής
Σχεδίαση
Συντήρηση και επισκευή
Η συντήρηση της αντλίας του λοβού, χωρίς το εργαστήριο λόγω της συμπαγής κατασκευής, μπορεί να γίνει εύκολα και σε πολύ σύντομο χρονικό διάστημα στο πεδίο.
Πριν από τη συντήρηση της αντλίας απαιτείται ο διαχωρισμός της ηλεκτρικής σύνδεσης στον κινητήρα της αντλίας.
• Η συντήρηση και η αλλαγή των λωβών, η σύνδεση μεταξύ της αντλίας και του κινητήρα και της αντλίας με συνδέσεις αγωγών μπορούν να γίνουν με τις βίδες χωρίς να αφαιρείται το μπροστινό κάλυμμα.
• Σε αυτό το τμήμα, μπορούν να εκτελεστούν καθαρισμός και συντήρηση των λοβών που αφαιρούνται εύκολα.
• Το μπροστινό σώμα για την αλλαγή της σφραγίδας πρέπει να αφαιρεθεί.
• Το πετρελαϊκό δοχείο απορροφώνει το πετρέλαιο από το πετρελαϊκό δοχείο με τακτά χρονικά διαστήματα και αντικαθιστά το πετρελαϊκό δοχείο με το ανοίγμα του βύστου.
• Το απαραίτητο καθαρισμό γίνεται αφού αφαιρεθούν όλα τα μέρη
Η κατεύθυνση περιστροφής του κινητήρα κατά τη λειτουργία της αντλίας σύμφωνα με τις ηλεκτρικές συνδέσεις πρέπει να είναι τρελή
