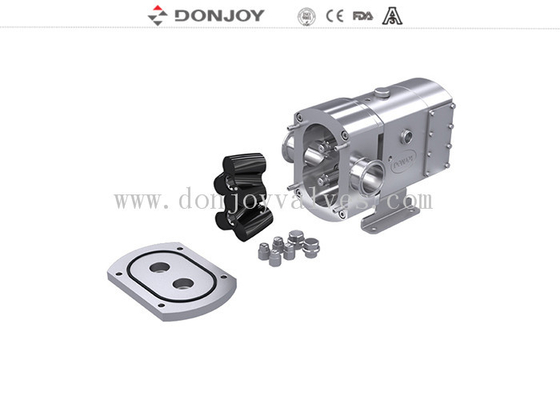

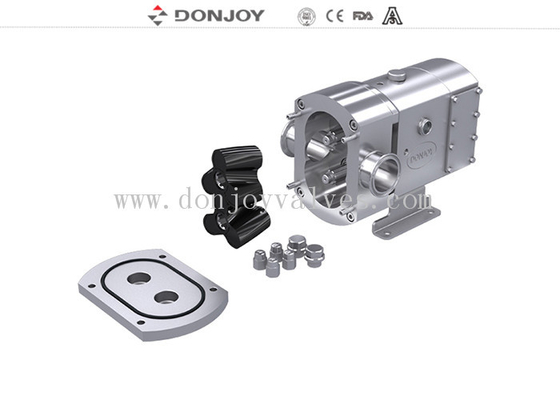

SS316L Οριζόντια Donjoy μίνι περιστρεφόμενη αντλία για τη μεταφορά μικρού ρυθμού ροής
Γρήγορη λεπτομέρεια
Αντλία λοβών, θετική αντλία, αντλία σοκολάτας, περιστρεφόμενη αντλία, αντλία σιρόπι.
Προδιαγραφές
|
Ονομασία του προϊόντος:
|
SSS316L Οριζόντια Donjoy μίνι περιστρεφόμενη αντλία για τη μεταφορά μικρού ρυθμού ροής
|
|
Υλικό:
|
SS316L/1.4404
|
|
Υλικό σφραγίδας:
|
SIC/SIC/EPDM (πρότυπο, έγκριση FDA)
|
|
Μέγιστη ροή:
|
62m3/h / 395 GPM
|
|
Μέγιστη πίεση
|
12bar/ 174PSI
|
|
Μέγιστη θερμοκρασία λειτουργίας:
|
150 C / 302 F
|
|
Μαξ. στροφή:
|
1450 στροφές
|
|
Τύπος περιστροφίου:
|
2 φύλλα, 3 φύλλα, πεταλούδα, πεταλούδα σήματος
|
|
Μηχανική σφραγίδα:
|
SIC/SiC/EPDM (πρότυπο)
|
|
Επιλογή σφράγισης:
|
Υγιεινή μονάδα μηχανικής σφραγίδωσης
Διπλή μηχανική σφραγίδα με σύστημα ψύξης
|
|
Κινητήρας:
|
ΑΜΒ, SEW, 50hz / 60hz
|
|
Επεξεργασία επιφάνειας:
|
Εσωτερική λαξευτική
|
|
Διαθέσιμη σύνδεση:
|
Κελαμάρα, Κελαμάρα, Κελαμάρα, Κελαμάρα
|
|
Διαθέσιμο πρότυπο:
|
DIN, SMS, 3A, RJT, ISO / IDF
|
|
Πιστοποιητικά:
|
3Α/54-02 (1580),
PED/97/23/ΕΚ,
Η Υπηρεσία Φαρμάκων.177.2600,
ISO9001/2008
|
|
Πεδίο εφαρμογής:
|
Γάλα, τρόφιμα, ποτά, φαρμακεία, καλλυντικά κλπ.
|
| Τύπος περιστροφίου |
Μπορεί να είναι προαιρετικό. |
| Λειτουργία |
Εφαρμόζεται στον καθαρισμό και την αποστείρωση CIP |
Σχεδιασμός και χαρακτηριστικά
1Οριζόντια TUL, οπτική TUR
2.Δομή γυμνού άξονα
3.Υγιεινή σχεδίαση της τοποθέτησης των ροτόρων
4Υγιεινή Μηχανική σφραγίδα, εύκολο καθαρισμό και συντήρηση
5- Εφαρμόζεται στον καθαρισμό και την αποστείρωση
6.Σύμφωνα με το πρότυπο 3A των ΗΠΑ
Επιλογές
1Μηχανική σφραγίδα: SIC/SICE/EPDM, TC/TC,EPDM
2- Μία σφραγίδα, διπλή μηχανική σφραγίδα
3- Ροτόρες: 2 ροτόρες αναχώρησης, 3 ροτόρες αναχώρησης, Ροτόρες πεταλούδας, Μοναδικοί ροτόρες πεταλούδας
4. Σφραγίδα: FPM(Viton), NBR, EPDM
5Η βαλβίδα ανακούφισης στο μπροστινό κάλυμμα
6Ενσωματωμένη βαλβίδα ασφαλείας
7Ζεστό μπουφάν για το άκρο του προσώπου
8Ολοκληρωμένο μπουφάν.
9Βόρεια σειρά TUR ή οριζόντια σειρά TUL
10Διαφορετικά Δίσκους και Επιδιορθώσεις
11Συγκρότηση σε βάση από ανοξείδωτο χάλυβα
12. Σύνδεση: Κλιπ ((DIN32676,3A,ISO),Καλώδιο ((DIN,SMS,RJT,IDF),Συβέρση βυθού,Φλέγγιση
13Τύπος κινητήρα Β5 συχνότητα κινητήρα 50HZ, 60HZ
14. Τετάρτη (v) 220-240,360-400,420-460,630-690
Τεχνικό στοιχείο
Α. Μικρή συνεχώς μεταβλητή μετάδοση
Β. Κουτί μετατροπής κινητήρα για ρύθμιση μετατροπής συχνότητας
C.Με σταθερή ταχύτητα μεταφοράς
Εφαρμογές
Η αντλία αυτή είναι σχεδιασμένη για τη μεταφορά ιξώδους καθώς και χαμηλής ιξώδους μέσων στις βιομηχανίες επεξεργασίας τροφίμων, καλλυντικών και φαρμακευτικών προϊόντων.
Αρχές
1Καθώς οι λοβοί περιστρέφονται, ο χώρος στην πλευρά του υποκείμενου αυξάνεται καθώς ένας λοβός απομακρύνεται από τον άλλο, δημιουργώντας έτσι ένα μερικό κενό το οποίο τραβά το υγρό στο θάλαμο της αντλίας.
2Καθώς περιστρέφονται από τους άξονες, κάθε λοβός γεμίζει διαδοχικά και το υγρό μετατοπίζεται στην πλευρά παράδοσης.Τα μικρά κενά ανάμεσα στα ρούχα και ανάμεσα στους λοβούς και τους τοίχους του σώματος της αντλίας εξασφαλίζουν ότι τα κενά γεμίζουν δεόντως.
3Το περίβλημα της αντλίας είναι πλήρως γεμάτο και το υγρό διαφεύγει μέσω των δοντιών των λοβών και πιέζεται κατά των τοίχων των χώρων.
Ανταγωνιστικό πλεονέκτημα
Η DONJOY είναι η μόνη εταιρεία που περνά εννέα σειρές προϊόντων από τον Αμερικανικό οργανισμό πιστοποίησης 3A στον τομέα των υγιεινών αντλιών και βαλβίδων της Ασίας.
