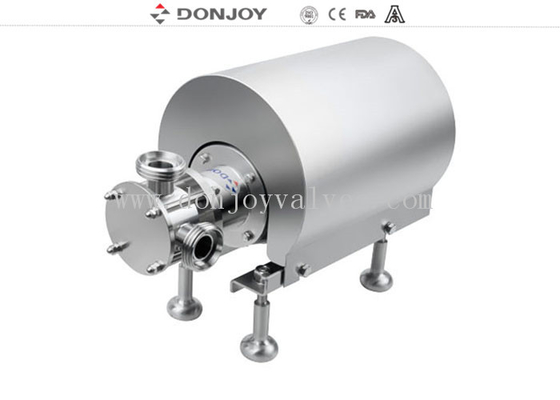

RX Flexibility EPDM Impeller Pump/ Ευέλικτη λύση για μεταφορά υγρών με υλικά SS316L
Περιγραφή
RX αντλία εύκαμπτου πτερυγίου
Μπορεί να επιτύχει περιστροφή δεξιόστροφα και αριστερόστροφα.
Μπορεί να αντλήσει και να μεταφέρει υγρό όταν η στάθμη του υγρού είναι χαμηλότερη από την είσοδο της αντλίας.max.5M
Η αντλία έχει σχεδιαστεί για τη μεταφορά υγρών χαμηλού και υψηλού ιξώδους καιυλικά που περιέχουν σωματίδια ή αέρια
Προδιαγραφές
|
Όνομα προϊόντος:
|
RX Flexibility EPDM Impeller Pump/ Ευέλικτη λύση για μεταφορά υγρών με υλικά SS316L
|
|
Υλικό σώματος αντλίας:
|
SS316L1.4404
|
|
Υλικό στεγανοποίησης:
|
EPDM (Standard, έγκριση FDA) FPM(Viton) και NBR
|
|
Μέγιστη ροή:
|
20m3/h
|
|
Μέγιστη κεφαλή:
|
40H(m)
|
|
Μέγιστη πίεση λειτουργίας:
|
4 bar
|
|
Μέγιστη λειτουργία Θερμοκρασία:
|
80 °C
|
|
Μηχανική στεγανοποίηση:
|
SIC/SiC/EPDM(Standard), C/SIC, TC/TC
|
|
Τύπος στεγανοποίησης:
|
Flushed διπλή μηχανική στεγανοποίηση/μονή μηχανική στεγανοποίηση (standard)
|
|
Ισχύς κινητήρα:
|
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw,
|
|
Τάση:
|
110V, 220V, 380V/440v
|
|
Κινητήρας:
|
ABB/εγχώριος/SIEMENS
|
|
Συχνότητα κινητήρα:
|
50HZ, 60HZ
|
|
Επεξεργασία επιφάνειας:
|
Ra≤0.6μm, EP=Ra0.4μm
|
|
Μοντέλο:
|
RX
|
|
Διαθέσιμη σύνδεση:
|
Tri-Clamp, Σπείρωμα, Φλάντζα
|
|
Διαθέσιμο πρότυπο:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Λειτουργία:
|
Ηλεκτρική
|
|
Επιλογή χαμηλής εκκένωσης :
|
Χαμηλή εκκένωση/βαλβίδα διαφράγματος/βαλβίδα σφαιριδίου/βαλβίδα πεταλούδας
|
|
Πιστοποιητικό:
|
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
|
Πεδίο εφαρμογής:
|
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακευτικά προϊόντα, καλλυντικά κ.λπ.
|
|
Υλικά πτερυγίων
|
NBR, EPDM, VITON
|
|
Λεπτομέρειες συσκευασίας:
|
Θήκη από κόντρα πλακέ ή προσαρμοσμένη. Ή σύμφωνα με το αίτημα των πελατών.
|
|
Λεπτομέρειες παράδοσης:
|
Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T.
|
Αρχή λειτουργίας

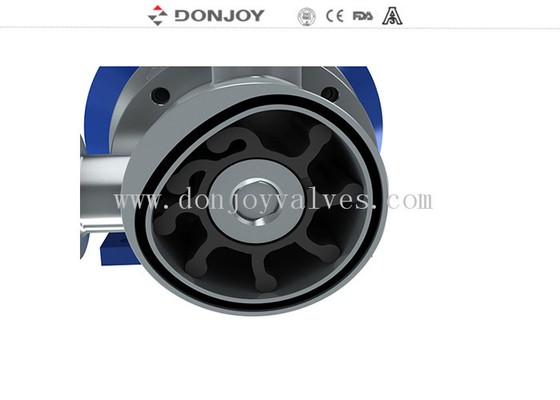

1. Στην είσοδο της αντλίας, λόγω της εσωτερικής έκκεντρης δομής του στάτορα της αντλίας, θα σχηματιστεί μερικό κενό μεταξύ των πτερυγίων του εύκαμπτου πτερυγίου όταν αυξάνεται ο όγκος. Η επακόλουθη αναρρόφηση θα τραβήξει το υγρό στην θάλαμο της αντλίας.
2. Το περιστρεφόμενο πτερύγιο μετέφερε το υγρό από την είσοδο στην έξοδο. Σε αυτό το στάδιο ο χώρος μεταξύ των πτερυγίων διατηρήθηκε ουσιαστικά σταθερός. Το κενό μεταξύ των πτερυγίων επιτρέπει σε μεγάλα στερεά σωματίδια να περάσουν από την αντλία και χωρίς ζημιά στο υγρό.
3. Το πτερύγιο έρχεται σε επαφή με το επίπεδο τμήμα της έκκεντρης εσωτερικής επιφάνειας στον στάτορα της αντλίας. Όταν το πτερύγιο κάμπτεται, ο όγκος μεταξύ των πτερυγίων θα μειώνεται συνεχώς και ομοιόμορφα από την αντλία.
Προηγμένος σχεδιασμός, απλή κατασκευή

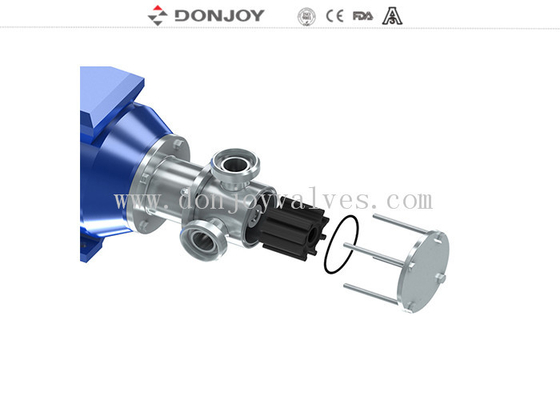

Η συντήρηση είναι απλή και οικονομική. Το κάλυμμα της αντλίας στερεώνεται με τέσσερα παξιμάδια ασφάλισης. Κατά τη συντήρηση του πτερυγίου και της στεγανοποίησης του άξονα της αντλίας, χρειάζεται μόνο να ξεβιδώσετε τα παξιμάδια.
Μηχανική στεγανοποίηση :
Υιοθετούμε μονή μηχανική στεγανοποίηση, η επιφάνεια στεγανοποίησης είναι κεραμικά άνθρακα-μετάλλου, η διάρκεια ζωής παρατείνεται. Στην εφαρμογή υγιεινής τροφίμων, οι μηχανικές στεγανοποιήσεις έχουν σχεδιαστεί για να καθαρίζονται εύκολα και να αποφεύγονται οι αυλακώσεις όπου μπορεί να σχηματιστεί ίζημα από το υγρό.
Υλικά:
• Σώμα και ανεμιστήρας: AISI 316L
• Φλάντζα: EPDM (κατάλληλο για τρόφιμα)
• Μηχανική στεγανοποίηση άξονα
Εφαρμογή RX υγιεινής
Η υγιεινή είναι υψίστης σημασίας στην επεξεργασία τροφίμων και γαλακτοκομικών προϊόντων. Το RX έχει σχεδιαστεί με γυαλισμένο ανοξείδωτο χάλυβα και πτερύγιο ποιότητας τροφίμων ή γάλακτος για να πληροί τις αυστηρές απαιτήσεις υγιεινής. Το ανοξείδωτο χάλυβα υγιεινής RX είναι εύκολο να καθαριστεί, το οποίο χρησιμοποιεί στεγανοποίηση άξονα χωρίς σχισμές που δεν προκαλεί εναπόθεση υγρού και το χρησιμοποιημένο υλικό πτερυγίου έχει δοκιμαστεί και εγκριθεί. και είναι πιστοποιημένο ότι συμμορφώνεται με τους κανονισμούς του FDA. Τυπικά προϊόντα κατάλληλα για παράδοση από την αντλία, όπως: Γάλα, αποβουτυρωμένο γάλα, κρέμα, τυρόπηγμα, γιαούρτι, ορός γάλακτος, σβώλοι, σιρόπι, καρυκεύματα, ζελατίνη, μέλι, μαρμελάδα, αλοιφή, κονσερβοποιημένα τρόφιμα, ποτά, κρασί, μπύρα, χυμός φρούτων και μπαχαρικά.
Εφαρμογή RX της βιομηχανίας
Η αντλία εύκαμπτου πτερυγίου RX θα μπορούσε επίσης να εφαρμοστεί στην κατάσταση χωρίς υγειονομική απαίτηση, ωστόσο, εξακολουθεί να είναι ως κύρια αντλία από ανοξείδωτο χάλυβα. Η αντλία από ανοξείδωτο χάλυβα RX είναι ιδιαίτερα κατάλληλη για τη μεταφορά όξινων υγρών, αργίλων, πρόσθετων σκυροδέματος, απορρυπαντικών, χρωστικών, χημικών επεξεργασίας φιλμ, μελανιού και καλλυντικών επεξεργασίας λυμάτων αντλούνται επίσης σε αυτόν τον τύπο αντλίας συχνά, συμπεριλαμβανομένων των ακόλουθων προϊόντων: σαπούνι, σαμπουάν, απορρυπαντικό και ενυδατική κρέμα.
Πίνακας επιλογής
Σχέδιο
Τρόπος σύνδεσης
Ροή και κεφαλή
