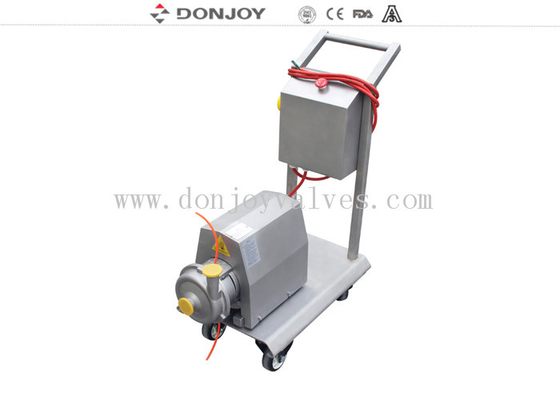

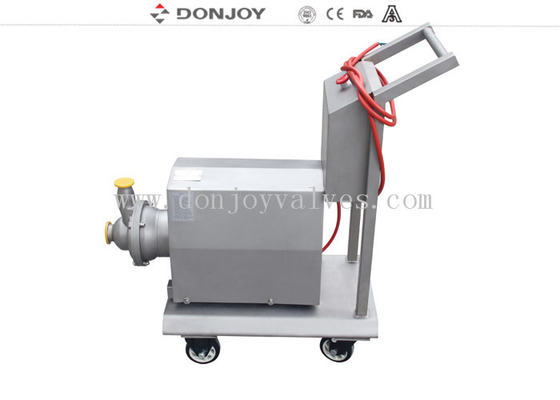

Αντλία υψηλής καθαρότητας για εφαρμογές επιστροφής CIP στη φαρμακευτική βιομηχανία με υλικά 316
Λύση για υψηλή απόδοση, χαμηλό θόρυβο, μεγάλη αναρρόφηση, απλή συντήρηση, υψηλή καθαρότητα
Διάφορες εφαρμογές για τη σειρά CIP
Εξαιρετική ικανότητα αυτο-αναρρόφησης έως 8 μέτρα, αρνητική πίεση μπορεί να είναι -0,8 bar
Λύση CIP
Άδειασμα δεξαμενής
Χαμηλή στάθμη υγρού μπορεί να είναι αναρρόφηση 8 μέτρων
|
Όνομα προϊόντος:
|
Αυτο-αναρροφητικές φυγοκεντρικές αντλίες CIP σειράς L για επεξεργασία κρασιού
|
|
Υλικό σώματος βαλβίδας:
|
Ανοξείδωτο ατσάλι 304 / 316L
|
|
Υλικό στεγανοποίησης:
|
EPDM (Standard, έγκριση FDA) FPM (Viton) και NBR
|
|
Μέγιστη ροή:
|
40 m³/h
|
|
Μέγιστη ταχύτητα:
|
3600 min-1
|
|
Μέγιστη κεφαλή:
|
42m
|
|
Επιλογή CIP:
|
Σύμφωνα με την πραγματική κατάσταση
|
|
Λειτουργία οδήγησης:
|
Με πτερωτή εγκατεστημένη στην είσοδο.
|
|
Μηχανική στεγανοποίηση:
|
C/SIC/EPDM
|
|
Τύπος στεγανοποίησης:
|
Ξεπλυμένη διπλή μηχανική στεγανοποίηση/μονή μηχανική στεγανοποίηση (standard)
|
|
Κινητήρας:
|
ABB / εγχώριο είναι προαιρετικό
|
|
Συχνότητα κινητήρα:
|
50HZ, 60HZ
|
|
Επεξεργασία επιφάνειας:
|
IΕσωτερικό γυαλισμένο και αμμοβολή εξωτερικά
|
|
Δομή εφαρμογής:CIP L
|
Διαθέσιμη σύνδεση:
|
|
Tri-Clamp, Thread, Flange
|
Διαθέσιμο πρότυπο:
|
|
DIN, SMS, 3A, RJT, ISO/IDF
|
Λειτουργία:
|
|
Ηλεκτρική
|
Επιλογή χαμηλής εκκένωσης:
|
|
Χαμηλή εκκένωση/βαλβίδα διαφράγματος/βαλβίδα σφαιριδίου/βαλβίδα πεταλούδας
|
Πιστοποιητικό:
|
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008
|
Πεδίο εφαρμογής:
|
|
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακευτική, καλλυντικά κ.λπ.
|
Λεπτομέρειες συσκευασίας:
|
|
Θήκη από κόντρα πλακέ ή προσαρμοσμένη. Ή σύμφωνα με το αίτημα των πελατών.
|
Λεπτομέρειες παράδοσης:
|
|
Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T.
|
Υλικά:
|
· Εξαρτήματα σε επαφή με το μέσο άντλησης: AISI 304 / AISI 316L
· Άλλα μέρη: AISI 304
· Φλάντζες (standard): .EPDM (FDA)
· Μηχανική στεγανοποίηση (standard): C/SiC/EPDM
· Φινίρισμα εσωτερικής επιφάνειας: Γυαλισμένο
· Φινίρισμα εξωτερικής επιφάνειας: Αμμοβολή
Εφαρμογή:
· Η αντλία είναι μια υγειονομική αντλία εκκίνησης πλευρικού καναλιού, είναι κατάλληλη για επεξεργασία τροφίμων, φαρμακευτική και χημική βιομηχανία.
· Είναι ειδικά σχεδιασμένη για την άντληση υλικών που περιέχουν αέρα ή αέριο και μπορεί επίσης να χρησιμοποιηθεί για αρνητική αναρρόφηση με προηγούμενη εκκίνηση καθώς και με εξοπλισμό φιλτραρίσματος.
· Μπορεί να χρησιμοποιηθεί με κρασί, λάδι, σιρόπια, πτητικά προϊόντα όπως αλκοόλ, και άλλα διαλυτικά ή με προϊόντα σε θερμοκρασίες κοντά στο σημείο βρασμού. Ωστόσο, η κύρια χρήση αυτής της αντλίας είναι για την επιστροφή CIP.
Τύπος κινητήρα: B35, Συχνότητα κινητήρα: 50HZ/60HZ
Αρχές λειτουργίας
1. Η πτερωτή στεγάζεται μεταξύ του σώματος εισόδου και του περιβλήματος venturi και περιστρέφεται σε συνδυασμό με τον άξονα της αντλίας
2. Η περιστροφή της πτερωτής και η διάταξη του πλευρικού καναλιού, δημιουργεί αρνητική πίεση μέσα στο σώμα εισόδου
3. Η οποία δημιουργεί τη δύναμη αναρρόφησης της αντλίας. Ταυτόχρονα, το ρευστό λαμβάνει ενέργεια με τη μορφή κινητικής ενέργειας και ενέργειας πίεσης, και αυτό το ωθεί μέσω του περιβλήματος της πτερωτής.
Μηχανικός Σχεδιασμός
Η μηχανική στεγανοποίηση της αυτο-αναρροφητικής φυγοκεντρικής αντλίας Donjoy DJ-CIP-L Series ερευνάται και αναπτύσσεται μαζί με την ευρωπαϊκή σουηδική διάσημη εταιρεία. Η μηχανική στεγανοποίηση είναι σχεδιασμένη με ισορροπία πίεσης και εξαιρετικά μεγάλη διάρκεια ζωής. Μπορεί να αποσυναρμολογηθεί και να συντηρηθεί εύκολα χωρίς ειδικά εργαλεία. Η υγειονομική καθαρότητα είναι σύμφωνα με την ΕΕ EHEDG, USA 3-A-02-11, FDA1772600 και ούτω καθεξής. Και έχει πολλές διαμορφώσεις.
Επιλογή υλικών μηχανικής στεγανοποίησης:
1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.
Τεχνικά πλεονεκτήματα
1. Η αποσυναρμολόγηση και η εγκατάσταση συντήρησης μπορούν να ολοκληρωθούν χωρίς επαγγελματικό προσωπικό και ειδικά εργαλεία.
2. Αρχική χρήση της εγκατάστασης εντοπισμού σφαλμάτων, ακόμη και αν μια σύντομη αντίστροφη περιστροφή δεν θα καταστραφεί.
3. Η πτερωτή και ο άξονας συνδέονται με κλειδί, η πτερωτή και ο περιστρεφόμενος δακτύλιος μηχανικής στεγανοποίησης συνδέονται με πείρο
Ο στατικός δακτύλιος μηχανικής στεγανοποίησης και το σώμα της αντλίας συνδέονται με φλάντζα ειδικού σχήματος
4. Συμβατό με μονή και διπλή μηχανική στεγανοποίηση, χρειάζεται μόνο να αλλάξετε τη μηχανική στεγανοποίηση.
ΠΡΟΤΥΠΟ ΣΥΝΔΕΣΗΣ ΕΙΣΟΔΟΥ & ΕΞΟΔΟΥ ΑΝΤΛΙΑΣ CIP SERIES
Σύνδεση: Thread, clamped, Flange, Aspetic Flange, KF κ.λπ.
Πρότυπο: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I LINE
Πίνακας επιλογής αυτο-αναρροφητικής φυγοκεντρικής αντλίας CIP:
Για περισσότερες λεπτομέρειες επικοινωνήστε μαζί μας απευθείας
