Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
Αριθμό μοντέλου:
Γ-τοπ-1421/1721
μας ελάτε σε επαφή με
Βίντεο
Βίντεο
Ελεγκτές εξοπλισμού από ανοξείδωτο χάλυβα για υγειονομικά τρόφιμα
Ειδικότητα
|
Ονομασία του προϊόντος |
Ελεγκτής |
|
Μεσαία |
Λιπασμένος συμπιεσμένος αέρας, αδρανή αέρια |
|
Μέγιστη θερμοκρασία λειτουργίας |
70°C |
|
Εργασιακή πίεση |
1.5 bar - 7 bar (22 PSI έως 102 PSI) |
|
Συνδετήρας |
G1/8" |
|
Επίπεδο προστασίας |
Διάκριση IP67 |
|
Δρομή αέρα |
200 NL |
|
Εγκεφαλικό |
Ελάχιστο 3 mm, μέγιστο 70 mm |
|
Μαξ. C - Μονάδες TOP |
31 C - Μονάδες TOP |
|
Δικτύωμα συνδέσεως |
2 μέτρα |
|
ΑΣ-Ι BUS |
μέγιστο μήκος: 1m |
|
Λειτουργία |
Για έλεγχο θέσης βαλβίδας |
|
Ειδικότητα |
Ανταγωγικός αισθητήρας θέσης |
Πίνακας επιλογής μοντέλου
| Ελεγκτής C-TOP 1421/1721 /222a ((Συστήνεται έκδοση) | |||
|
Έλεγχος εισόδου | Συνιστώ τον ενεργοποιητή | Σημείο εξόδου |
| 1 σόλενοειδής βαλβίδα | Πνευματικός ενεργοποιητής μονοδραστικής δράσης | PNP 2 θέση 4-20mA | |
| 2 βαλβίδες ηλεκτροσόκ | Πνευματικοί ενεργοποιητές διπλής δράσης | Η θέση PNP 2 4-20mA | |
| 3 βαλβίδες σόλενοειδούς | για βαλβίδες ασφαλείας ανάμειξης | Η θέση PNP 3 4-20mA | |
| 3 Σολενοειδείς βαλβίδες | για βαλβίδες ασφαλείας από ανάμειξη | Θέση PNP 4 (συμπεριλαμβανομένου του εξωτερικού αισθητήρα 1pc) 4-20mA | |
| Ελεγκτής C-TOP 1421/1721/2221 (έκδοση πρωτόκολλου λεωφορείου AS-I BUS-V3.0) | |||
|
Έλεγχος εισόδου | Συνιστώ τον ενεργοποιητή | Σημείο εξόδου |
| 1 σόλενοειδής βαλβίδα | Πνευματικός ενεργοποιητής μονοδραστικής δράσης | PNP 2 θέση 4-20mA | |
| 2 βαλβίδες ηλεκτροσόκ | Πνευματικοί ενεργοποιητές διπλής δράσης | Η θέση PNP 2 4-20mA | |
| 3 βαλβίδες σόλενοειδούς | για βαλβίδες ασφαλείας ανάμειξης | Η θέση PNP 3 4-20mA | |
Εφαρμογές
Το C-TOP είναι ένας πνευματικός ελεγκτής που έχει σχεδιαστεί για να εξασφαλίζει μια βέλτιστη βαλβίδα ελέγχου.
Είναι συμβατό με τα περισσότερα αυτόματα συστήματα PLC.
θα μπορούσε να τοποθετηθεί σε όλα τα είδη των πνευματικών βαλβίδων, όπως βαλβίδα απορρόφησης μείγματος, βαλβίδα πεταλούδας, βαλβίδα μπάλας, βαλβίδα διαφράγματος, βαλβίδα αναστροφής και βαλβίδα σφαίρας κλπ.
Σχεδιασμός και χαρακτηριστικά
Σύνδεση αισθητήρων με σόλενοειδή βαλβίδα (ενεργοποιητής) εύκολα, γρήγορα και οικονομικά με AS - I BUS mastering.
Δεδομένου ότι τα καλώδια μειώνονται σε μεγάλο βαθμό, η εγκατάσταση και η εκκίνηση γίνονται πιο βολικές.
Εξάλλου, ο χρόνος έναρξης μειώνεται και μπορεί να αποφευχθούν κάποια κρυμμένα προβλήματα στην εγκατάσταση.ΑΣ - I διακόπτης αντικατάστασης μόνωσης και ο ίδιος ο διακόπτης καλωδίου.
C - TOP Μονάδα ελέγχου βαλβίδας - - 2014
Έκδοση ρύθμισης εκτόξευσης
|
Σχήμα |
Αισθητήρας |
Σωληνωτή βαλβίδα |
Δύναμη |
Σύνδεση |
Παρατηρήσεις |
|
1421-05-S1-V1 |
1 |
1 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Μοναδική ηθοποιία |
|
1421-05-S1-V2 |
1 |
2 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Διπλή υποκριτική |
|
1421-05-S1-V3 |
1 |
3 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Τρεις επιπτώσεις (αποσταλτική βαλβίδα μείγματος) |
|
1421-05-S1-V1-AS |
1 |
1 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Μοναδική ηθοποιία |
|
1421-05-S1-V2-AS |
1 |
2 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Διπλή υποκριτική |
|
1421-05-S1-V3-AS |
1 |
3 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Τρεις επιπτώσεις (αποσταλτική βαλβίδα μείγματος) |
Μηχανική ρύθμιση
|
Σχήμα |
Αισθητήρας |
Σωληνωτή βαλβίδα |
Δύναμη |
Σύνδεση |
Παρατηρήσεις |
|
1421-05-S1-V1-M |
1 |
1 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Μοναδική ηθοποιία |
|
1421-05-S1-V1-M |
2 |
1 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Μοναδική ηθοποιία |
|
1421-05-S1-V2-M |
2 |
2 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Διπλή υποκριτική |
|
1421-05-S1-V3-M |
3 |
3 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Τρεις επιδράσεις (κλειδιά προστασίας από μείγματα) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Μοναδική ηθοποιία |
|
1421-05-S1-V1-AS-M |
2 |
1 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Μοναδική ηθοποιία |
|
1421-05-S1-V2-AS-M |
2 |
2 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Διπλή υποκριτική |
|
1421-05-S1-V3-AS-M |
3 |
3 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Τρεις επιδράσεις (κλειδιά προστασίας από μείγματα) |

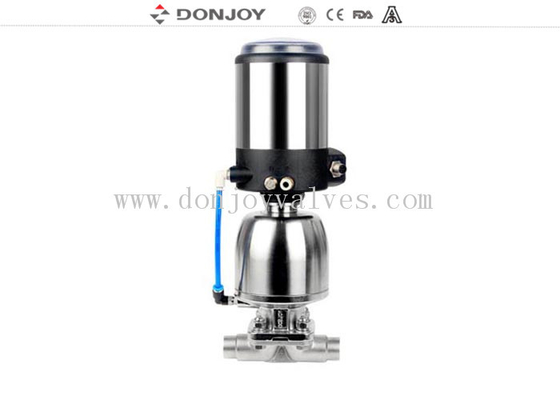

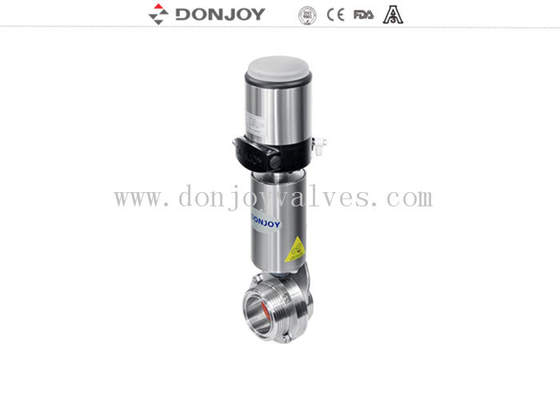

Εγκατάσταση

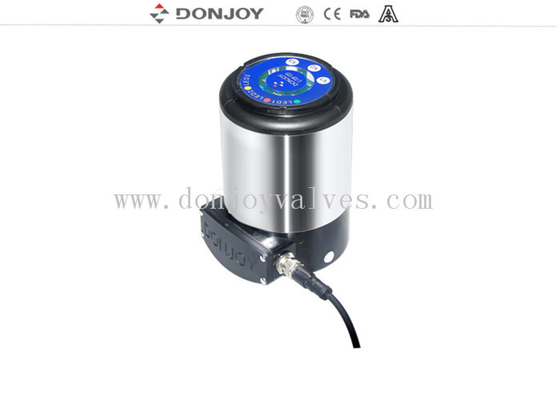

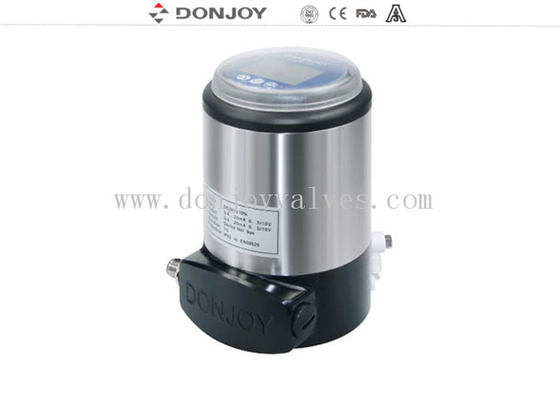

Εμφάνιση προϊόντος
