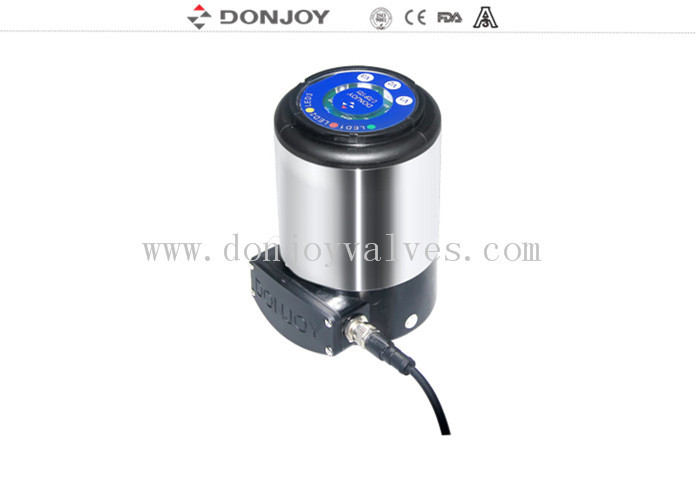

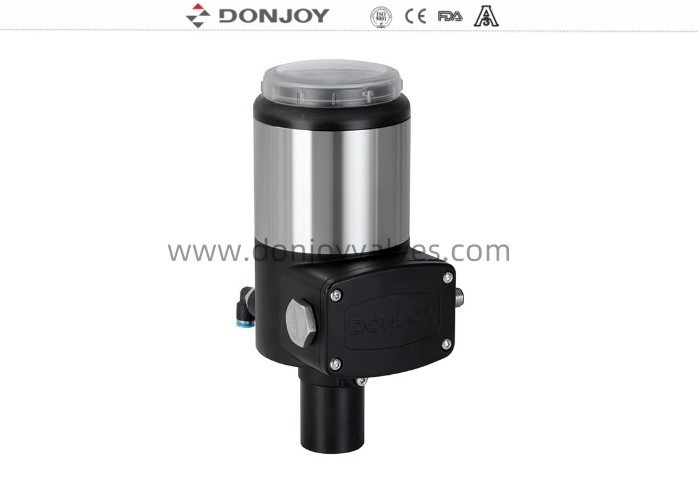

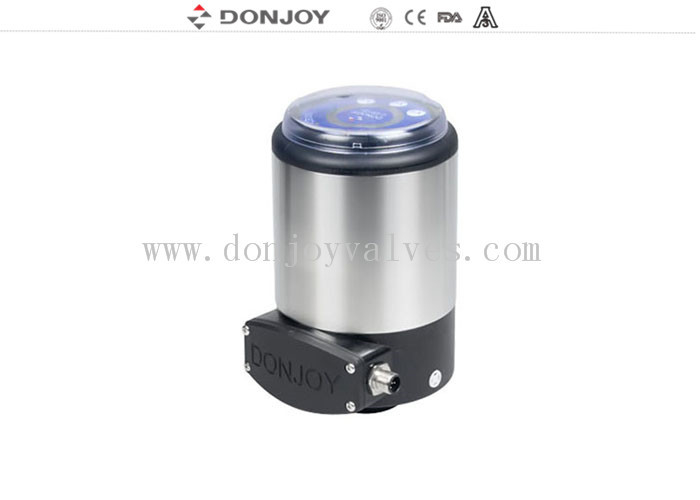

Ελέγχου βαλβίδας C-TOP-2221 IO LINK

Περιγραφή Ελεγκτή Βαλβίδας DONJOY TOP C-TOP-2221:

Το Donjoy C-TOP-2211 είναι μια νέα πνευματική κεφαλή ελέγχου, σχεδιασμένη για τον έλεγχο διαδικασιών βαλβίδων, είναι συμβατό με τα περισσότερα συστήματα PLC ή DCS
(προγραμματιζόμενος λογικός ελεγκτής) συστήματα αυτοματισμού, με ψηφιακή επικοινωνία. Περιλαμβάνει μετάδοση σήματος, ένδειξη θέσης και έλεγχο βαλβίδας για τον έλεγχο όλων των τύπων βαλβίδων διεργασιών. Με πολλές εκδόσεις και υποστηρίζει σήμα PNP, DCS, IO-Link, AS- I BUS.

Η τεχνολογία ελέγχου βαλβίδων DONJOY έχει ιστορία άνω των 20 ετών στην έρευνα και ανάπτυξη και κατασκευή και έχει αναβαθμιστεί και επαναληφθεί στην τέταρτη γενιά. Ταυτόχρονα, έχει διαμορφωθεί μια πλήρης σειρά τεχνολογιών ελέγχου βαλβίδων, που περιλαμβάνει μονάδες ελέγχου βαλβίδων, συσκευές ανάδρασης θέσης βαλβίδας και ρυθμιστές θέσης βαλβίδας:

Χαρακτηριστικά κεφαλής ελέγχου βαλβίδας C-TOP-2221

Το C-TOP-2221 είναι ένας εγγενώς ασφαλής αντιεκρηκτικός σχεδιασμός με πιστοποιητικό ATEX

-Αυτόματη ρύθμιση με ένα πλήκτρο
-Λειτουργία κατά της διαρροής της βαλβίδας
-Λειτουργία ανάδρασης σφάλματος βαλβίδας
-Διαφορετικές θέσεις βαλβίδας εμφανίζουν διαφορετικά χρώματα φωτεινών ενδείξεων LED
-Ανάδραση σήματος: PNP NPN παθητική επαφή 4-20mA
-Επικοινωνία διαύλου: |0-Link; AS-IV3.0
-Τροφοδοσία: DC24V ±10%
-Διαδρομή: 60mm;30mm
-Η ακρίβεια της θέσης της βαλβίδας μπορεί να ρυθμιστεί επί τόπου: 0.2mm, 0.5mm,1mm,2mm,3mm
-Το υψηλό και χαμηλό χρώμα μπορεί να ρυθμιστεί επί τόπου

Προδιαγραφές C-TOP-2221-DCS

Είσοδος: Ψηφιακό σήμα DC 24V+(PNP)
Έξοδος: Ψηφιακό σήμα NPN ή PNP (Οι συγκεκριμένες παράμετροι εξαρτώνται από την κοινή είσοδο)

Προδιαγραφές C-TOP-2221-IO-Link

Επικοινωνία διεπαφής I0-Link V1.1

Ο ελεγκτής C-TOP-2211-I0-link είναι μια πνευματική κεφαλή ελέγχου τοποθετημένη στην κορυφή ενός πνευματικού ενεργοποιητή βαλβίδας, είναι συμβατός με τον σταθμό master διεπαφής l0-link με διεθνή πρότυπα, περιλαμβάνει μετάδοση σήματος, ένδειξη θέσης LED, έλεγχο ανοίγματος και κλεισίματος βαλβίδας και άλλες λειτουργίες. Το χρώμα και η ακρίβεια θέσης του φωτός LED θέσης μπορούν επίσης να επαναρυθμιστούν μέσω του εγγράφου IODD σύμφωνα με τις συνθήκες εργασίας ή τις προτιμήσεις του χρήστη. Η μέθοδος ρύθμισης είναι πολύ απλή. Μπορεί να επιτευχθεί "PC ή PLC σε συνδυασμό με περιγραφή αρχείου 1ODD".

Το AS-I είναι ένα είδος συστήματος διαύλου πεδίου. Μπορεί να διασυνδέσει τον ελεγκτή και τον δυαδικό αισθητήρα (υποδεέστερη συσκευή) με τον εξοπλισμό ελέγχου ενός ανώτερου υπολογιστή (κύριος έλεγχος). Η σύνδεση πραγματοποιείται για επικοινωνία μέσω ενός επίπεδου καλωδίου που παρέχει τροφοδοσία στον ηλεκτρομαγνητικό σωλήνα και τον αισθητήρα.
