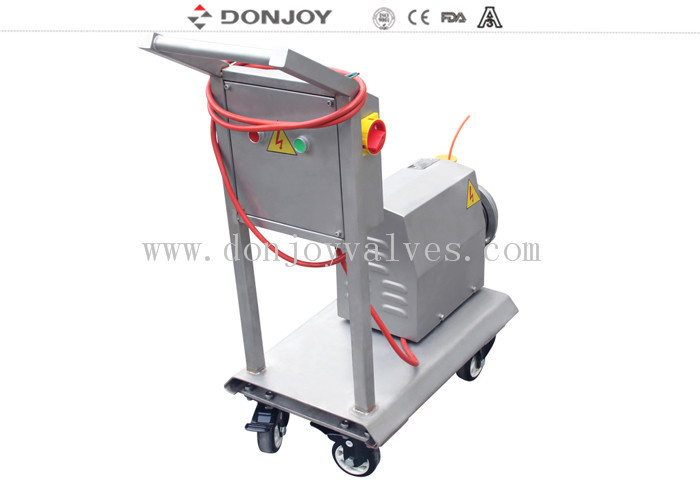

Αντλία Αυτοεξαέρωσης 8 μέτρων / Αντλίες CIP Υψηλής καθαρότητας
Λύση για υψηλή απόδοση, χαμηλό θόρυβο, μεγάλη αναρρόφηση, απλή συντήρηση, υψηλή καθαρότητα
Διάφορες Εφαρμογές για τη Σειρά CIP
Ανώτερη ικανότητα αυτοεξαέρωσης έως 8 μέτρα, αρνητική πίεση μπορεί να είναι -0,8 bar
Λύση CIP
Άδειασμα δεξαμενής
Χαμηλό επίπεδο υγρού μπορεί να είναι 8 μέτρα αναρρόφηση
Προδιαγραφές
|
Όνομα προϊόντος:
|
Αντλία CIP / Αντλία επιστροφής
|
|
Υλικό σώματος:
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Υλικό στεγανοποίησης:
|
EPDM (Τυπικό, έγκριση FDA) FPM (Viton) και NBR
|
|
Μέγιστη ροή:
|
35 m3/h
|
|
Μέγιστη ταχύτητα:
|
3600 min-1
|
| Μέγιστες στροφές: |
1750Min - 1 |
| Μέγιστο ύψος αναρρόφησης |
8m / 22 ft |
|
Μέγιστη πίεση:
|
42H(m)
|
|
Μέγιστη πίεση λειτουργίας:
|
4.2Bar
|
|
Μέγιστη λειτουργία
Θερμοκρασία:
|
120 °C
|
|
Μηχανική στεγανοποίηση:
|
C /SIC /EPDM
|
|
Κινητήρας:
|
ABB / εγχώριος
|
|
Συχνότητα κινητήρα:
|
50HZ, 60HZ
|
|
Διαθέσιμη σύνδεση:
|
Tri-Clamp, Σπείρωμα, Φλάντζα
|
|
Διαθέσιμο πρότυπο:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Λειτουργία:
|
Ηλεκτρική
|
|
Επιλογή χαμηλής εκκένωσης:
|
Χαμηλή εκκένωση / διάφραγμα βαλβίδας / σφαιρική βαλβίδα / πεταλούδα βαλβίδα
|
|
Πεδίο εφαρμογής:
|
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακεία, καλλυντικά κ.λπ.
|
Εφαρμογές
1. Αυτή η αντλία είναι μια υγειονομική αντλία αυτοεξαέρωσης με πλευρικό σχεδιασμό, κατάλληλη για τη βιομηχανία επεξεργασίας τροφίμων, φαρμακευτικών προϊόντων και χημικών.
2. Είναι ειδικά σχεδιασμένη για την άντληση υλικών που περιέχουν αέρα ή αέριο, και μπορεί επίσης να χρησιμοποιηθεί για αρνητική αναρρόφηση με προηγούμενη πλήρωση, καθώς και με εξοπλισμό φιλτραρίσματος.
3. Μπορεί να χρησιμοποιηθεί για κρασί, λάδι, σιρόπια, πτητικά προϊόντα όπως αλκοόλ, και άλλους διαλύτες ή με προϊόντα σε θερμοκρασίες κοντά στο σημείο βρασμού. Ωστόσο, η κύρια χρήση αυτής της αντλίας είναι για ανάκτηση CIP.
Αρχές λειτουργίας

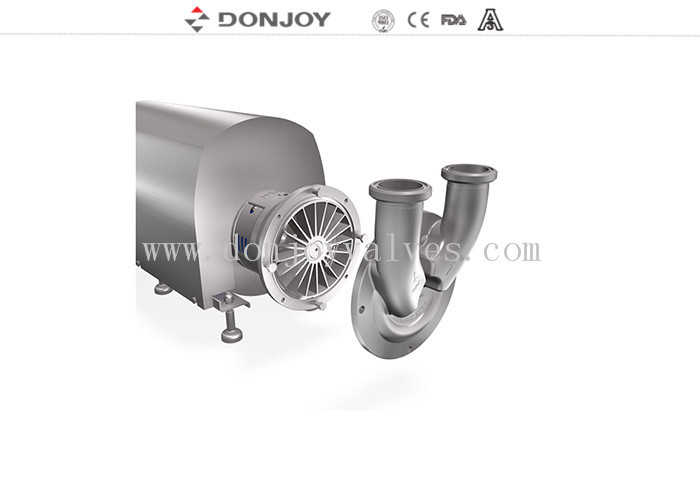

1. Ο τροχός είναι στεγασμένος μεταξύ του σώματος εισόδου και του περιβλήματος Venturi και περιστρέφεται σε συνδυασμό με τον άξονα της αντλίας.
2. Η περιστροφή του τροχού και η διάταξη του πλευρικού καναλιού, δημιουργούν αρνητική πίεση μέσα στο σώμα εισόδου.
3. Η οποία παράγει τη δύναμη αναρρόφησης της αντλίας. Ταυτόχρονα, το ρευστό λαμβάνει ενέργεια με τη μορφή κινητικής ενέργειας και ενέργειας πίεσης, και αυτό το ωθεί μέσω του περιβλήματος του τροχού.
Σχεδιασμός και χαρακτηριστικά
1. Κάλυμμα κινητήρα κατασκευασμένο από ψυχρής έλασης λαμαρίνα
2. Σώμα εισόδου και τροχός από χύτευση επένδυσης από ανοξείδωτο χάλυβα
3. Η μηχανική στεγανοποίηση αποτρέπει την επαφή μεταξύ του ελατηρίου και του αντλούμενου ρευστού.
4. Υποστήριξη από ανοξείδωτο χάλυβα
5. Φινίρισμα επιφάνειας: Αμμοβολή
6. Σύνδεση: Σπείρωμα/ Σφιγκτήρας / Παξιμάδι /, DIN11864 Ασηπτικό, KF
7. Πρότυπο: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
Σύστημα μηχανικής στεγανοποίησης:
Η μηχανική στεγανοποίηση της αυτοεξαερωτικής αντλίας της σειράς Donjoy DJ-CIP ερευνάται και αναπτύσσεται μαζί με μια διάσημη ευρωπαϊκή σουηδική εταιρεία. Η μηχανική στεγανοποίηση είναι σχεδιασμένη με ισορροπία πίεσης και εξαιρετικά μεγάλη διάρκεια ζωής, μπορεί να αποσυναρμολογηθεί και να συντηρηθεί εύκολα χωρίς ειδικά εργαλεία. Η υγειονομική καθαρότητα είναι σύμφωνα με τα EU EHEDG, USA 3-A-02-11, FDA1772600 και ούτω καθεξής. Και έχει πολλές διαμορφώσεις
Μηχανική στεγανοποίηση (τυπική): C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM..
Τεχνικές προδιαγραφές
- Μέγιστη ροή: 30m³/h/132GPM
- Μέγιστη πίεση: 30 H(M)
- Μέγιστη πίεση: 3bar/43 PSI
- Μέγιστη θερμοκρασία λειτουργίας: 120°C/248°F
- Μέγιστες στροφές: 1750 min
- Μέγιστο ύψος αναρρόφησης: 8M /22ft
-
- Πίνακας επιλογής αυτοεξαερωτικής αντλίας σειράς CIP U
Φύλλο δεδομένων αυτοεξαερωτικής αντλίας σειράς CIP U
Ανταγωνιστικό πλεονέκτημα
“Η DONJOY είναι η μόνη εταιρεία που έχει περάσει εννέα σειρές προϊόντων από τον Αμερικανικό οργανισμό πιστοποίησης 3A στον τομέα των υγειονομικών αντλιών και βαλβίδων της Ασίας.”
Ετικέτες: Αντλία Donjoy, Υγειονομική αντλία, Αντλία CIP, Αυτοεξαερωτική αντλία, Αντλία τροφίμων
