Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
μας ελάτε σε επαφή με
Βίντεο

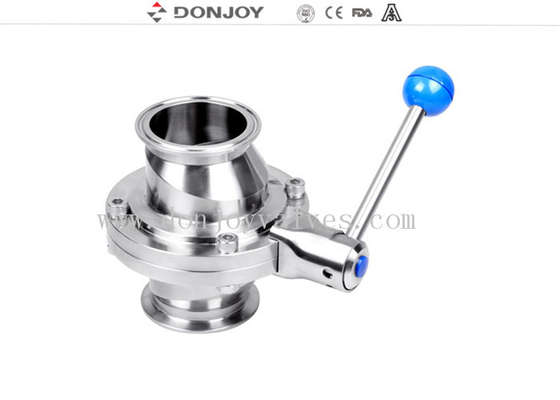

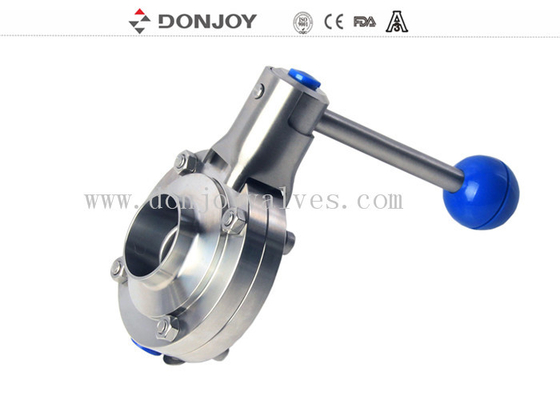

DONJOY Χάλυβα από ανοξείδωτο χάλυβα χειροκίνητη συγκόλληση μαστούρας αερισμός βαλβίδα πεταλούδας λαβή τράβηξης λαβή EPDM συμπίεση 10 bar
Τεχνικές προδιαγραφές
Μέγιστη πίεση: 10Bar ((DN25-DN100), 8Bar (DN125-DN150), 5Bar ((DN200-DN300)
Ελάχιστη πίεση:0.2Bar
Εργασιακή θερμοκρασία: -10 °C έως +120 °C (EPDM)
0.5-2 mm κενό μεταξύ δίσκου και σφραγίδας
Προδιαγραφές
|
Ονομασία του προϊόντος: |
Βαλβίδα πεταλούδας αερισμού |
|
Υλικό σώματος βαλβίδας: |
SS304/316L |
|
Υλικό σφραγίδας: |
EPDM (πρότυπο) FPM/SILICON/NBR, FDA177.2600 |
|
Μέγιστη πίεση εργασίας: |
10bar |
|
Μέγιστη θερμοκρασία λειτουργίας: |
120 βαθμοί C |
|
Διαθέσιμο μέγεθος: |
DN10-DN300, 1/2 "-12" |
|
Διαθέσιμη σύνδεση: |
Κρεμάστρα/ζώνη/στρέφος/ειδική σύνδεση |
|
Διαθέσιμο πρότυπο: |
3Α/DIN/SMS/RJT/ISO/IDF |
|
Χρησιμοποιείται: |
Εγχειριτικό, Πνευματικό, Ηλεκτρικό. |
|
Εφαρμογή χειριστή: |
Δύο θέσεις λαβή, τρεις θέσεις λαβή, τέσσερις θέσεις λαβή τράβηξης, πολλαπλές θέσεις λαβή πλαστικού και πολλαπλές θέσεις λαβή από ανοξείδωτο χάλυβα |
|
Έλεγχος: |
Έξυπνος εντοπιστής θέσης βαλβίδας / έλεγχος C-TOP / αισθητήρας θέσης |
|
Πιστοποιητικό: |
3Α/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600, ISO |
|
Πεδίο εφαρμογής: |
Γάλα, τρόφιμα, ποτά, φαρμακεία, καλλυντικά κλπ. |
|
Μοντέλο πλαστικού χειριστή πολλαπλών θέσεων: |
Αριθμός VSB04 / αριθμός VSB06 / αριθμός VSB08 |
|
Εγκατάσταση χειριστή: |
Σε μία πλευρά της βαλβίδας |
Σχεδίαση
Σχεδιασμός και χαρακτηριστικά
Σύνθετο και ανθεκτικό σχεδιασμό
Διαθέσιμα μεγέθη DN25-DN300 ((1/2"-12")
Πολλαπλής θέσης λαβή είναι κατάλληλη μέχρι DN100/4 "
Το χέρι έλξης είναι κατάλληλο μέχρι DN25-DN300 ((1/2"-12")
PED97/23ΕΚ
Η Υπηρεσία Φαρμάκων.177.2600
Το σώμα της βαλβίδας μπορεί να αλλάξει με κάθε είδους σύνδεση
Σύνδεση
Τεχνικές συσκευές για την κατασκευή ηλεκτρικών συσκευών για την κατασκευή ηλεκτρικών συσκευών
Εφαρμογή
Χρησιμοποιείται στις βιομηχανίες επεξεργασίας τροφίμων, φαρμακευτικής και χημικής.
Αρχές λειτουργίας
Μπορεί να λειτουργήσει αυτόματα μέσω του ενεργοποιητή ή χειροκίνητα με τη λαβή
Η λαβή μπλοκάρει τη βαλβίδα στην θέση OPEN ή CLOSED, σίγουρα, υπάρχουν οι άλλες διαθέσιμες θέσεις.
Ο κινητήρας σπρώχνει το έμβολο της αξιακής κίνησης σε 90 βαθμούς έτσι ώστε να ελέγχει την βαλβίδα πεταλούδας.
Διαφορετικές λαβές
1Τραβήξτε το χερούλι.
2Πολλαπλές θέσεις χειριστή (Μπλε πλαστικό)
3.Πολλαπλής θέσης λαβή (ατσάλι ατσάλινο) κλειδωτό
Πληροφορίες συσκευασίας
Συσκευή φυσαλίδων για κάθε βαλβίδα.
Η εξωτερική συσκευασία είναι από χαρτόνι ή αντιγραμμικό ξύλο.
Ή σύμφωνα με το αίτημα των πελατών.
Πληροφορίες παράδοσης
Συνήθως εντός 20 ημερών μετά την παραλαβή της προκαταβολής T/T.
Δρόμος λειτουργίας ((N.M.)
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3 " |
DN80 |
DN100/4" |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
