Μονάδα ελέγχου βαλβίδας ροής, ποζισιονέρ IL-TOP-1441-P DV24V έκδοση ανάδρασης έξυπνη κεφαλή για έλεγχο βαλβίδας
ΠΡΟΔΙΑΓΡΑΦΗ
|
Όνομα προϊόντος
|
Έξυπνος ποζισιονέρ IL-TOP-1441-P
|
|
Ισχύς
|
DC.24V
|
|
Πίεση λειτουργίας
|
10 bar
|
|
Πνευματική πίεση
|
4-7 bar
|
|
Υλικό
|
SS304 / 316L
|
|
Θερμοκρασία λειτουργίας
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ για βαλβίδα γωνιακού καθίσματος και βαλβίδα σφαιρικού σχήματος)
|
|
Επίπεδο προστασίας
|
IP67
|
|
Τυπική λειτουργία
|
0/4-20mA σε 0-5/10V είσοδος σήματος
|
|
Προαιρετική λειτουργία
|
0/4-20mA, 0-5/10V έξοδος ανάδρασης θέσης
|
|
Προαιρετική λειτουργία
|
Έλεγχος διαύλου Device Net Bus
|
|
Διεπαφή λειτουργίας
|
Οθόνη LCD
|
|
Λεπτομέρειες παράδοσης
|
Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T.
|
|
Πιστοποιητικό
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Εφαρμογές
Η συσκευή εντοπισμού (IL-TOP-S) εφαρμόζεται σε διάφορα συστήματα ελέγχου ροής σε κιβώτια επεξεργασίας υγρών, μπορεί να εγκατασταθεί σε μια ποικιλία ενεργοποιητών γωνιακής διαδρομής, όπως πνευματικές βαλβίδες πεταλούδας, βαλβίδες σφαιρικού σχήματος, βαλβίδες πύλης, βαλβίδες σφαιρικού σχήματος κ.λπ. Είναι κατάλληλο για τον έλεγχο ροής πνευματικών βαλβίδων.
Χαρακτηριστικό λειτουργίας
Πιστοποίηση προστασίας από έκρηξη: EXD Ⅱ BT4
Επίπεδο προστασίας: IP67
Είσοδος σήματος: 0-4/20mA, 0-5/10V
Ανάδραση σήματος: 0-4/20mA, 0-5/10V
Πρωτόκολλο BUS: DEVICE NET BUS
Τεχνικό χαρακτηριστικό
Ο έλεγχος θα μπορούσε να χρησιμοποιηθεί ως ποζισιονέρ ή ελεγκτής διεργασίας.
Ως ποζισιονέρ, θα μπορούσε να ρυθμίσει τη θέση της βαλβίδας σύμφωνα με το σημείο ρύθμισης.
Ως ελεγκτής διεργασίας, η MPU θα λάβει το σήμα από τον έλεγχο συγκρίνοντας την τιμή θέσης ρύθμισης της βαλβίδας με την πραγματική θέση της βαλβίδας, μέσω του αλγορίθμου ελέγχου PIC, ο ελεγκτής διεργασίας θα οδηγήσει τη βαλβίδα στην ακριβή θέση στόχου της βαλβίδας.
Ο ελεγκτής αποτελείται από MPU, μονάδα ανίχνευσης ελέγχου σήματος, ανιχνευτή θέσης, οθόνη LCD, πληκτρολόγιο και πιεζοηλεκτρική βαλβίδα κ.λπ.
Εγκατάσταση
Θα μπορούσαν να προσφερθούν οι ενεργοποιητές γωνιακής διαδρομής, όπως βαλβίδα πεταλούδας, βαλβίδα σφαιρικού σχήματος και οι βαλβίδες κ.λπ.
Προδιαγραφή: 1 ίντσα - 12 ίντσες, DN25 - DN200
Πληροφορίες παραγγελίας
IL-TOP-S Square Controller
|
Μοντέλο
|
Χαρακτηριστικό
|
Ανάδραση θέσης
|
Περιγραφή
|
|
IL-TOP-S-001-M
|
Ποζισιονέρ + Έλεγχος διεργασίας
|
4-20mA/0-5/10V
|
Μονής ενέργειας
|
|
IL-TOP-S-002-M
|
Ποζισιονέρ + Έλεγχος διεργασίας
|
4-20mA/0-5/10V
|
Διπλής ενέργειας
|
|
IL-TOP-S-001
|
Ποζισιονέρ + Έλεγχος διεργασίας
|
ΟΧΙ
|
Μονής ενέργειας
|
|
IL-TOP-S-002
|
Ποζισιονέρ + Έλεγχος διεργασίας
|
ΟΧΙ
|
Διπλής ενέργειας
|
|
IL-TOP-S-001-BUS
|
Ποζισιονέρ + Έλεγχος διεργασίας + BUS
|
|
Μονής ενέργειας + BUS
|
|
IL-TOP-S-002-BUS
|
Ποζισιονέρ + Έλεγχος διεργασίας + BUS
|
|
Διπλής ενέργειας + BUS
|
IL-TOP-S Square Controller (Προστασία από έκρηξη: EXD Ⅱ BT4)
|
Μοντέλο
|
Χαρακτηριστικό
|
Ανάδραση θέσης
|
Περιγραφή
|
|
IL-TOP-S-001-M-EX
|
Ποζισιονέρ + Έλεγχος διεργασίας
|
4-20mA/0-5/10V
|
Μονής ενέργειας - Επίπεδα έκρηξης
|
|
IL-TOP-S-002-M-EX
|
Ποζισιονέρ + Έλεγχος διεργασίας
|
4-20mA/0-5/10V
|
Διπλής ενέργειας - Επίπεδα έκρηξης
|
|
IL-TOP-S-001-EX
|
Ποζισιονέρ + Έλεγχος διεργασίας
|
ΟΧΙ
|
Μονής ενέργειας - Επίπεδα έκρηξης
|
|
IL-TOP-S-002-EX
|
Ποζισιονέρ + Έλεγχος διεργασίας
|
ΟΧΙ
|
Διπλής ενέργειας - Επίπεδα έκρηξης
|
|
IL-TOP-S-001-BUS-EX
|
Ποζισιονέρ + Έλεγχος διεργασίας + BUS
|
|
Μονής ενέργειας, BUS - Προστασία από έκρηξη
|
|
IL-TOP-S-002-BUS-EX
|
Ποζισιονέρ + Έλεγχος διεργασίας + BUS
|
|
Διπλής ενέργειας, BUS - Προστασία από έκρηξη
|

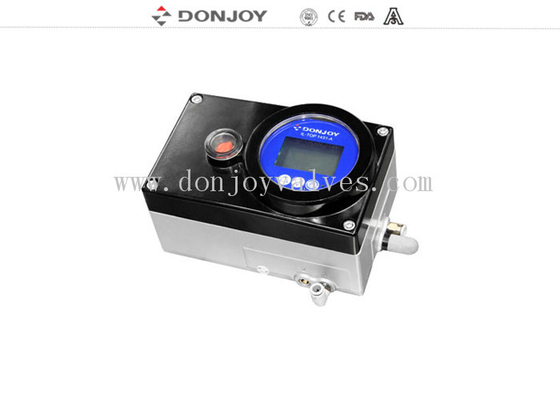

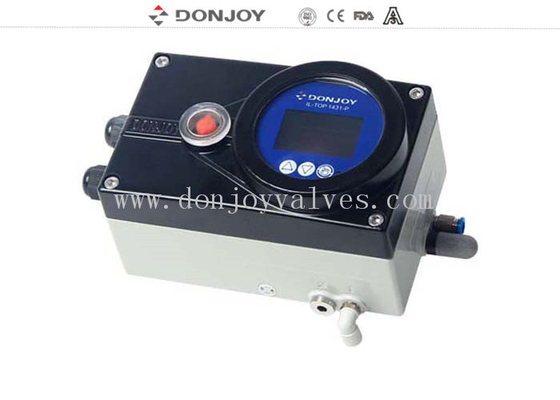

Εμφάνιση προϊόντος
