ΗΛΕΚΤΡΙΚΟΣ ΠΝΕΥΜΑΤΙΚΟΣ ΒΑΛΒΙΔΟΣ DONJOY SMART POSITIONER ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ Modbus RS485 για έλεγχο βαλβίδας
ΠΡΟΔΙΑΓΡΑΦΗ
|
Όνομα Προϊόντος
|
Έξυπνος τοποθέτης IL-TOP-1441
|
|
Ισχύς
|
DC.24V
|
|
Πίεση λειτουργίας
|
10 bar
|
|
Πνευματική πίεση
|
4-7 bar
|
|
Υλικό
|
SS304 / 316L
|
|
Θερμοκρασία λειτουργίας
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ για βαλβίδα γωνιακού καθίσματος και βαλβίδα σφαιρικού τύπου)
|
|
Επίπεδο προστασίας
|
IP67
|
|
Τυπική λειτουργία
|
0/4-20mA σε 0-5/10V είσοδος σήματος
|
|
Προαιρετική λειτουργία
|
0/4-20mA, 0-5/10V έξοδος ανάδρασης θέσης
|
|
Προαιρετική λειτουργία
|
Έλεγχος διαύλου Device Net
|
|
Διεπαφή λειτουργίας
|
Οθόνη LCD
|
|
Λεπτομέρειες παράδοσης
|
Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T.
|
|
Πιστοποιητικό
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Εφαρμογές
Η εφαρμογή του εντοπιστή (IL-TOP-S) διαφόρων συστημάτων ελέγχου ροής διεργασιών υγρών, μπορεί να εγκατασταθεί σε μια ποικιλία ενεργοποιητών γωνιακής διαδρομής, όπως πνευματική βαλβίδα πεταλούδας, βαλβίδα σφαιρικού τύπου, βαλβίδα πύλης, βαλβίδα σφαιρικού τύπου κ.λπ. Είναι κατάλληλο για τον έλεγχο ροής πνευματικής βαλβίδας.
Χαρακτηριστικό λειτουργίας
Πιστοποίηση προστασίας από έκρηξη: EXD Ⅱ BT4
Επίπεδο προστασίας: IP67
Είσοδος σήματος: 0-4/20mA, 0-5/10V
Ανάδραση σήματος: 0-4/20mA, 0-5/10V
Πρωτόκολλο BUS: DEVICE NET BUS
Τεχνικό χαρακτηριστικό
Ο έλεγχος θα μπορούσε να χρησιμοποιηθεί ως τοποθέτης ή ελεγκτής διεργασίας.
Ως τοποθέτης, θα μπορούσε να ρυθμίσει τη θέση της βαλβίδας σύμφωνα με το σημείο ρύθμισης.
Ως ελεγκτής διεργασίας, η MPU θα λάβει το σήμα από τον έλεγχο συγκρίνοντας την τιμή θέσης ρύθμισης της βαλβίδας με την πραγματική θέση της βαλβίδας, μέσω του αλγορίθμου ελέγχου PIC, ο ελεγκτής διεργασίας θα οδηγήσει τη βαλβίδα στον ακριβή τοποθέτη στόχου της βαλβίδας.
Ο ελεγκτής αποτελείται από MPU, μονάδα ανίχνευσης ελέγχου σήματος, ανιχνευτή θέσης, οθόνη LCD, πληκτρολόγιο και πιεζοηλεκτρική βαλβίδα κ.λπ.
Εγκατάσταση
Θα μπορούσαν να προσφερθούν οι ενεργοποιητές γωνιακής διαδρομής, όπως βαλβίδα πεταλούδας, βαλβίδα σφαιρικού τύπου και οι βαλβίδες κ.λπ.
Προδιαγραφή: 1 ίντσα - 12 ίντσες, DN25 - DN200
Πληροφορίες παραγγελίας
IL-TOP-S Square Controller
|
Μοντέλο
|
Χαρακτηριστικό
|
Ανάδραση θέσης
|
Περιγραφή
|
|
IL-TOP-S-001-M
|
Τοποθέτης + Έλεγχος διεργασίας
|
4-20mA/0-5/10V
|
Μονής ενέργειας
|
|
IL-TOP-S-002-M
|
Τοποθέτης + Έλεγχος διεργασίας
|
4-20mA/0-5/10V
|
Διπλής ενέργειας
|
|
IL-TOP-S-001
|
Τοποθέτης + Έλεγχος διεργασίας
|
ΟΧΙ
|
Μονής ενέργειας
|
|
IL-TOP-S-002
|
Τοποθέτης + Έλεγχος διεργασίας
|
ΟΧΙ
|
Διπλής ενέργειας
|
|
IL-TOP-S-001-BUS
|
Τοποθέτης + Έλεγχος διεργασίας + BUS
|
|
Μονής ενέργειας + BUS
|
|
IL-TOP-S-002-BUS
|
Τοποθέτης + Έλεγχος διεργασίας + BUS
|
|
Διπλής ενέργειας + BUS
|
IL-TOP-S Square Controller (Προστασία από έκρηξη: EXD Ⅱ BT4)
|
Μοντέλο
|
Χαρακτηριστικό
|
Ανάδραση θέσης
|
Περιγραφή
|
|
IL-TOP-S-001-M-EX
|
Τοποθέτης + Έλεγχος διεργασίας
|
4-20mA/0-5/10V
|
Μονής ενέργειας - Επίπεδα έκρηξης
|
|
IL-TOP-S-002-M-EX
|
Τοποθέτης + Έλεγχος διεργασίας
|
4-20mA/0-5/10V
|
Διπλής ενέργειας - Επίπεδα έκρηξης
|
|
IL-TOP-S-001-EX
|
Τοποθέτης + Έλεγχος διεργασίας
|
ΟΧΙ
|
Μονής ενέργειας - Επίπεδα έκρηξης
|
|
IL-TOP-S-002-EX
|
Τοποθέτης + Έλεγχος διεργασίας
|
ΟΧΙ
|
Διπλής ενέργειας - Επίπεδα έκρηξης
|
|
IL-TOP-S-001-BUS-EX
|
Τοποθέτης + Έλεγχος διεργασίας + BUS
|
|
Μονής ενέργειας, BUS - Προστασία από έκρηξη
|
|
IL-TOP-S-002-BUS-EX
|
Τοποθέτης + Έλεγχος διεργασίας + BUS
|
|
Διπλής ενέργειας, BUS - Προστασία από έκρηξη
|

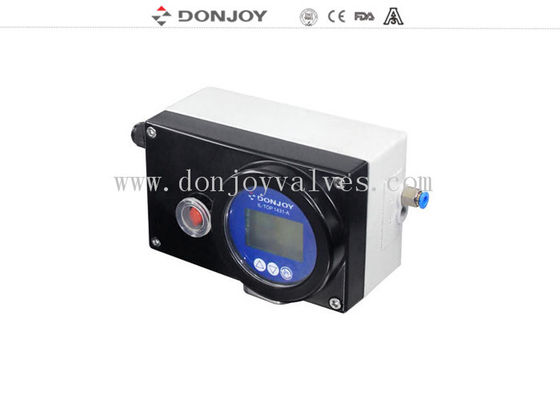

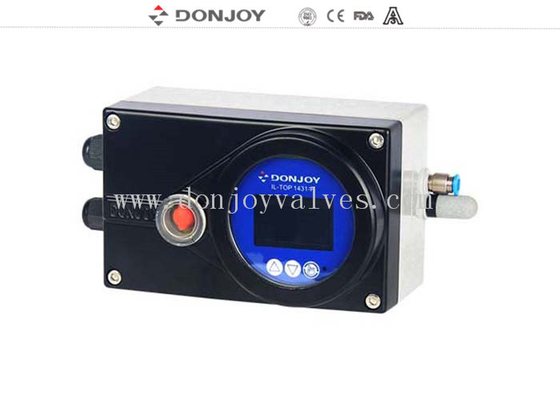

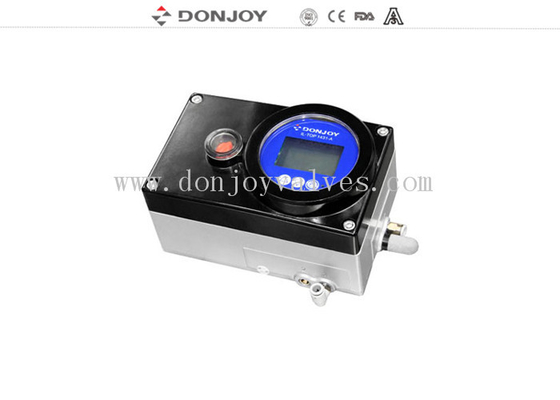

Εμφάνιση προϊόντος
Συχνές ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο. και έχουμε όλα τα είδη των προϊόντων.
Ε2: Πού βρίσκεται το εργοστάσιό σας; πώς μπορώ να το επισκεφτώ;
Α2: Το εργοστάσιό μας βρίσκεται στην πόλη Wenzhou, στην επαρχία Zhejiang, στην Κίνα
Καλώς ορίσατε να επισκεφθείτε το εργοστάσιό μας για επιχειρηματικές διαπραγματεύσεις. Παρακαλούμε προσπαθήστε να επικοινωνήσετε πρώτα με το προσωπικό μας μέσω email ή τηλεφώνου. θα κανονίσουμε ένα ραντεβού και θα κανονίσουμε την παραλαβή.
Ε3: Μπορεί το εργοστάσιό σας να εκτυπώσει τη μάρκα μας στο προϊόν.
Α3: Το εργοστάσιό μας μπορεί να εκτυπώσει με λέιζερ το λογότυπο του πελάτη στα προϊόντα.
Ε4: Ποια είναι η Εγγύηση για τα προϊόντα;
Α4: 1 έτος, αλλά δεν περιλαμβάνει εξαρτήματα γρήγορης φθοράς, όπως O-ring
Ε5: Μπορούμε να πληρώσουμε χρησιμοποιώντας Paypal για τα δείγματα; Έχει επιπλέον κόστος;
Α5: Λυπάμαι, δεχόμαστε μόνο TT.
Ε6: Χρεώνετε για δείγματα ή μεταφορά;
Α6: Σύμφωνα με την πολιτική της εταιρείας μας, οι πελάτες πρέπει να τα πληρώσουν, θα σας επιστρέψουμε τη χρέωση του δείγματος στην επίσημη παραγγελία.
