Μάρκα: | Ντόντζοϊ | Μέγεθος: | DN65 |
---|---|---|---|
Σταναντάρ: | DIN, 3A, SMS, ISO | Σύνδεση: | Ελυσσμένα |
Γυαλισμένο: | Καθρέφτης, ματ | Σφραγίδα: | Εθνική Εθνική Εταιρεία |
Μέγιστη πίεση: | 10bar | ||
Επισημαίνω: | DN65 Βαλβίδες Αντεπιστροφής,Βαλβίδες Αντεπιστροφής Φλάντζα NBR,DIN11851 Βαλβίδες Αντεπιστροφής |

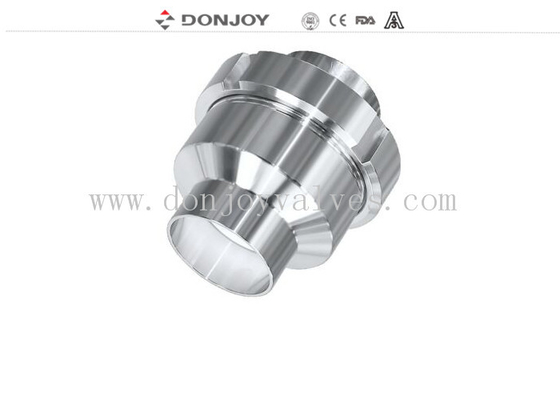

DN65 Συγκολλημένες Βαλβίδες Ελέγχου Υδραυλικών από Ανοξείδωτο Χάλυβα για την αποφυγή παλινδρόμησης υγρών
Γρήγορες λεπτομέρειες:
Βαλβίδες Ελέγχου Υδραυλικών
Εύκολη αποσυναρμολόγηση
Κατασκευή μικρού μεγέθους
Σύνδεση DIN11851 (standard)
Προδιαγραφές
Όνομα προϊόντος: | ανοξείδωτη υγειονομική συγκολλημένη βαλβίδα ελέγχου 3 ιντσών για ανάκτηση απώλειας υγρού για την αποφυγή παλινδρόμησης |
Υλικό σώματος βαλβίδας: | SS304 ή SS316L |
Υλικό στεγανοποίησης: | EPDM |
Μέγιστη πίεση λειτουργίας: | 10Bar |
Πίεση ανοίγματος: | 0.1-0.3bar |
Μέγιστη θερμοκρασία λειτουργίας: | 120 βαθμοί C |
Διαθέσιμο μέγεθος: | DN25/1" έως DN100/4" |
Διαθέσιμη σύνδεση: | Σπείρωμα, Συγκόλληση, Σφιγκτήρας |
Διαθέσιμο πρότυπο: | DIN, SMS, 3A |
Πιστοποιητικό: | FDA, CE |
Επιλογή βαλβίδας ελέγχου
1. Σύνδεση: Σφιγκτήρας, Συγκόλληση, Σπείρωμα
2. ΣΦΡΑΓΙΔΑ: NBR, FPM, PTEF όλα σύμφωνα με FDA177.2600
3. Πρότυπο: DIN, SMS, RJT, IDF, ISO, 3A
Σχέδιο
Αρχή λειτουργίας
Η βαλβίδα ανοίγει όταν η πίεση του υγρού υπερβαίνει την πίεση στο ελατήριο, Όταν οι δύο πιέσεις εξισώνονται, η βαλβίδα κλείνει, Μια ισχυρότερη αντίθετη πίεση κάνει επίσης τη βαλβίδα να κλείσει
Οι υγειονομικές βαλβίδες είναι βαλβίδες δύο θυρών που διαθέτουν δύο ξεχωριστά ανοίγματα στο σώμα τους. Το υγρό εισέρχεται από ένα άνοιγμα και εξέρχεται από το άλλο. Αυτές οι βαλβίδες βοηθούν σε εφαρμογές που απαιτούν τα υγρά να ρέουν μόνο προς μία κατεύθυνση.
Οι υγειονομικές βαλβίδες διατίθενται σε δύο μορφές: οριζόντιες και κάθετες.
Οι οριζόντιες βαλβίδες είναι κατάλληλες για οριζόντιες γραμμές που χρειάζονται βαλβίδες αυτο-αποστράγγισης
Οι κάθετες βαλβίδες μπορούν να χρησιμοποιηθούν σε κάθετες ή οριζόντιες εγκαταστάσεις. σε οριζόντιες εφαρμογές, οι κάθετες βαλβίδες βοηθούν όταν οι βαλβίδες αυτο-αποστράγγισης δεν μπορούν να διατηρήσουν την εκκίνηση της αντλίας και τη συνέχεια της θερμοκρασίας

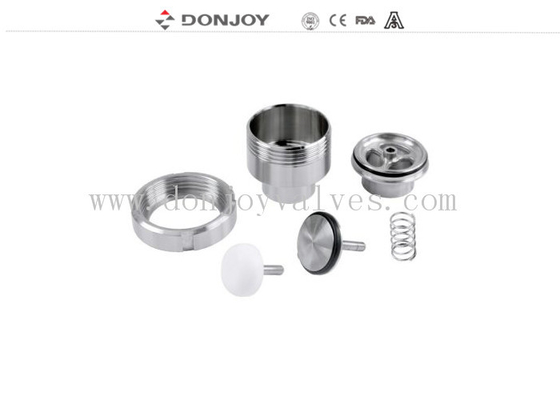

Στην περίπτωση των οριζόντιων βαλβίδων ελέγχου ελατηρίου, η ροή του προϊόντος ωθεί έναν δίσκο στη βαλβίδα μακριά από την έδρα. Όταν αφαιρεθεί η πίεση προς τα εμπρός, το ηλεκτρο-γυαλισμένο ελατήριο θα επαναφέρει τον δίσκο στην αρχική του θέση και θα τον συγκρατήσει στην έδρα για να τον κρατήσει κλειστό. Η πίεση παλινδρόμησης θα αναγκάσει επίσης τον δίσκο στην κλειστή θέση.
Οι βαλβίδες ελέγχου βοηθούν σε σενάρια που απαιτούν την εκκένωση των αγωγών διεργασίας. Αυτό μπορεί να συμβεί για πολλούς λόγους, ειδικά αυτούς που αφορούν την ανάκτηση ή την αποστράγγιση του προϊόντος. Ορισμένες εφαρμογές μπορεί επίσης να απαιτούν ανάδευση αέρα στα προϊόντα στους αγωγούς ή στις δεξαμενές στις οποίες οδηγούν. Οι βαλβίδες ελέγχου μπορούν να το επιτύχουν αυτό.
Πράγματα που πρέπει να έχετε κατά νου κατά την εγκατάσταση μιας υγειονομικής βαλβίδας ελέγχου
– Βαλβίδα ελέγχου σφαιρών –
Σε κάθετη ρύθμιση, το προϊόν πρέπει να ρέει από κάτω προς τα πάνω, έτσι ώστε η βαρύτητα να μπορεί να ωθήσει τη σφαίρα μέσα και έξω από την έδρα.Σε οριζόντια ρύθμιση, το κυρτό τμήμα της βαλβίδας πρέπει να είναι όρθιο και σε γωνία 90 μοιρών με τον σωλήνα. Αυτό διασφαλίζει ότι η βαλβίδα είναι ελεύθερης αποστράγγισης και η σφαίρα κάθεται σωστά.
– Βαλβίδα ελέγχου δίσκου –
Οι βαλβίδες ελέγχου δίσκου δεν είναι ελεύθερης αποστράγγισης σε κάθετη ρύθμιση. Επομένως, για να είναι ελεύθερης αποστράγγισης, πρέπει να βρίσκονται σε οριζόντια θέση.
Λεπτομέρειες συσκευασίας
Συσκευασία με φυσαλίδες για κάθε βαλβίδα.
Η εξωτερική συσκευασία είναι χαρτοκιβώτια ή θήκες από κόντρα πλακέ.
Ή σύμφωνα με το αίτημα των πελατών.
