Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
Αριθμό μοντέλου:
NO.VFP101Q1-21030
μας ελάτε σε επαφή με

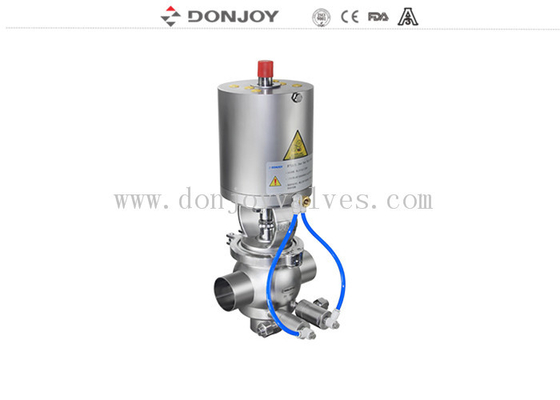

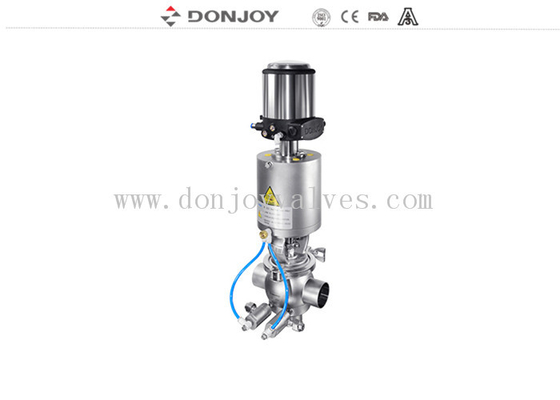

SS316L διπλή βαλβίδα Mixproof καθισμάτων με Ctop με CIP και τη ΓΟΥΛΙΆ, σειρά της ΕΚ
Προδιαγραφή
| Βρεγμένα προϊόν μέρη | AISI 316L |
| Άλλα μέρη ανοξείδωτου | AISI 304 |
| Υλικό καθισμάτων (προεπιλογή) | EPDM, FDA177.2600 |
| Υλικό καθισμάτων (επιλογή) | FPM (Viton), FDA177.2600 |
| Συνδέσεις τελών | άκρη-ενωμένος στενά, τρι-σφιγκτήρας, φλάντζα |
| Μέγιστη πίεση εργασίας | 145psi (10bar) |
| Ελάχιστη πίεση εργασίας | απόλυτο κενό |
| Θερμοκρασία εργασίας | 14°F σε 266°F (- 10 σε 130°C), χρονική αποστείρωση 284°F (140°C) για συντομία. |
| Εσωτερικός τελειώστε | RA 32μin (0.8μm) ως προεπιλογή, RA 16μin (0.4μm) όπως καλύτερος. |
| Εξωτερικός τελειώστε | αμμοβολή, ή άλλες κατόπιν αιτήματος. |
| Πνευματικοί τύποι ενεργοποιητών | Κανονικά κλειστός (NC) – αέρας για να ανοίξει και να αναπηδήσει στον περίβολο |
| Κανονικά ανοίξτε (NO) – αέρας σε στενό και την άνοιξη που ανοίγει | |
| Αέρος-αέρος (AA) – ύπαιθρος, αέρας στον περίβολο. | |
| Πίεση αέρα ενεργοποιητών | 79-102 PSI (φραγμός 5,5 φραγμός-7) |
| Μονάδες για τον ευφυείς έλεγχο και την ένδειξη | Γ-τοπ έλεγχος |
| IL-τοπ έλεγχος (Positioner) | |
| Ηλεκτρική σύνδεση | |
| Όπως-Ι σύνδεση λεωφορείων |
Χαρακτηριστικά σχεδιασμού
●Εξωτερικός ανεφοδιασμός CIP
●Προεπιλογή με τον κανονικά κλειστό πνευματικό ενεργοποιητή
●Συμπαγές και γερό σχέδιο, σφυρηλατημένοι σφαιρικοί οργανισμοί
●Ισορροπημένο πίεση σχέδιο
●Το ενός κομματιού σώμα & το στερεωμένο σώμα για επιλέγουν από
●Μια ευρεία επιλογή των διαφορετικών συνδυασμών σωμάτων.
●Εύκολη αποσύνθεση με την απελευθέρωση του σφιγκτήρα
●Καθαρισμός/μέρη αποστείρωσης για τις επιλογές
●υδραυλικός δοκιμασμένος/100% που επιθεωρείται 100%
Εφαρμογές
◆Η πνευματική διπλή βαλβίδα καθισμάτων σχεδιάζεται για να συναντηθεί όταν υπάρχουν δύο διαφορετικές ροές προϊόντων μέσω της ίδιας βαλβίδας, και εγγυάται να αποτρέψει τη ρευστή μίξη και να είναι κατάλληλη για τον έλεγχο των συνθηκών εργασίας. Η βαλβίδα χρησιμοποιείται στα γαλακτοκομικά προϊόντα, τα ποτά, την μπύρα, και άλλες απαιτήσεις υψηλής αγνότητας των συστημάτων σωληνώσεων διαδικασίας.
◆Αυτή η βαλβίδα είναι κανονικά κλειστή (NC) με τον έλεγχο μακρινά μέσω του συμπιεσμένου αέρα. Αυτή η βαλβίδα είναι με δύο μικρές πνευματικές βαλβίδες (κανονικά ανοικτές) στο όργανο ελέγχου της διαρροής σφραγίδων βαλβίδων
◆Το Plue (ανώτερος μίσχος μέσα μιας βαλβίδας changever) έχει δύο σφραγίδες, το οποίο διαμορφώνει μια αίθουσα διαρροής το ένα μεταξύ του άλλου. Οι μέσες ροές διαρροής στην αίθουσα και απαλλαγές μέσω της βαλβίδας ανιχνευτών. Η παροχή του αέρα στον ενεργοποιητή μπορεί να καταστήσει τη βαλβίδα καθαρή σε ισχύ. Κατά τη διάρκεια να καθαρίσει, ρευστές ροές άμεσα στο βούλωμα. Αυτή η βαλβίδα είναι unsensitive για να ποτίσει την επίδραση σφυριών
Λειτουργούσες αρχές
●Αυτή η βαλβίδα είναι κανονικά κλειστή (NC), που ελέγχεται μακρινά μέσω του συμπιεσμένου αέρα. Αυτή η βαλβίδα είναι με δύο μικρές πνευματικές βαλβίδες, μια για τον έλεγχο, μια άλλη μια για CIP.
●Το βούλωμα (ο ανώτερος μίσχος μέσα εκτρέπει τη βαλβίδα) έχει δύο σφραγίδες που διαμορφώνουν μια αίθουσα διαρροής η μια μεταξύ της άλλης. Η διαρρεσμένη μέση ροή στην αίθουσα, απαλλαγές μέσω της βαλβίδας ανιχνευτών. Ο αέρας ανεφοδιασμού στον ενεργοποιητή μπορεί να καταστήσει τη βαλβίδα καθαρή σε ισχύ (δείτε το σχήμα 2).
●Κάτω από να καθαρίσει, ρευστή ροή άμεσα στο βούλωμα. Αυτή η βαλβίδα είναι unsensitive για να ποτίσει την επίδραση σφυριών.
Σχέδιο
Conbine σώματος βαλβίδων
Επιλογή λειτουργίας
Επίσης χρήση για την πολλαπλή, παραδείγματα μιας τυποποιημένης πολλαπλής
Ετικέττες: Διπλή βαλβίδα σφραγίδων, που αναμιγνύει τη βαλβίδα απόδειξης, βαλβίδα Donjoy
