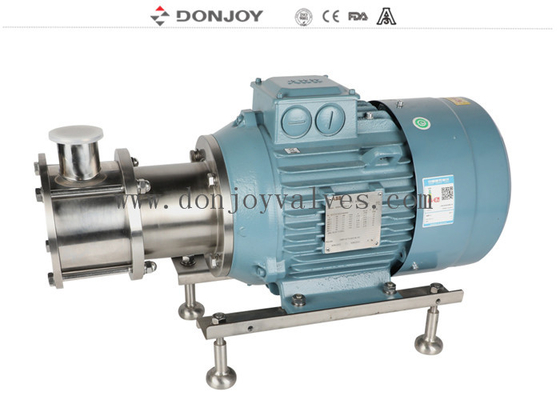

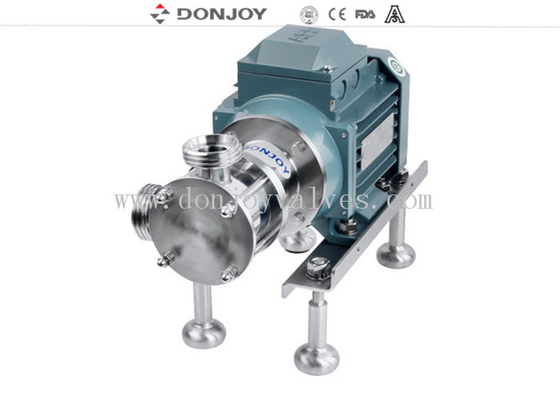

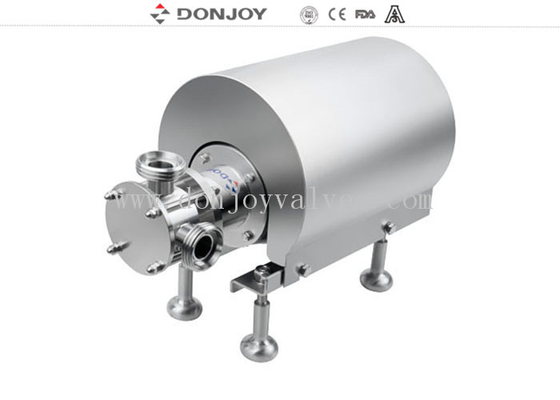

DONJOY SS316L RX-04 Εύκαμπτη Αντλία Πτερυγίων για Μούρα
Περιγραφή
Αντλία με εύκαμπτο πτερύγιο RX
Μπορεί να επιτύχει περιστροφή δεξιόστροφα και αριστερόστροφα.
Μπορεί να εξαγάγει και να μεταφέρει υγρό όταν η στάθμη του υγρού είναι χαμηλότερη από την είσοδο της αντλίας, ακόμη και έως 5μ.
Η αντλία έχει σχεδιαστεί για τη μεταφορά και τη μεταφορά μέσων και υλικών χαμηλού ιξώδους και υψηλού ιξώδους που περιέχουν σωματίδια ή αέρια
Προδιαγραφές
|
Όνομα προϊόντος:
|
DONJOY SS316L RX-04 Εύκαμπτη Αντλία Πτερυγίων για Μούρα
|
|
Υλικό σώματος αντλίας:
|
SS316L1.4404
|
|
Υλικό στεγανοποίησης:
|
EPDM (Τυπικό, έγκριση FDA) FPM(Viton) και NBR
|
|
Μέγιστη ροή:
|
20m3/h
|
|
Μέγιστη κεφαλή:
|
40H(m)
|
|
Μέγιστη πίεση λειτουργίας:
|
4 bar
|
|
Μέγιστη θερμοκρασία λειτουργίας: 80 °C
|
Μηχανική σφράγιση:
|
|
SIC/SiC/EPDM(Τυπικό), C/SIC, TC/TC
|
Τύπος στεγανοποίησης:
|
|
F
|
lushed διπλή μηχανική σφράγιση/μονή μηχανική σφράγιση(τυπικό)Ισχύς κινητήρα:
|
|
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw,
|
Τάση:
|
|
110V, 220V, 380V/440v
|
Κινητήρας:
|
|
ABB/εγχώριος
|
Συχνότητα κινητήρα:
|
|
50HZ, 60HZ
|
Επεξεργασία επιφάνειας:
|
|
Ra≤0.6μm, EP=Ra0.4μm
|
Μοντέλο:
|
|
RX
|
Διαθέσιμη σύνδεση:
|
|
Tri-Clamp, Σπείρωμα, Φλάντζα
|
Διαθέσιμο πρότυπο:
|
|
DIN, SMS, 3A, RJT, ISO/IDF
|
Λειτουργία:
|
|
Ηλεκτρική
|
Επιλογή χαμηλής εκκένωσης :
|
|
Χαμηλή εκκένωση/διάφραγμα βαλβίδας/σφαιρική βαλβίδα/πεταλούδα βαλβίδας
|
Πιστοποιητικό:
|
|
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
Πεδίο εφαρμογής:
|
|
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακευτικά, καλλυντικά, κ.λπ.
|
Υλικά πτερυγίων
|
|
NBR, EPDM, VITON
|
Λεπτομέρειες συσκευασίας:
|
|
Κιβώτιο από κόντρα πλακέ ή προσαρμοσμένο. Ή σύμφωνα με το αίτημα των πελατών.
|
Λεπτομέρειες παράδοσης:
|
|
Συνήθως εντός 20 ημερών μετά την παραλαβή της προκαταβολής T/T.
|
Αρχή λειτουργίας
|
1. Στην είσοδο της αντλίας, λόγω της εσωτερικής εκκεντρικής δομής του στάτορα της αντλίας, σχηματίζεται μερική υποπίεση μεταξύ των πτερυγίων του εύκαμπτου πτερυγίου όταν αυξάνεται ο όγκος. Η επακόλουθη αναρρόφηση θα τραβήξει υγρό στην κοιλότητα της αντλίας.
2. Το περιστρεφόμενο πτερύγιο μετέφερε το υγρό από την είσοδο στην έξοδο. Σε αυτό το στάδιο, ο χώρος μεταξύ των πτερυγίων διατηρείται ουσιαστικά σταθερός. Το κενό μεταξύ των πτερυγίων επιτρέπει σε μεγάλα στερεά σωματίδια να περάσουν από την αντλία χωρίς ζημιά στο υγρό.
3. Το πτερύγιο έρχεται σε επαφή με το επίπεδο τμήμα της εκκεντρικής εσωτερικής επιφάνειας στον στάτορα της αντλίας. Όταν το πτερύγιο λυγίζει, ο όγκος μεταξύ των πτερυγίων μειώνεται συνεχώς και ομοιόμορφα από την αντλία.
Προηγμένος σχεδιασμός, απλή κατασκευή
Η συντήρηση είναι απλή και οικονομική. Το κάλυμμα της αντλίας στερεώνεται με τέσσερις παξιμάδια ασφάλισης. Κατά τη συντήρηση του πτερυγίου και της στεγανοποίησης του άξονα της αντλίας, χρειάζεται μόνο να ξεβιδώσετε τα παξιμάδια.
Μηχανική Σφράγιση :
Υιοθετούμε μονή μηχανική σφράγιση, η επιφάνεια σφράγισης είναι άνθρακας-μέταλλο κεραμικό, η διάρκεια ζωής επεκτείνεται. Σε εφαρμογές υγιεινής τροφίμων, οι μηχανικές σφραγίσεις έχουν σχεδιαστεί για να καθαρίζονται εύκολα και να αποφεύγονται αυλακώσεις όπου μπορεί να σχηματιστεί ίζημα από υγρό.
Εύκαμπτη λύση για τη μεταφορά υγρών
1. Η Donjoy δεσμεύεται να βελτιώσει την αντλία με εύκαμπτο πτερύγιο. Το εύρος εφαρμογής της αντλίας RX διευρύνεται με τη βελτίωση της αντοχής στην πίεση, τον καινοτόμο σχεδιασμό του σώματος της αντλίας και της στεγανοποίησης του άξονα, και την εφαρμογή νέων υλικών πτερυγίων
2. Εξαιρετική αυτο-αναρρόφηση: Η αντλία με εύκαμπτο πτερύγιο, με εύκολη λειτουργία, είναι μια ογκομετρική αντλία με εξαιρετική αυτο-αναρρόφηση που μπορεί να φτάσει τα 6 μέτρα
3. Μέτρια άντληση: Το φαινόμενο άντλησης της αντλίας RX είναι πολύ σταθερό και μέτριο, το μέσο δεν θα αναταραχθεί και θα υποστεί ζημιά. Ακόμα κι αν είναι εύθραυστα μέσα όπως βούτυρο υψηλής περιεκτικότητας σε λιπαρά, μεγάλα μούρα, ακόμα κι αν είναι μισό μέγεθος ροδάκινου, μπορούν να περάσουν από την αντλία χωρίς ζημιά. Εν τω μεταξύ, η αντλία RX μας μπορεί να εγγυηθεί ότι λειτουργεί χωρίς παλμούς εντελώς. Μπορεί επίσης να χρησιμοποιηθεί ως αντλία δοσομέτρησης προσαρμόζοντας την ταχύτητα της αντλίας.
4. Απλή λειτουργία, χαμηλό κόστος συντήρησης: Σε σύγκριση με άλλες τυπικές αυτο-αναρροφούμενες αντλίες, όπως οι πνευματικές αντλίες διαφράγματος και οι μεταβλητές ογκομετρικές αντλίες, το κόστος λειτουργίας της αντλίας RX είναι χαμηλότερο, η συντήρηση είναι πιο απλή και ο χρόνος διακοπής λειτουργίας είναι μικρότερος, χρειάζεται μόνο να αποσυναρμολογήσετε το μπροστινό κάλυμμα χρησιμοποιώντας ένα τυπικό κλειδί, η συντήρηση μπορεί να γίνει στην αντλία με εύκαμπτο πτερύγιο, το πιο σημαντικό, δεν χρειάζεται να αποσυνδέσετε την αντλία από το σύστημα σωληνώσεων.
Εφαρμογή RX υγιεινής
Η υγιεινή είναι υψίστης σημασίας στην επεξεργασία τροφίμων και γαλακτοκομικών προϊόντων. Η RX έχει σχεδιαστεί με γυαλισμένο ανοξείδωτο ατσάλι και πτερύγιο ποιότητας τροφίμων ή γάλακτος για να πληροί τις αυστηρές απαιτήσεις υγιεινής. Η ανοξείδωτη υγιεινή RX καθαρίζεται εύκολα, χρησιμοποιεί στεγανοποίηση άξονα χωρίς συγκόλληση που δεν προκαλεί εναπόθεση υγρού και το χρησιμοποιούμενο υλικό πτερυγίου έχει ελεγχθεί και εγκριθεί. και είναι πιστοποιημένο ότι συμμορφώνεται με τους κανονισμούς FDA. Τυπικά προϊόντα κατάλληλα για παράδοση από την αντλία περιλαμβάνουν: Γάλα, αποβουτυρωμένο γάλα, κρέμα γάλακτος, τυρόπηγμα, γιαούρτι, ορό γάλακτος, κομμάτια, σιρόπι, καρυκεύματα, ζελατίνη, μέλι, μαρμελάδα, αλοιφή, κονσερβοποιημένα τρόφιμα, ποτά, κρασί, μπύρα, χυμό φρούτων και μπαχαρικά.
Εφαρμογή RX στη Βιομηχανία
Η αντλία με εύκαμπτο πτερύγιο RX μπορεί επίσης να εφαρμοστεί σε περιπτώσεις χωρίς απαιτήσεις υγιεινής, ωστόσο, παραμένει ως κύρια αντλία από ανοξείδωτο ατσάλι. Η αντλία από ανοξείδωτο ατσάλι RX είναι ιδιαίτερα κατάλληλη για τη μεταφορά όξινων υγρών, πηλών, προσθέτων σκυροδέματος, απορρυπαντικών, χρωστικών, χημικών επεξεργασίας φιλμ, μελανιών και επεξεργασίας λυμάτων. Τα καλλυντικά αντλούνται επίσης συχνά με αυτόν τον τύπο αντλίας, συμπεριλαμβανομένων των ακόλουθων προϊόντων: σαπούνι, σαμπουάν, απορρυπαντικό και ενυδατική κρέμα.
Μπορεί αυτή η αντλία να λειτουργήσει στεγνή;
Όχι, σίγουρα όχι! Οι αντλίες με εύκαμπτο πτερύγιο θα υποστούν ζημιά ακόμη και μετά από σύντομες περιόδους ξηρής λειτουργίας. Η μηχανική σφράγιση απαιτεί λίπανση και ψύξη κατά τη λειτουργία της αντλίας. Χωρίς την παρουσία ρευστού, η μηχανική σφράγιση θα υπερθερμανθεί και θα σπάσει, και αυτό μπορεί να προκαλέσει διαρροή της αντλίας και είσοδο ρευστού στον κινητήρα. Υπάρχει επίσης η πιθανότητα να καεί ο κινητήρας. Το ελαστικό πτερύγιο μπορεί επίσης να λιώσει ή να παραμορφωθεί ακόμη και μετά από σύντομες περιόδους ξηρής λειτουργίας. Η συμβουλή μας είναι να διασφαλίσετε ότι η αντλία έχει πάντα πρόσβαση σε ρευστό κατά τη λειτουργία της, το δοχείο ή ο σωλήνας στην πλευρά εισόδου της αντλίας δεν πρέπει ποτέ να αδειάσει από ρευστό ενώ η αντλία είναι ενεργή. Μπορούν να εγκατασταθούν αισθητήρες στάθμης ή διακόπτης πλωτήρα στο θάλαμο ρευστού, διασφαλίζοντας ότι η αντλία απενεργοποιείται σε περίπτωση απουσίας ρευστού. Ένας άλλος τρόπος προστασίας της αντλίας είναι η τοποθέτηση συσκευής ξηρής λειτουργίας, η οποία θα απενεργοποιήσει την αντλία εάν ανιχνεύσει ότι δεν εισέρχεται ρευστό στην αντλία. Εάν πιστεύετε ότι η ξηρή λειτουργία είναι αναπόφευκτη, τότε παρακαλούμε μιλήστε μας και θα προσπαθήσουμε να επιλέξουμε μια πιο κατάλληλη αντλία για την εφαρμογή σας.
Πίνακας Επιλογής
Σχέδιο
Τρόπος σύνδεσης
Ροή και κεφαλή
