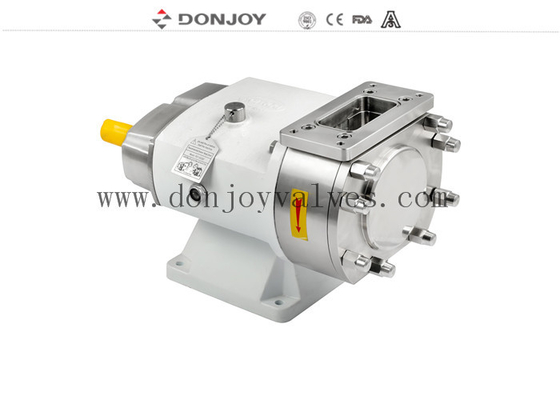

Μοντέλο TUR Αντλία λοβού γυμνού άξονα Τροφίμων Είσοδος φλάντζας
Τεχνικό χαρακτηριστικό
A. Maual Συνεχώς Μεταβλητή Μετάδοση
B. Ρύθμιση του κιβωτίου ταχυτήτων κινητήρα του Cnverter Cnverter
Γ. Μετάδοση εξόδου σταθερής ταχύτητας
Προδιαγραφές
| Όνομα προϊόντος: |
Μοντέλο TUR Αντλία λοβού ποιότητας τροφίμων Είσοδος φλάντζας |
| Υλικό: |
SS304/SS316L/1.4301/1.4404 |
| Υλικό σφραγίδας: |
SIC/SIC/EPDM (Τυπικό, έγκριση FDA) |
| Μέγ. Ροή: |
62m3/h / 395 GPM |
| Μέγιστη πίεση: |
12bar/ 174PSI |
| Μέγ. στροφή μηχανής: |
1450 σ.α.λ |
| Τύπος ρότορα: |
2-φύλλα, 3-φύλλα, πεταλούδα, πεταλούδα σήμανσης |
| Εγκατάσταση |
Μπορεί να εγκατασταθεί με μετατροπέα συχνότητας |
| μετατροπέας συχνότητας |
Προαιρετικός |
| Μηχανική σφράγιση: |
SIC/SiC/EPDM (Τυπικό) |
| Δυναμικό: |
110V, 220V, 380V |
| Μοτέρ: |
ABB, SEW, 50hz/60hz |
| Επιφανειακή επεξεργασία: |
Εσωτερικά γυαλισμένο και αμμοβολή εξωτερικά |
| Διαθέσιμη σύνδεση: |
Σφιγκτήρας, συγκόλληση με κλωστή, φλάντζα |
| Διαθέσιμο στάνταρ: |
DIN, SMS, 3A, RJT, ISO/IDF |
| Λειτουργεί: |
Ηλεκτρικός |
| Πιστοποιητικό: |
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008 |
| Πεδίο εφαρμογής: |
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακείο, καλλυντικά κ.λπ
|
Περιγραφή
Επιλογές
1. Μηχανική σφράγιση: SIC / SICE / EPDM, TC / TC, EPDM
2. Μονή σφράγιση, Διπλή Μηχανική Σφραγίδα
3. Ρότορες: 2 στροφείς εξόδου, 3 ρότορες εξόδου, ρότορες πεταλούδας, ρότορες μονής πεταλούδας
4. Φλάντζα: FPM(Viton),NBR, EPDM
5. Ανακουφιστική βαλβίδα στο μπροστινό κάλυμμα r εξωτερικό by-pass
6. Ενσωματωμένη βαλβίδα ασφαλείας
7. Μπουφάν θερμότητας στο τέλος του προσώπου
8. Ολοκληρωμένο μπουφάν θερμότητας
9. Vertical TUR Series ή Horizontal TUL Series
10. Διαφορετικές μονάδες δίσκου και επιδιορθώσεις
11. Συναρμολόγηση σε βάση από ανοξείδωτο χάλυβα
12. Σύνδεση: Σφιγκτήρας (DIN32676,3A,ISO), Σπείρωμα (DIN,SMS,RJT,IDF), Συγκόλληση άκρου, Φλάντζα
13. Συχνότητα κινητήρα Τύπου Β5 κινητήρα 50HZ, 60HZ
14. Τάση(v)220-240, 360-400, 420-460, 630-690
DONJOY Pump Food Grade Lobe Pump
Η αντλία DONJOY Pump Food Grade Lobe Pump είναι μια αντλία θετικού εκτοπίσματος, στιβαρής κατασκευής, χαμηλής συντήρησης, οικονομικά αποδοτική. Υγιεινός σχεδιασμός συμμορφούμενος με τα πρότυπα ASME BPE, EHEDG, US 3-A, υγιεινό πρότυπο FDA, η πιο κοινή αντλία που χρησιμοποιείται για τη μεταφορά υγρών υψηλού ιξώδους στερεών και σωματιδίων, Προσφέρει μια ολοκληρωμένη σειρά αντλιών που προορίζονται για υγιεινές εφαρμογές στην επεξεργασία τροφίμων, γαλακτοκομικά, ποτά, οικιακή φροντίδα και προσωπική φροντίδα και φαρμακευτική βιομηχανία…
Υγειονομική αντλία λοβού TU-L/R Περιγραφή
Οι περιστροφικές αντλίες λοβού Donjoy παρέχουν αξιόπιστη απόδοση, απρόσκοπτη λειτουργία και ανώτερη ενεργειακή απόδοση για απαιτητικές εφαρμογές. Η αντλία λοβού Donjoy έχει πολλές διαμορφώσεις, η σειρά TU είναι τυπική διαμόρφωση, η σειρά STU είναι εξ ολοκλήρου από ανοξείδωτο χάλυβα. Είναι μια εξαιρετική επιλογή για εργασίες που απαιτούν στεγανές αντλίες για να πληρούν υψηλά πρότυπα υγιεινής, λειτουργία χαμηλής διάτμησης και χαμηλών παλμών. Αυτή η εγκεκριμένη αντλία 3-Α χειρίζεται τόσο τον καθαρισμό στη θέση όσο και την αποστείρωση στη θέση του και μπορεί να παρέχεται με λεπτομερή τεκμηρίωση για την υποστήριξη αυστηρών απαιτήσεων επικύρωσης.
Αρχές
1. Καθώς οι λοβοί περιστρέφονται, ο χώρος στην πλευρά του κουκιτονίου αυξάνεται καθώς ο ένας λοβός απομακρύνεται από τον άλλο, δημιουργώντας έτσι ένα μερικό κενό που τραβάει το υγρό προς το θάλαμο της αντλίας.
2. Καθώς περιστρέφονται από τους άξονες, κάθε λοβός γεμίζεται διαδοχικά και το υγρό μετατοπίζεται στην πλευρά παροχής. Τα μικρά κενά μεταξύ των ρόμπων και μεταξύ των λοβών και των τοιχωμάτων του σώματος της αντλίας διασφαλίζουν ότι οι χώροι πληρούνται δεόντως.
3. Το περίβλημα της αντλίας γεμίζει πλήρως και το υγρό διαφεύγει μέσα από τα δόντια των λοβών και πιέζεται στα τοιχώματα των χώρων. Το οποίο συμβάλλει στην ακιτόνη της αντλίας.
ΣΥΝΔΕΣΗ ΕΙΣΟΔΟΥ & ΕΞΟΔΟΥ ΑΝΤΛΙΑΣ
Μοντέλο και βάρος αντλίας
| ΠΜοντέλο UMP |
Ροπή άξονα εισόδου (NM) |
Μέγιστο αξονικό ακτινικό φορτίο (N) |
Μέγεθος σύνδεσης εσωτερικής διαμέτρου
[mm] |
Συνιστώμενο μέγιστο θεωρητικό μέγεθος μαλακών σωματιδίων
[mm] |
Βάρος γυμνής αντλίας [kg] |
| STUL-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47,8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47,8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59,5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97,6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Καμπύλη αντλίας λοβού
Διαφορετικές διαμορφώσεις αντλίας λοβού
