Μάρκα: | Ντόντζοϊ | Μέγεθος: | DN40 - DN200,1 "- 8" |
---|---|---|---|
Σταναντάρ: | DIN, 3A, SMS, ISO | Σύνδεση: | Με νήματα |
Γυαλισμένο: | Καθρέφτης, ματ | Εφαρμογή: | κρασί, λάδι, καλλυντικά, κλπ. |
Σφραγίδα: | PTFE | ||
Επισημαίνω: | βαλβίδα αντεπιστροφής εν σειρά υδραυλικού,Πνευματική βαλβίδα ελέγχου |

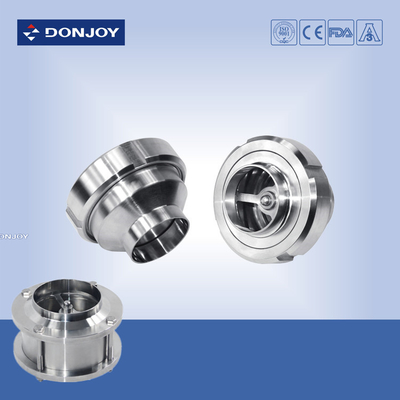

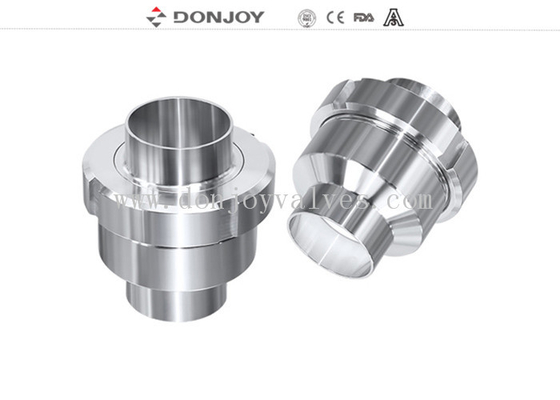

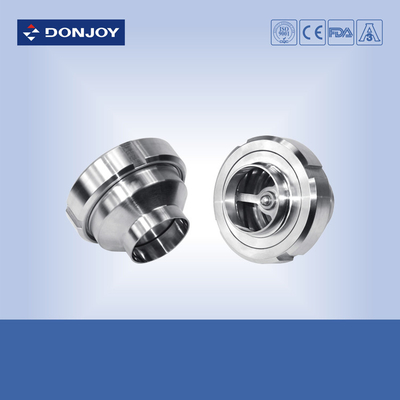

Βαλβίδες ελέγχου υψηλής πίεσης υγιεινής για τρόφιμα / ποτά, καθρέφτης ματ γυαλισμένος
Προδιαγραφές
Όνομα προϊόντος: | Βαλβίδα ελέγχου υγιεινής τύπου C SS304 / 316 με σπειρωματική σύνδεση για τη διαδικασία τροφίμων και ποτών |
Υλικό σώματος βαλβίδας: | SS304 ή SS316L |
Υλικό στεγανοποίησης: | EPDM |
Μέγιστη πίεση λειτουργίας: | 10Bar |
Πίεση ανοίγματος: | 0.1-0.3bar |
Μέγιστη θερμοκρασία λειτουργίας: | 120 βαθμοί Κελσίου |
Διαθέσιμο μέγεθος: | DN40-DN200,1 "-8" |
Διαθέσιμη σύνδεση: | Σπείρωμα, Συγκόλληση, Σφιγκτήρας |
Διαθέσιμο πρότυπο: | DIN, SMS, 3A |
Πιστοποιητικό: | FDA, CE |
Περιγραφή
1. Σύνδεση: Σφιγκτήρας, Συγκόλληση, Σπείρωμα
2. ΣΦΡΑΓΙΔΑ: NBR, FPM, PTEF όλα σύμφωνα με το FDA177.2600
3. Πρότυπο: DIN, SMS, RJT, IDF, ISO, 3A
4. Κατασκευή μικρού μεγέθους
5. Σύνδεση DIN11851 (πρότυπο)
Εφαρμογές:
1. Η βαλβίδα ελέγχου είναι μια βαλβίδα που εμποδίζει την επιστροφή του ρευστού και εξασφαλίζει τη ροή μόνο προς μία κατεύθυνση.
2. Μπορεί να χρησιμοποιηθεί για την αποφυγή της επιστροφής της ροής, αποφεύγοντας το σφυροκόπημα σωλήνων
3. Χρησιμοποιείται στις βιομηχανίες επεξεργασίας τροφίμων, ποτών, κρασιού, λαδιού, καλλυντικών, φαρμακευτικών και χημικών.
Σχέδιο
Ειδική επιλογή με αναφορά σύμφωνα με τα ακόλουθα σχέδια.
Οι βαλβίδες υγιεινής είναι βαλβίδες δύο θυρών που διαθέτουν δύο ξεχωριστά ανοίγματα στο σώμα τους. Το ρευστό εισέρχεται από ένα άνοιγμα και εξέρχεται από το άλλο. Αυτές οι βαλβίδες βοηθούν σε εφαρμογές που απαιτούν τα υγρά να ρέουν μόνο προς μία κατεύθυνση.
Οι βαλβίδες υγιεινής διατίθενται σε δύο μορφές: οριζόντιες και κάθετες.
Οι οριζόντιες βαλβίδες είναι κατάλληλες για οριζόντιες γραμμές που χρειάζονται βαλβίδες αυτοαποστράγγισης
Οι κάθετες βαλβίδες μπορούν να χρησιμοποιηθούν σε κάθετες ή οριζόντιες εγκαταστάσεις. σε οριζόντιες εφαρμογές, οι κάθετες βαλβίδες βοηθούν όταν οι βαλβίδες αυτοαποστράγγισης δεν μπορούν να διατηρήσουν την προετοιμασία της αντλίας και τη συνέχεια της θερμοκρασίας
Στην περίπτωση των οριζόντιων βαλβίδων ελέγχου ελατηρίου, η ροή του προϊόντος ωθεί έναν δίσκο στη βαλβίδα μακριά από την έδρα. Όταν αφαιρεθεί η πίεση προς τα εμπρός, το ηλεκτρογυαλισμένο ελατήριο θα επαναφέρει τον δίσκο στην αρχική του θέση και θα τον συγκρατήσει στην έδρα για να τον κρατήσει κλειστό. Η πίεση προς τα πίσω θα αναγκάσει επίσης τον δίσκο στην κλειστή θέση.
Οι βαλβίδες ελέγχου βοηθούν σε σενάρια που απαιτούν την εκκένωση των αγωγών διεργασίας. Αυτό μπορεί να συμβεί για πολλούς λόγους, ειδικά αυτούς που αφορούν την ανάκτηση ή την αποστράγγιση του προϊόντος. Ορισμένες εφαρμογές μπορεί επίσης να απαιτούν ανάδευση αέρα στα προϊόντα στους αγωγούς ή στις δεξαμενές στις οποίες οδηγούν. Οι βαλβίδες ελέγχου μπορούν να το επιτύχουν αυτό.
Πράγματα που πρέπει να έχετε κατά νου κατά την εγκατάσταση μιας βαλβίδας ελέγχου υγιεινής
– Βαλβίδα ελέγχου σφαιρών –
Σε κάθετη ρύθμιση, το προϊόν πρέπει να ρέει από κάτω προς τα πάνω, έτσι ώστε η βαρύτητα να μπορεί να ωθήσει τη σφαίρα μέσα και έξω από την έδρα.Σε οριζόντια ρύθμιση, το κυρτό τμήμα της βαλβίδας πρέπει να είναι όρθιο και σε γωνία 90 μοιρών με τον σωλήνα. Αυτό διασφαλίζει ότι η βαλβίδα είναι ελεύθερης αποστράγγισης και η σφαίρα κάθεται σωστά.
– Βαλβίδα ελέγχου δίσκου –
Οι βαλβίδες ελέγχου δίσκου δεν είναι ελεύθερης αποστράγγισης σε κάθετη ρύθμιση. Επομένως, για να είναι ελεύθερης αποστράγγισης, πρέπει να βρίσκονται σε οριζόντια θέση.
Πιστοποιητικό
Η Donjoy κατασκευάζει προϊόντα πιστοποιημένα από 3A, CE, FDA και ούτω καθεξής, σύμφωνα με το πρότυπο GMP, EHEDG. Η παραγωγή επιβάλλει αυστηρά το σύστημα διαχείρισης ISO9001-2008.
