Ονομασία του προϊόντος: | Ελεγκτής διαδικασίας βαλβίδας με ανθεκτική έκρηξη | Ισχύς: | DC.24V |
---|---|---|---|
Αεροκίνητη πίεση: | 4-7bar | Διεπαφή λειτουργίας:: | Εικονική οθόνη LCD |
Υλικό σιδηροδρόμου: | 304/316L(1.4301/1.4404) | Θερμοκρασία εργασίας: | -10 βαθμοί C έως 130 βαθμοί C |
Επισημαίνω: | Ψηφιακό Positioner βαλβίδων,διπλό ερμηνευτή θέσης |
SS304 / 316 Πνευματική θέση βαλβίδας 0/4-20mA, 0-5/10V έξοδος ανατροφοδότησης θέσης
Ειδικότητα
Ονομασία του προϊόντος |
SS304 / 316 Πνευματική θέση βαλβίδας 0/4-20mA, 0-5/10V έξοδος ανατροφοδότησης θέσης |
Δύναμη |
DC.24V |
Πίεση στην εργασία |
10 bar |
Πνευματική πίεση |
4-7 bar |
Υλικό |
ΣΥ304 / 316L |
Θερμοκρασία λειτουργίας |
-10 °C ~ 130 °C (-10 °C ~ 150 °C για βαλβίδες γωνιακών καθισμάτων και βαλβίδες σφαίρας) |
Επίπεδο προστασίας |
Διάκριση IP67 |
Τυποποιημένη λειτουργία |
0/4-20mA έως 0-5/10V είσοδος σήματος |
Προαιρετική λειτουργία |
0/4-20mA, 0-5/10V έξοδος ανατροφοδότησης θέσης |
Προαιρετική λειτουργία |
Έλεγχος λεωφορείου δικτύου συσκευής |
Διασύνδεση λειτουργίας |
Εικονική οθόνη LCD |
Πληροφορίες παράδοσης |
Συνήθως εντός 20 ημερών μετά την παραλαβή της προκαταβολής T/T. |
Πιστοποιητικό |
3Α/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600, ISO |
Εφαρμογές
Η εφαρμογή εντοπιστή (IL-TOP-S) διαφόρων συστημάτων ελέγχου ροής του κιβωτίου ελέγχου διεργασίας υγρών, μπορεί να εγκατασταθεί σε μια ποικιλία ενεργοποιητή γωνιακής κίνησης, όπως η πνευματική βαλβίδα πεταλούδας, η βαλβίδα μπάλας,βαλβίδα πύληςΕίναι κατάλληλο για τον έλεγχο ροής της πνευματικής βαλβίδας.
Χαρακτηριστικό λειτουργίας
Πιστοποίηση προστασίας από έκρηξη: EXD II BT4
Επίπεδο προστασίας: IP67
Εισαγωγή σήματος: 0-4/20mA, 0-5/10V
Επιστροφή σήματος: 0-4/20mA, 0-5/10V
Πρωτόκολλο BUS: DEVICE NET BUS
Τεχνικό στοιχείο
Το όργανο ελέγχου μπορεί να χρησιμοποιηθεί ως τοποθετητής ή ελεγκτής διαδικασίας.
Ως τοποθετητής, θα μπορούσε να ρυθμίσει τη θέση της βαλβίδας σύμφωνα με το σημείο ρύθμισης.
Ως ελεγκτής διαδικασίας, η MPU λαμβάνει το σήμα από τον έλεγχο συγκρίνοντας την τιμή θέσης ρύθμισης της βαλβίδας με την πραγματική θέση της βαλβίδας, μέσω του αλγόριθμου ελέγχου PIC,Ελεγκτής διαδικασίας θα οδηγήσει την βαλβίδα στην ακριβή στόχο positioner της βαλβίδας.
Ο ελεγκτής αποτελείται από MPU, μονάδα ανίχνευσης με έλεγχο σήματος, ανιχνευτή θέσης, οθόνη LCD, πληκτρολόγιο και πιεζοηλεκτρική βαλβίδα κλπ.
Εγκατάσταση
Θα μπορούσαν να προσφερθούν οι κινητήρες γωνιακής κίνησης, όπως βαλβίδα πεταλούδας, βαλβίδα σφαίρας και βαλβίδες κλπ.
Προδιαγραφές: 1 ίντσα - 12 ίντσα, DN25 - DN200
Πληροφορίες παραγγελίας
Ελεγκτής τετραγώνου IL-TOP-S
Σχήμα |
Ειδικότητα |
Επαναφορά θέσης |
Περιγραφή |
ΙΛ-ΤΟΠ-Σ-001-Μ |
Τοποθετητής + έλεγχος διαδικασίας |
4-20mA/0-5/10V |
Μονόδραση |
ΙΛ-ΤΟΠ-Σ-002-Μ |
Τοποθετητής + έλεγχος διαδικασίας |
4-20mA/0-5/10V |
Διπλή δράση |
Επικαιροποίηση |
Τοποθετητής + έλεγχος διαδικασίας |
ΟΧΙ |
Μονόδραση |
ΙΛ-TOP-S-002 |
Τοποθετητής + έλεγχος διαδικασίας |
ΟΧΙ |
Διπλή δράση |
IL-TOP-S-001-BUS |
Τοποθετητής + έλεγχο διαδικασίας + BUS |
Μονόδραση + BUS |
|
ΙΛ-TOP-S-002-BUS |
Τοποθετητής + έλεγχο διαδικασίας + BUS |
Διπλή δράση + BUS |
Ελεγκτής τετραγώνου IL-TOP-S (προστασία από έκρηξη: EXD II BT4)
Σχήμα |
Ειδικότητα |
Επαναφορά θέσης |
Περιγραφή |
ΙΛ-TOP-S-001-M-EX |
Τοποθετητής + έλεγχος διαδικασίας |
4-20mA/0-5/10V |
Ενιαία δράση - Επιπέδες έκρηξης |
ΙΛ-TOP-S-002-M-EX |
Τοποθετητής + έλεγχος διαδικασίας |
4-20mA/0-5/10V |
Διπλή δράση - Επίπεδα έκρηξης |
ΙΛ-TOP-S-001-EX |
Τοποθετητής + έλεγχος διαδικασίας |
ΟΧΙ |
Ενιαία δράση - Επιπέδες έκρηξης |
ΙΛ-TOP-S-002-EX |
Τοποθετητής + έλεγχος διαδικασίας |
ΟΧΙ |
Διπλή δράση - Επίπεδα έκρηξης |
Ειδικότερα, το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια. |
Τοποθετητής + έλεγχο διαδικασίας + BUS |
Μονόδραση, BUS - Προστασία από έκρηξη |
|
Ειδικότερα, το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια. |
Τοποθετητής + έλεγχο διαδικασίας + BUS |
Διπλή δράση, BUS - Προστασία από εκρήξεις |

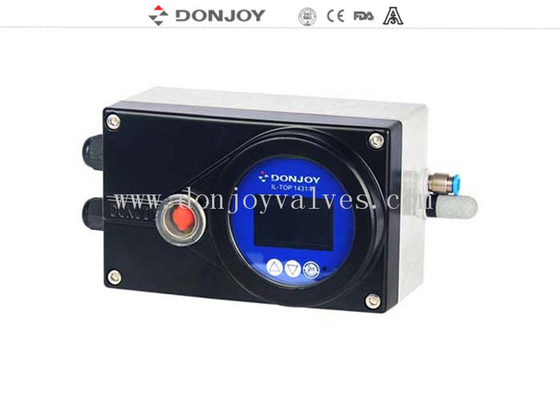

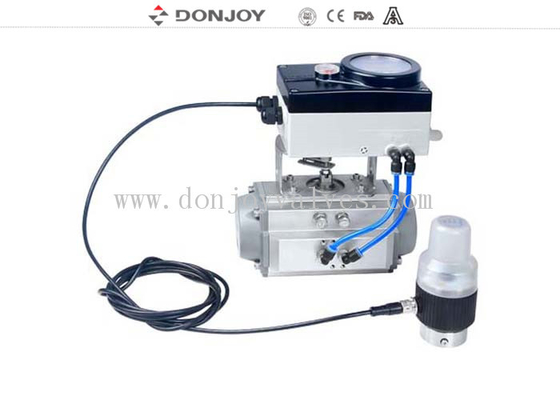

Εμφάνιση προϊόντος
