Τόπος καταγωγής:
Κίνα
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
Αριθμό μοντέλου:
C-TOP-2221
μας ελάτε σε επαφή με
Βίντεο
Βίντεο
Τεχνική μονάδα θέσης/έλεγχου C-Top με σύνδεση IO
Ειδικότητα
|
Ονομασία του προϊόντος |
Διανοητικός εντοπιστής θέσης βαλβίδας |
|
Μεσαία |
Λιπασμένος συμπιεσμένος αέρας, αδρανή αέρια |
|
Μέγιστη θερμοκρασία λειτουργίας |
70°C |
|
Εργασιακή πίεση |
1.5 bar - 7 bar (22 PSI έως 102 PSI) |
|
Συνδετήρας |
G1/8" |
|
Επίπεδο προστασίας |
Διάκριση IP67 |
|
Δρομή αέρα |
200 NL |
|
Εγκεφαλικό |
Ελάχιστο 3 mm, μέγιστο 70 mm |
|
Μαξ. C - Μονάδες TOP |
31 C - Μονάδες TOP |
|
Δικτύωμα συνδέσεως |
2 μέτρα |
|
ΑΣ-Ι BUS |
μέγιστο μήκος: 1m |
|
Λειτουργία |
Για έλεγχο θέσης βαλβίδας |
|
Ειδικότητα |
Ανταγωγικός αισθητήρας θέσης |
Εφαρμογές
Το C-TOP είναι ένας πνευματικός ελεγκτής που έχει σχεδιαστεί για να εξασφαλίζει τη βέλτιστη βαλβίδα ελέγχου.
Είναι συμβατό με τα περισσότερα αυτόματα συστήματα PLC.
θα μπορούσε να τοποθετηθεί σε όλα τα είδη των πνευματικών βαλβίδων, όπως βαλβίδα απορρόφησης μείγματος, βαλβίδα πεταλούδας, βαλβίδα μπάλας, βαλβίδα διαφράγματος, βαλβίδα αναστροφής και βαλβίδα σφαίρας κλπ.
Σχεδιασμός και χαρακτηριστικά
Σύνδεση αισθητήρων με σόλενοειδή βαλβίδα (ενεργοποιητής) εύκολα, γρήγορα και οικονομικά με AS - I BUS mastering.
Δεδομένου ότι τα καλώδια μειώνονται σε μεγάλο βαθμό, η εγκατάσταση και η εκκίνηση γίνονται πιο βολικές.
Εξάλλου, ο χρόνος έναρξης μειώνεται και μπορεί να αποφευχθούν κάποια κρυμμένα προβλήματα στην εγκατάσταση.ΑΣ - I διακόπτης αντικατάστασης μόνωσης και ο ίδιος ο διακόπτης καλωδίου.
C - TOP Μονάδα ελέγχου βαλβίδας - - 2014
Έκδοση ρύθμισης εκτόξευσης
|
Σχήμα |
Αισθητήρας |
Σωληνωτή βαλβίδα |
Δύναμη |
Σύνδεση |
Παρατηρήσεις |
|
1421-05-S1-V1 |
1 |
1 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Μοναδική ηθοποιία |
|
1421-05-S1-V2 |
1 |
2 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Διπλή υποκριτική |
|
1421-05-S1-V3 |
1 |
3 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Τρεις επιπτώσεις (αποσταλτική βαλβίδα μείγματος) |
|
1421-05-S1-V1-AS |
1 |
1 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Μοναδική ηθοποιία |
|
1421-05-S1-V2-AS |
1 |
2 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Διπλή υποκριτική |
|
1421-05-S1-V3-AS |
1 |
3 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Τρεις επιπτώσεις (αποσταλτική βαλβίδα μείγματος) |
Μηχανική ρύθμιση
|
Σχήμα |
Αισθητήρας |
Σωληνωτή βαλβίδα |
Δύναμη |
Σύνδεση |
Παρατηρήσεις |
|
1421-05-S1-V1-M |
1 |
1 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Μοναδική ηθοποιία |
|
1421-05-S1-V1-M |
2 |
1 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Μοναδική ηθοποιία |
|
1421-05-S1-V2-M |
2 |
2 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Διπλή υποκριτική |
|
1421-05-S1-V3-M |
3 |
3 |
Συνεχή. 24V |
Σύνδεση καλωδίου |
Τρεις επιδράσεις (κλειδιά προστασίας από μείγματα) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Μοναδική ηθοποιία |
|
1421-05-S1-V1-AS-M |
2 |
1 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Μοναδική ηθοποιία |
|
1421-05-S1-V2-AS-M |
2 |
2 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Διπλή υποκριτική |
|
1421-05-S1-V3-AS-M |
3 |
3 |
Συνεχή. 24V |
ΑΣ-Ι BUS |
Τρεις επιδράσεις (κλειδιά προστασίας από μείγματα) |
Εγκατάσταση

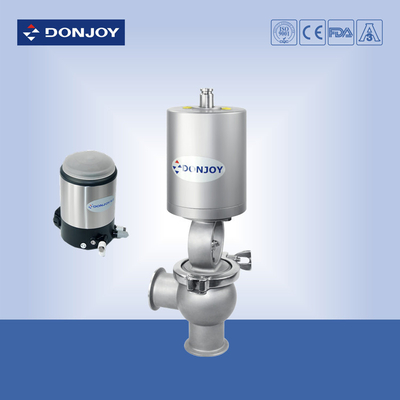

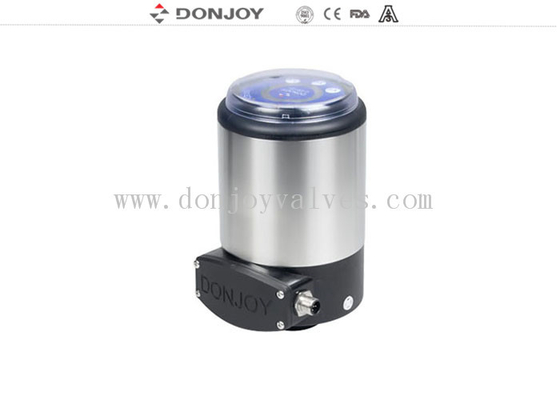

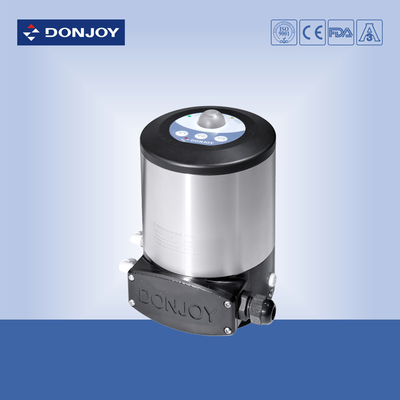

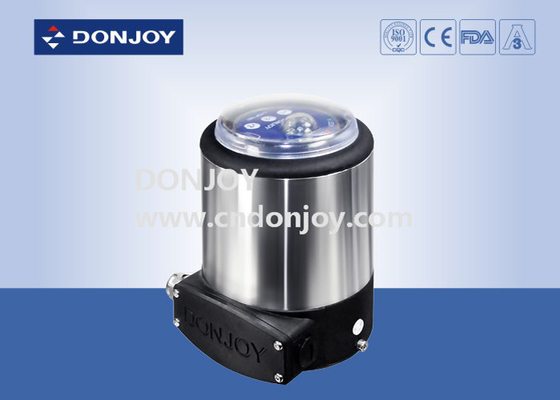

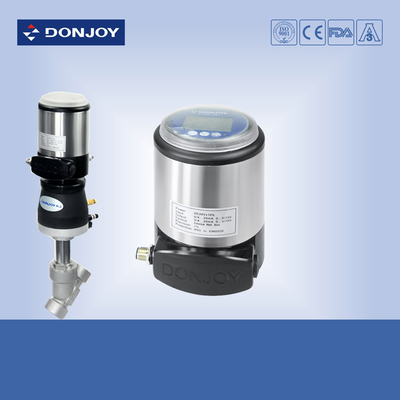

Εμφάνιση προϊόντος
