Μονάδα ελέγχου έξυπνου τοποθέτησης βαλβίδας για ρυθμιστικές βαλβίδες μικρού μεγέθους
Τεχνικά Χαρακτηριστικά
1 Είσοδος: PNP24VDC
2. Έξοδος ανάδρασης: PNP DC24V & 4-20mA
3. Τροφοδοσία: DC24V ±10%
4. Επικοινωνία Bus: AS-I BUS
5. Ακρίβεια: Ακρίβεια επανατοποθέτησης ≤0,2%
6. Ρύθμιση: Λειτουργία αυτόματης ρύθμισης με ένα κουμπί
7. Λειτουργία: Χειροκίνητη/Αυτόματη λειτουργία
8. Λειτουργία διάγνωσης στεγανότητας
9. Οθόνη: Δύο τμήματα Χρώμα φωτός ανοιχτό: Πράσινο/Κόκκινο, Κλειστό: κόκκινο/Πράσινο
10. Εύρος διαδρομής: 0-60MM/0-30MM
ΠΡΟΔΙΑΓΡΑΦΕΣ
|
Όνομα προϊόντος
|
Έξυπνος τοποθέτης βαλβίδας
|
|
Μέσο
|
Λιπασμένος πεπιεσμένος αέρας, αδρανή αέρια
|
|
Μέγιστη θερμοκρασία λειτουργίας
|
70℃
|
|
Πίεση λειτουργίας
|
1,5 bar - 7 bar (22PSI έως 102PSI)
|
|
Σύνδεσμος
|
G1/8"
|
|
Επίπεδο προστασίας
|
IP67
|
|
Διαδρομή
|
Ελάχ. 3mm; Μέγ. 70mm
|
|
Μέγ. μονάδες C - TOP
|
31 μονάδες C - TOP
|
|
Καλώδιο σύνδεσης
|
2m
|
|
AS-I BUS
|
μέγ. μήκος: 1m
|
|
Λειτουργία
|
Πνευματική λειτουργία
|
|
Πιστοποιητικό
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Εφαρμογές
Το C - TOP είναι ένας πνευματικός ελεγκτής που έχει σχεδιαστεί για να εξασφαλίζει μια βέλτιστη βαλβίδα ελέγχου.
Είναι συμβατό με τα περισσότερα αυτόματα συστήματα PLC. Στη βιομηχανία τροφίμων, ποτών, φαρμακευτικών προϊόντων,
θα μπορούσε να εγκατασταθεί σε όλα τα είδη πνευματικών βαλβίδων όπως βαλβίδα προστασίας μίγματος, βαλβίδα πεταλούδας,
βαλβίδα σφαιρική, βαλβίδα διαφράγματος, βαλβίδα αναστροφής και βαλβίδα σφαιρική, κ.λπ.
Σχεδιασμός και χαρακτηριστικά
Σύνδεση αισθητήρων με ηλεκτρομαγνητική βαλβίδα (ενεργοποιητή) εύκολα, γρήγορα και οικονομικά με AS - I BUS mastering.
Δεδομένου ότι τα καλώδια μειώνονται σε μεγάλο βαθμό, η εγκατάσταση και η εκκίνηση γίνονται πιο βολικές.
Επιπλέον, ο χρόνος εκκίνησης μειώνεται και ορισμένα κρυφά προβλήματα στην εγκατάσταση μπορούν να αποφευχθούν.
Τα εξαρτήματα είναι ίδια με το τυπικό C - TOP. Το μόνο αλλαγμένο μέρος είναι η ενσωματωμένη κάρτα.
AS - I συνδετήρας αντικατάστασης μόνωσης και ο ίδιος ο συνδετήρας καλωδίου.
Μονάδα ελέγχου βαλβίδας C - TOP - - 2014 Έκδοση ρύθμισης μετατόπισης
|
Μοντέλο
|
Αισθητήρας
|
Ηλεκτρομαγνητική βαλβίδα |
Ισχύς
|
Σύνδεση
|
Παρατηρήσεις
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Σύνδεση καλωδίου
|
Μονής ενέργειας
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Σύνδεση καλωδίου
|
Διπλής ενέργειας
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Σύνδεση καλωδίου
|
Τριών ενεργειών (βαλβίδα προστασίας μίγματος)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Μονής ενέργειας
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Διπλής ενέργειας
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Τριών ενεργειών (βαλβίδα προστασίας μίγματος)
|
Έκδοση μηχανικής ρύθμισης
|
Μοντέλο
|
Αισθητήρας
|
Ηλεκτρομαγνητική βαλβίδα |
Ισχύς
|
Σύνδεση
|
Παρατηρήσεις
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Σύνδεση καλωδίου
|
Μονής ενέργειας
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Σύνδεση καλωδίου
|
Μονής ενέργειας
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Σύνδεση καλωδίου
|
Διπλής ενέργειας
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Σύνδεση καλωδίου
|
Τριών ενεργειών (βαλβίδα προστασίας μίγματος)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Μονής ενέργειας
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Μονής ενέργειας
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Διπλής ενέργειας
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Τριών ενεργειών (βαλβίδα προστασίας μίγματος)
|
Εγκατάσταση

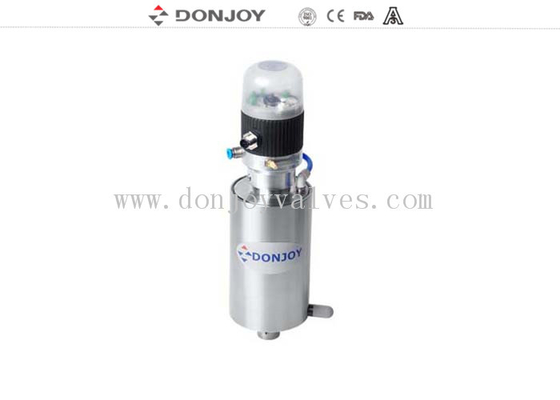

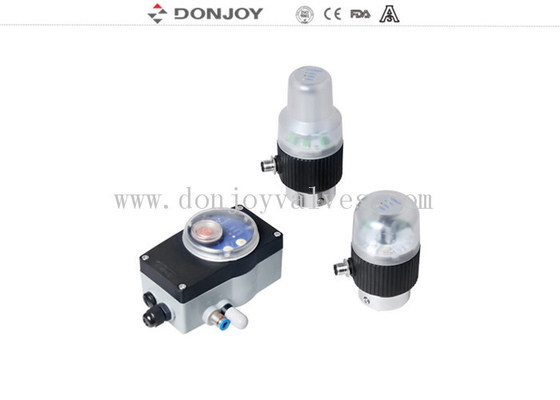

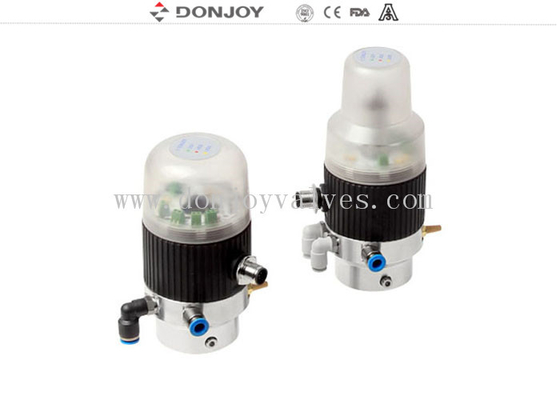

Εμφάνιση προϊόντος
