Ονομασία του προϊόντος: | Ευφυής ελεγκτής | Ισχύς: | DC.24V |
---|---|---|---|
Αεροκίνητη πίεση: | 1.5 bar - 7 bar | Επίπεδο προστασίας: | Διάκριση IP67 |
Διεπαφή λειτουργίας:: | Κλειδί | Εργασιακή πίεση: | 10bar |
Εγκεφαλικό: | Μέγιστο 70mm | ||
Επισημαίνω: | Πνευματική θέση βαλβίδας,διπλό ερμηνευτή θέσης |

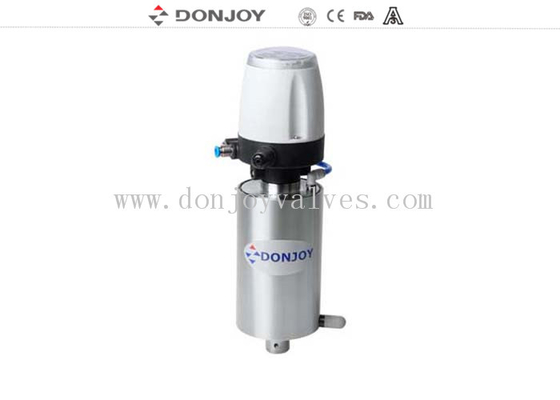

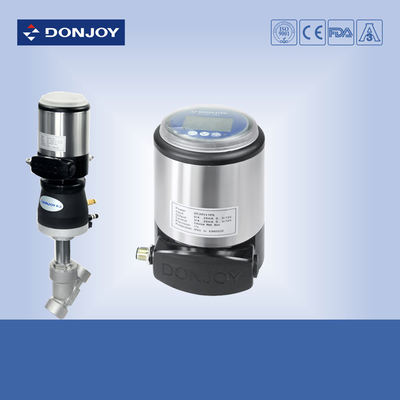

DC 24V Ευφυής θέση βαλβίδας, γωνιακή βαλβίδα κάθισμα 1,5 bar - 7 bar 31 C - TOP μονάδες
Ειδικότητα
Ονομασία του προϊόντος |
Διανοητικός εντοπιστής θέσης βαλβίδας |
Έκδοση |
Έκδοση ρύθμισης μετατόπισης & Έκδοση μηχανικής ρύθμισης |
Προαιρετικό |
Συσκευή: NBR / MVQ / FPM |
Μεσαία |
Λιπασμένος συμπιεσμένος αέρας, αερίων εισαγωγής |
Μέγιστη θερμοκρασία λειτουργίας |
70°C |
Εργασιακή πίεση |
1.5 bar - 7 bar (22 PSI έως 102 PSI) |
Συνδετήρας |
G1/8" |
Επίπεδο προστασίας |
Διάκριση IP67 |
Εγκεφαλικό |
Ελάχιστο 3 mm, μέγιστο 70 mm |
Μαξ. C - Μονάδες TOP |
31 C - Μονάδες TOP |
Ετικέτα σύνδεσης |
2 μέτρα |
ΑΣ-Ι BUS |
μέγιστο μήκος: 1m |
Εφαρμογές

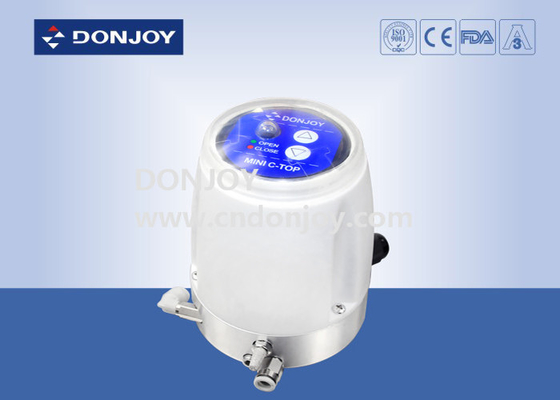

Το C-TOP είναι ένας πνευματικός ελεγκτής που έχει σχεδιαστεί για να εξασφαλίζει τη βέλτιστη βαλβίδα ελέγχου.

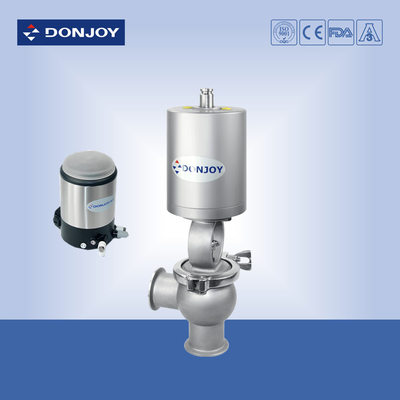

Είναι συμβατό με τα περισσότερα αυτόματα συστήματα PLC. Στην βιομηχανία τροφίμων, ποτών, φαρμακείων, θα μπορούσε να εγκατασταθεί σε όλα τα είδη των πνευματικών βαλβίδων, όπως βαλβίδας αδιάλυσης, βαλβίδας πεταλούδας,βαλβίδα Vall, βαλβίδα διαφραγμού, βαλβίδα ανάστροφης και βαλβίδα σφαίρας κλπ.
Σχεδιασμός και χαρακτηριστικά
Σύνδεση αισθητήρων με σόλενοειδή βαλβίδα (ενεργοποιητής) εύκολα, γρήγορα και οικονομικά με AS - I BUS mastering.
Δεδομένου ότι τα καλώδια μειώνονται σε μεγάλο βαθμό, η εγκατάσταση και η εκκίνηση γίνονται πιο βολικές.
Επιπλέον, ο χρόνος έναρξης συντομεύεται και μπορούν να αποφευχθούν κάποια κρυμμένα προβλήματα στην εγκατάσταση.
Τα μέρη είναι τα ίδια με τα τυποποιημένα C-TOP. Το μόνο μέρος που άλλαξε είναι η ενσωματωμένη κάρτα, ο σύνδεσμος αντικατάστασης μόνωσης AS-I και ο ίδιος ο σύνδεσμος καλωδίου.

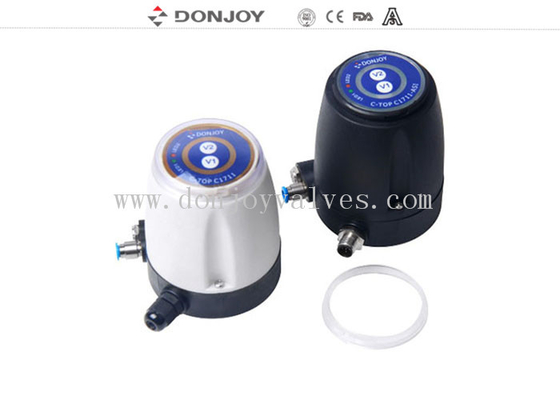

C - TOP Μονάδα ελέγχου βαλβίδας - - 2014
Έκδοση ρύθμισης εκτόξευσης
Σχήμα | Αισθητήρας | Σωληνωτή βαλβίδα | Δύναμη | Σύνδεση | Παρατηρήσεις |
ΜΙΝ-S-V1 | 1 | 1 | Συνεχή. 24V | Σύνδεση καλωδίου | Μοναδική ηθοποιία |
MIN-S-V2 | 1 | 2 | Συνεχή. 24V | Σύνδεση καλωδίου | Διπλή υποκριτική |
ΜΙΝ-Σ-Β1-ΑΣ | 1 | 1 | Συνεχή. 24V | ΑΣ-Ι BUS | Μοναδική ηθοποιία |
ΜΙΝ-Σ-Β2-ΑΣ | 1 | 2 | Συνεχή. 24V | ΑΣ-Ι BUS | Διπλή υποκριτική |
Μηχανική ρύθμιση
Σχήμα | Αισθητήρας | Σωληνωτή βαλβίδα | Δύναμη | Σύνδεση | Παρατηρήσεις |
ΜΙΝ-Σ-Β1-Μ | 1 | 1 | Συνεχή. 24V | Σύνδεση καλωδίου | Μοναδική ηθοποιία |
ΜΙΝ-Σ-Β1-Μ | 2 | 1 | Συνεχή. 24V | Σύνδεση καλωδίου | Μοναδική ηθοποιία |
ΜΙΝ-Σ-Β2-Μ | 2 | 2 | Συνεχή. 24V | Σύνδεση καλωδίου | Διπλή υποκριτική |
ΜΙΝ-Σ-Β1-ΑΣ-Μ | 1 | 1 | Συνεχή. 24V | ΑΣ-Ι BUS | Μοναδική ηθοποιία |
ΜΙΝ-Σ-Β1-ΑΣ-Μ | 2 | 1 | Συνεχή. 24V | ΑΣ-Ι BUS | Μοναδική ηθοποιία |
ΜΙΝ-Σ-Β2-ΑΣ-Μ | 2 | 2 | Συνεχή. 24V | ΑΣ-Ι BUS | Διπλή υποκριτική |
Εγκατάσταση
