Ονομασία του προϊόντος: | Διορθωτής θέσης τετραγωνικών βαλβίδων | Ισχύς: | DC.24V |
---|---|---|---|
Αεροκίνητη πίεση: | 4-7bar | Πιστοποίηση αντιεκρηκτικής προστασίας: | Υπηρεσία |
Χαρακτηριστικό: | Έξυπνος. | Διεπαφή λειτουργίας:: | Εικονική οθόνη LCD |
Εργασιακή πίεση: | 10bar | ||
Επισημαίνω: | Ψηφιακό Positioner βαλβίδων,διπλό ερμηνευτή θέσης |

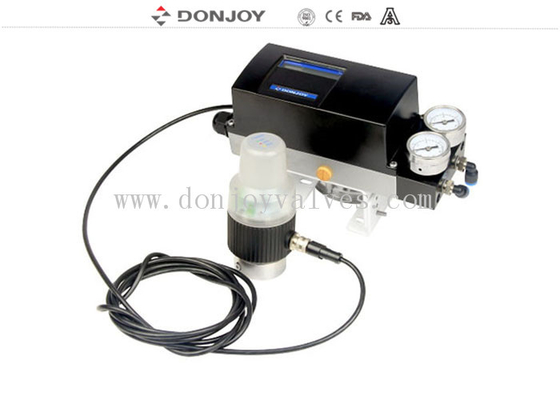

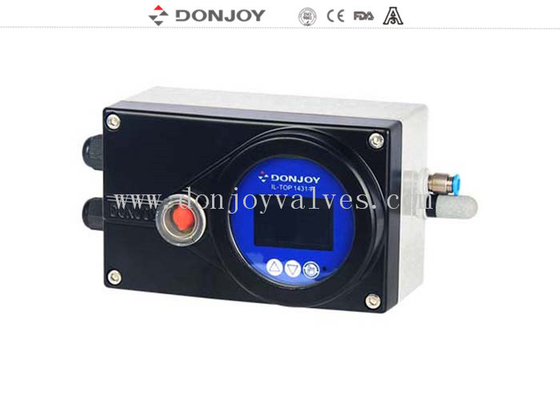

Τετράγωνος ευφυής τοποθέτης βαλβίδας για βαλβίδα σφαιρικής μη συγκράτησης
Προδιαγραφές
Όνομα προϊόντος |
Ευφυής τοποθέτης βαλβίδας τετράγωνου τύπου |
Ισχύς |
DC.24V |
Πίεση λειτουργίας |
10 bar |
Πνευματική πίεση |
4-7 bar |
Υλικό |
SS304 / 316 |
Θερμοκρασία λειτουργίας |
10℃ ~ 130℃ (-10℃ ~ 150℃ για βαλβίδα γωνιακού καθίσματος και βαλβίδα υδρογείου) |
Επίπεδο προστασίας |
IP67 |
Τυπική λειτουργία |
Είσοδος σήματος 0/4-20mA σε 0-5/10V |
Προαιρετική λειτουργία |
Έξοδος ανάδρασης θέσης 0/4-20mA, 0-5/10V |
Προαιρετική λειτουργία |
Έλεγχος Device Net Bus |
Διεπαφή λειτουργίας |
Οθόνη LCD |
Συσκευασία |
Συσκευασία φυσαλίδων για κάθε βαλβίδα. Η εξωτερική συσκευασία είναι χαρτοκιβώτιο ή θήκες από κόντρα πλακέ. Ή σύμφωνα με το αίτημα των πελατών. Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T. |
Προαιρετικό |
Φλάντζα: NBR / MVQ / FPM |
Χαρακτηριστικό λειτουργίας
Πιστοποίηση προστασίας από έκρηξη: EXD Ⅱ BT4
Επίπεδο προστασίας: IP67
Είσοδος σήματος: 0-4/20mA, 0-5/10V
Ανάδραση σήματος: 0-4/20mA, 0-5/10V
Πρωτόκολλο BUS: DEVICE NET BUS
Τεχνικό χαρακτηριστικό
Ο έλεγχος θα μπορούσε να χρησιμοποιηθεί ως τοποθέτης ή ελεγκτής διεργασίας.
Ως τοποθέτης, θα μπορούσε να ρυθμίσει τη θέση της βαλβίδας σύμφωνα με το σημείο ρύθμισης.
Ως ελεγκτής διεργασίας, η MPU θα λάβει το σήμα από τον έλεγχο συγκρίνοντας την τιμή θέσης ρύθμισης της βαλβίδας με την πραγματική θέση της βαλβίδας, μέσω του αλγορίθμου ελέγχου PIC, ο ελεγκτής διεργασίας θα οδηγήσει τη βαλβίδα στην ακριβή θέση στόχου της βαλβίδας.
Ο ελεγκτής αποτελείται από MPU, μονάδα ανίχνευσης ελέγχοντας το σήμα, ανιχνευτή θέσης, οθόνη LCD, πληκτρολόγιο και πιεζοηλεκτρική βαλβίδα κ.λπ.
Εγκατάσταση

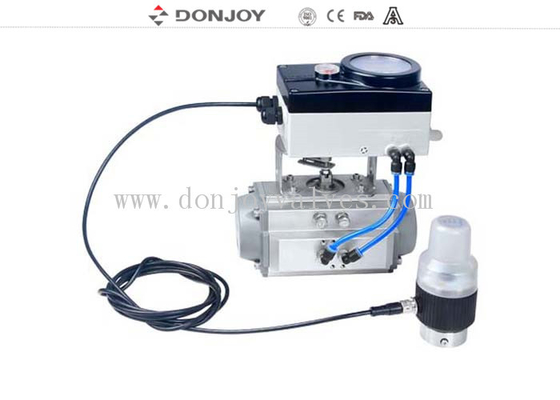

Θα μπορούσαν να προσφερθούν οι ενεργοποιητές γωνιακής διαδρομής, όπως βαλβίδα πεταλούδας, σφαιρική βαλβίδα και οι βαλβίδες κ.λπ.
Προδιαγραφές: 1 ίντσα - 12 ίντσες, DN25 - DN200
Πληροφορίες παραγγελίας
IL-TOP-S Square Controller
Μοντέλο |
Χαρακτηριστικό |
Ανάδραση θέσης |
Περιγραφή |
IL-TOP-S-001-M |
Τοποθέτης + Έλεγχος διεργασίας |
4-20mA/0-5/10V |
Μονής ενέργειας |
IL-TOP-S-002-M |
Τοποθέτης + Έλεγχος διεργασίας |
4-20mA/0-5/10V |
Διπλής ενέργειας |
IL-TOP-S-001 |
Τοποθέτης + Έλεγχος διεργασίας |
ΟΧΙ |
Μονής ενέργειας |
IL-TOP-S-002 |
Τοποθέτης + Έλεγχος διεργασίας |
ΟΧΙ |
Διπλής ενέργειας |
IL-TOP-S-001-BUS |
Τοποθέτης + Έλεγχος διεργασίας + BUS |
Μονής ενέργειας + BUS |
|
IL-TOP-S-002-BUS |
Τοποθέτης + Έλεγχος διεργασίας + BUS |
Διπλής ενέργειας + BUS |
IL-TOP-S Square Controller (Προστασία από έκρηξη: EXD Ⅱ BT4)
Μοντέλο |
Χαρακτηριστικό |
Ανάδραση θέσης |
Περιγραφή |
IL-TOP-S-001-M-EX |
Τοποθέτης + Έλεγχος διεργασίας |
4-20mA/0-5/10V |
Μονής ενέργειας - Επίπεδα έκρηξης |
IL-TOP-S-002-M-EX |
Τοποθέτης + Έλεγχος διεργασίας |
4-20mA/0-5/10V |
Διπλής ενέργειας - Επίπεδα έκρηξης |
IL-TOP-S-001-EX |
Τοποθέτης + Έλεγχος διεργασίας |
ΟΧΙ |
Μονής ενέργειας - Επίπεδα έκρηξης |
IL-TOP-S-002-EX |
Τοποθέτης + Έλεγχος διεργασίας |
ΟΧΙ |
Διπλής ενέργειας - Επίπεδα έκρηξης |
IL-TOP-S-001-BUS-EX |
Τοποθέτης + Έλεγχος διεργασίας + BUS |
Μονής ενέργειας, BUS - Προστασία από έκρηξη |
|
IL-TOP-S-002-BUS-EX |
Τοποθέτης + Έλεγχος διεργασίας + BUS |
Διπλής ενέργειας, BUS - Προστασία από έκρηξη |
Οδηγίες εγκατάστασης
