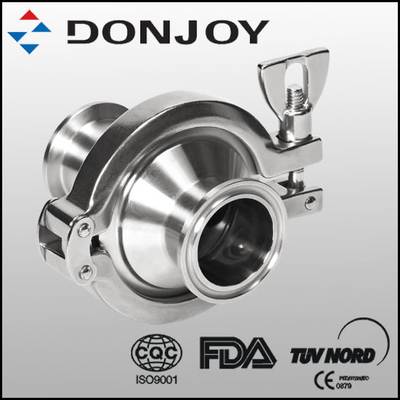

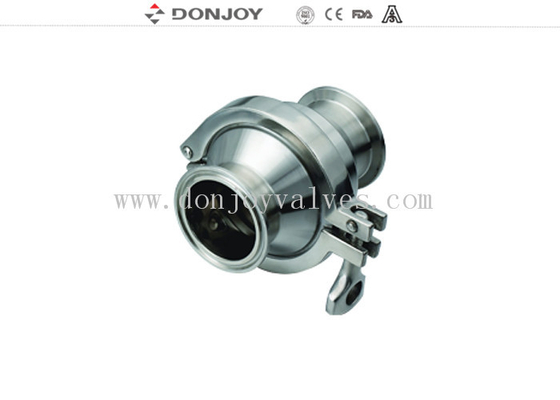

SS304 Υδραυλικές Βαλβίδες Ελέγχου Υψηλής Απόδοσης για Αποφυγή Σφυροκοπήματος Σωλήνων
Γρήγορη Λεπτομέρεια:
Υδραυλικές Βαλβίδες Ελέγχου
Τύπος: Σφιγκτήρας, σπείρωμα, Συγκολλημένο
Μέγεθος: Αίτημα πελάτη
Προδιαγραφή
| Όνομα Προϊόντος: |
SS304 Σφιγκτήρας Βαλβίδα Ελέγχου, Βαλβίδα μη συγκράτησης με τύπο σπειρώματος, αποφυγή σφυροκοπήματος σωλήνων |
| Υλικό Σώματος Βαλβίδας: |
SS304 ή SS316L |
| Υλικό Σφράγισης: |
EPDM |
| Μέγιστη Πίεση Λειτουργίας: |
10Bar |
| Πίεση ανοίγματος: |
0.1-0.3bar |
| Μέγιστη Θερμοκρασία Λειτουργίας: |
120 βαθμοί C |
| Διαθέσιμο μέγεθος: |
1"-4", DN10-DN100 |
| Διαθέσιμη σύνδεση: |
Σπείρωμα, Συγκόλληση, Σφιγκτήρας |
| Διαθέσιμο πρότυπο: |
DIN, SMS, 3A |
| Πιστοποιητικό: |
FDA, CE |
Τεχνικές Πληροφορίες
• Μια Βαλβίδα Ελέγχου Υγιεινής μπορεί να ποικίλει σε μέγεθος από 1/2″ έως 4″.
• Η σύνδεση άκρου μπορεί να είναι συγκολλημένη με άκρο, υγιεινός τρι-σφιγκτήρας, με σπείρωμα ή άλλα κατόπιν αιτήματος.
• Η μέγιστη διαθέσιμη πίεση λειτουργίας είναι 10 bar (145psi)
• Οι βαλβίδες είναι διαθέσιμες για τις ακόλουθες πιέσεις ρωγμής:
4.35psi (0.3bar) για DN25
2.9psi (0.2bar) για DN32-40
1.45psi (0.1bar) για DN50-100
• Οι θερμοκρασίες στις οποίες λειτουργούν οι βαλβίδες ανάλογα με το υλικό κυμαίνονται από:
EPDM 14°F έως 248°F (-10℃ έως 120℃)
ΣΙΛΙΚΟΝΗ -22°F έως 356°F (-30℃ έως 180℃)
VITON (FPM) 23°F έως 356°F (-5℃ έως 220℃)
Teflon (PTFE) -4°F έως +482°F (-20℃ έως 250℃)
• Το φινίρισμα επιφάνειας μπορεί να είναι Ra 32μin (0.8μm) ως προεπιλογή ή καλύτερο κατόπιν αιτήματος.
Εφαρμογές:
1. Η βαλβίδα ελέγχου είναι μια βαλβίδα που εμποδίζει το ρευστό να ρέει πίσω και εξασφαλίζει τη ροή μόνο προς μία κατεύθυνση.
2. Μπορεί να χρησιμοποιηθεί για να αποτρέψει την επιστροφή της ροής, αποφεύγοντας το σφυροκόπημα σωλήνων
3. Χρησιμοποιείται στις βιομηχανίες επεξεργασίας τροφίμων, ποτών, κρασιού, πετρελαίου, καλλυντικών, φαρμακευτικών και χημικών.
Πράγματα που πρέπει να έχετε κατά νου κατά την εγκατάσταση μιας βαλβίδας ελέγχου υγιεινής
Οι βαλβίδες ελέγχου υγιεινής μπορούν να εγκατασταθούν οριζόντια ή κάθετα. Ωστόσο, πρέπει να ακολουθούνται οι ακόλουθες προδιαγραφές για τις βαλβίδες ελέγχου σφαίρας και δίσκου:
– Βαλβίδα ελέγχου σφαίρας –
Σε κάθετη ρύθμιση, το προϊόν πρέπει να ρέει από κάτω προς τα πάνω, έτσι ώστε η βαρύτητα να μπορεί να σπρώξει τη σφαίρα μέσα και έξω από την έδρα.
Σε οριζόντια ρύθμιση, το κυρτό τμήμα της βαλβίδας πρέπει να είναι όρθιο και σε γωνία 90 μοιρών με τον σωλήνα. Αυτό διασφαλίζει ότι η βαλβίδα είναι ελεύθερη αποστράγγισης και η σφαίρα κάθεται σωστά.
– Βαλβίδα ελέγχου δίσκου –
Οι βαλβίδες ελέγχου δίσκου δεν είναι ελεύθερης αποστράγγισης σε κάθετη ρύθμιση. Επομένως, για να είναι ελεύθερης αποστράγγισης, πρέπει να βρίσκονται σε οριζόντια θέση.
Σχέδιο
Πιστοποιητικό
Η Donjoy κατασκευάζει προϊόντα πιστοποιημένα από 3A, CE, FDA και ούτω καθεξής, σύμφωνα με το πρότυπο GMP, EHEDG. Η παραγωγή επιβάλλει αυστηρά το σύστημα διαχείρισης ISO9001-2008.
Ετικέτα: Βαλβίδα μονής κατεύθυνσης, Βαλβίδα ελέγχου ελατηρίου, Βαλβίδα μη συγκράτησης
