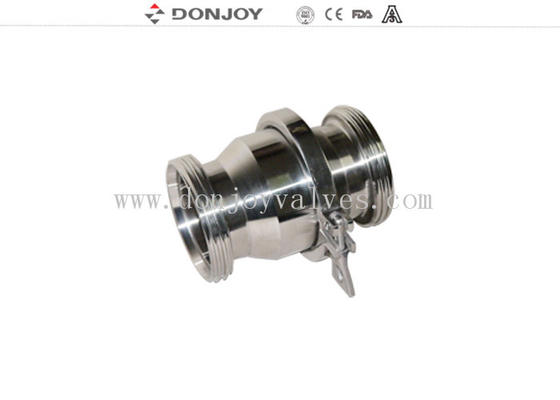

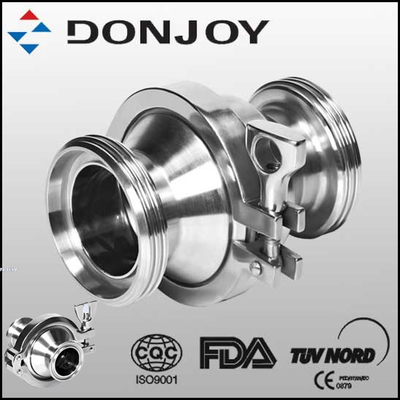

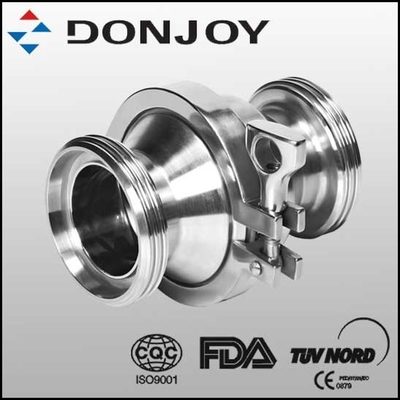

Σύνδεση σωματικού σφραγίσματος Υδραυλική βαλβίδα ελέγχου κυλίνδρου, βαλβίδα ελέγχου σύνδεσης του θρέμματος
Προδιαγραφές
| Ονομασία του προϊόντος: |
SS304/SS316L Κεφάλαιο ελέγχου, Κεφάλαιο μη συγκράτησης, σύνδεση σφραγίδας σώματος |
| Υλικό σώματος βαλβίδας: |
ΣΥ304 ή ΣΥ316L |
| Υλικό σφραγίδας: |
EPDM |
| Μέγιστη πίεση λειτουργίας: |
10bar |
| Πίεση ανοίγματος: |
00,1-0,3bar |
| Μέγιστη θερμοκρασία λειτουργίας: |
120 βαθμοί C |
| Διαθέσιμο μέγεθος: |
3/4" - 3 1/2", DN15-DN100 |
| Διαθέσιμη σύνδεση: |
Δαχτυλίδι, συγκόλληση, σφίξιμο |
| Διαθέσιμα πρότυπα: |
DIN,SMS, 3A |
| Πιστοποιητικό: |
FDA, CE |
Περιγραφή:
Υδραυλικές βαλβίδες ελέγχου
1Εύκολο να αποσυναρμολογηθεί.
2. Μικρομεσαίες κατασκευές
3. Σύνδεση DIN11851 (πρότυπο)
Εφαρμογές:
1Η βαλβίδα ελέγχου είναι μια βαλβίδα που εμποδίζει το υγρό να ρέει πίσω και εξασφαλίζει ότι ρέει μόνο σε μία κατεύθυνση.
2- Μπορεί να χρησιμοποιηθεί για να αποτρέψει την ροή λιγότερο από την επιστροφή αποφύγετε σωλήνα-hammering
3Χρησιμοποιείται στη μεταποίηση τροφίμων, στα ποτά, στο κρασί, στο λάδι, στα καλλυντικά, στη φαρμακευτική και τη χημική βιομηχανία.
Τεχνικές πληροφορίες
• Μια βαλβίδα ελέγχου υγιεινής μπορεί να ποικίλει σε μέγεθος από 1/2 " έως 4".
• Η τελική σύνδεση μπορεί να συγκολληθεί με πώμα, να έχει υγιεινή τρικλαμπή, να έχει νήματα ή άλλες, κατόπιν αιτήματος.
• Η μέγιστη διαθέσιμη εργασιακή πίεση είναι 10 bar (145 psi)
• Διατίθενται βαλβίδες για τις ακόλουθες πιέσεις ρωγμών:
4.35psi (0,3bar) για DN25
20,9psi (0,2bar) για DN32-40
1.45psi (0,1bar) για DN50-100
• Οι θερμοκρασίες στις οποίες λειτουργούν οι βαλβίδες ανάλογα με το υλικό κυμαίνονται από:
EPDM 14°F έως 248°F (-10°C έως 120°C)
ΣΙΛΙΚΟΝ -22°F έως 356°F (-30°C έως 180°C)
ΒΙΤΟΝ (FPM) 23°F έως 356°F (-5°C έως 220°C)
Τεφλόνιο (PTFE) -4°F έως +482°F (-20°C έως 250°C)
• Το επιφανειακό φινίρισμα μπορεί να είναι Ra 32μin (0,8μm) ως προεπιλεγμένο ή καλύτερο κατόπιν αιτήματος.
Πράγματα που πρέπει να έχετε κατά νου όταν εγκαταστήσετε μια υγιεινή βαλβίδα ελέγχου
Οι υγειονομικές βαλβίδες ελέγχου μπορούν να εγκατασταθούν οριζόντια ή κατακόρυφα.
Δίπλωμα ελέγχου σφαίρας
Σε κάθετη θέση, το προϊόν πρέπει να ρέει από κάτω προς τα πάνω ώστε η βαρύτητα να μπορεί να σπρώξει την μπάλα μέσα και έξω από το κάθισμα.
Σε οριζόντια θέση, το καμπυλωτό τμήμα της βαλβίδας πρέπει να είναι όρθιο και σε γωνία 90 μοιρών προς τον σωλήνα.
Δίσκος ελεγκτικής βαλβίδας
Οι βαλβίδες ελέγχου δίσκων δεν έχουν ελεύθερη αποστράγγιση σε κάθετη ρύθμιση.
Σχεδίαση
Πληροφορίες συσκευασίας
Συσκευή φυσαλίδων για κάθε βαλβίδα.
Η εξωτερική συσκευασία είναι από χαρτόνι ή αντιγραμμικό ξύλο.
Ή σύμφωνα με το αίτημα των πελατών.
