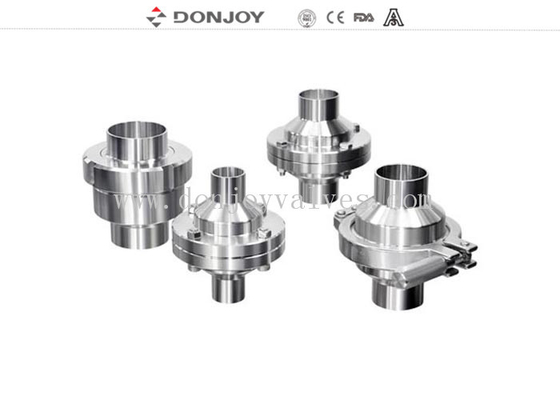

Επαγγελματικές υδραυλικές βαλβίδες αντεπιστροφής 3 ιντσών που αποτρέπουν την παλινδρόμηση με φλάντζα FPM
Επιλογή υδραυλικών βαλβίδων αντεπιστροφής
1. Σύνδεση: Συγκόλληση, Σπείρωμα
2. ΣΦΡΑΓΙΔΑ: NBR, FPM, PTEF όλα σύμφωνα με FDA177.2600
3. Πρότυπο: DIN, SMS, RJT, IDF, ISO, 3A
Προδιαγραφές
| Όνομα προϊόντος: |

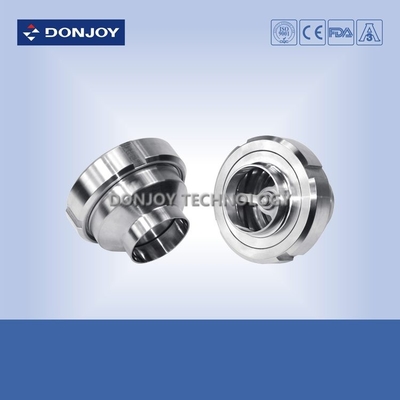

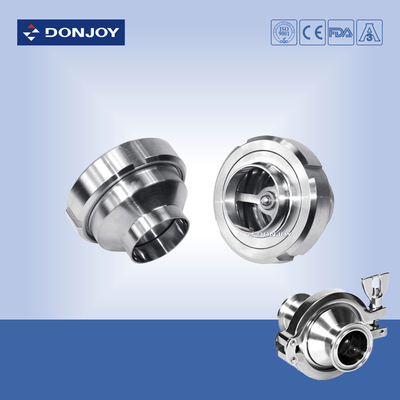

3", SS316L Βαλβίδα αντεπιστροφής υγιεινής, Βαλβίδα αντεπιστροφής σπειρώματος που αποτρέπει την παλινδρόμηση |
| Υλικό σώματος βαλβίδας: |
SS304 ή SS316L |
| Υλικό στεγανοποίησης: |
EPDM |
| Μέγιστη πίεση λειτουργίας: |
10Bar |
| Πίεση ανοίγματος: |
0.1-0.3bar |
| Μέγιστη θερμοκρασία λειτουργίας: |
120 βαθμοί C |
| Διαθέσιμο μέγεθος: |
1/2"-4" , DN10-D100 |
| Διαθέσιμη σύνδεση: |
Σπείρωμα, Συγκόλληση |
| Διαθέσιμο πρότυπο: |
DIN, SMS, 3A |
| Πιστοποιητικό: |
FDA, CE |
Εφαρμογές:
1. Η βαλβίδα αντεπιστροφής είναι μια βαλβίδα που αποτρέπει την επιστροφή του ρευστού και εξασφαλίζει τη ροή μόνο προς μία κατεύθυνση.
2. Μπορεί να χρησιμοποιηθεί για να αποτρέψει την επιστροφή της ροής, αποφεύγοντας το σφυροκόπημα σωλήνων
3. Χρησιμοποιείται στις βιομηχανίες επεξεργασίας τροφίμων, ποτών, κρασιού, λαδιού, καλλυντικών, φαρμακευτικών και χημικών.
Σχέδιο
Αρχή λειτουργίας
Η βαλβίδα ανοίγει όταν η πίεση του ρευστού υπερβαίνει την πίεση στο ελατήριο, Όταν οι δύο πιέσεις εξισώνονται, η βαλβίδα κλείνει, Μια ισχυρότερη αντίθετη – πίεση κάνει επίσης τη βαλβίδα να κλείσει.
Σε τι χρησιμοποιούνται οι βαλβίδες υγιεινής;
Οι βαλβίδες υγιεινής είναι βαλβίδες δύο θυρών που διαθέτουν δύο ξεχωριστά ανοίγματα στο σώμα τους. Το ρευστό εισέρχεται από ένα άνοιγμα και εξέρχεται από το άλλο. Αυτές οι βαλβίδες βοηθούν σε εφαρμογές που απαιτούν τα υγρά να ρέουν μόνο προς μία κατεύθυνση.
Οι βαλβίδες υγιεινής διατίθενται σε δύο μορφές: οριζόντιες και κάθετες.
Οι οριζόντιες βαλβίδες είναι κατάλληλες για οριζόντιες γραμμές που χρειάζονται βαλβίδες αυτο-αποστράγγισης
Οι κάθετες βαλβίδες μπορούν να χρησιμοποιηθούν σε κάθετες ή οριζόντιες εγκαταστάσεις. σε οριζόντιες εφαρμογές, οι κάθετες βαλβίδες βοηθούν όταν οι βαλβίδες αυτο-αποστράγγισης δεν μπορούν να διατηρήσουν την προετοιμασία της αντλίας και τη συνέχεια της θερμοκρασίας
Στην περίπτωση των οριζόντιων βαλβίδων αντεπιστροφής ελατηρίου, η ροή του προϊόντος ωθεί έναν δίσκο στη βαλβίδα μακριά από την έδρα. Όταν αφαιρεθεί η πίεση προς τα εμπρός, το ηλεκτρο-γυαλισμένο ελατήριο θα επιστρέψει τον δίσκο στην αρχική του θέση και θα τον κρατήσει στην έδρα για να τον κρατήσει κλειστό. Η πίεση παλινδρόμησης θα αναγκάσει επίσης τον δίσκο στην κλειστή θέση.
Οι βαλβίδες αντεπιστροφής βοηθούν σε σενάρια που απαιτούν την εκκένωση των αγωγών διεργασίας. Αυτό μπορεί να συμβεί για πολλούς λόγους, ειδικά αυτούς που αφορούν την ανάκτηση ή την αποστράγγιση του προϊόντος. Ορισμένες εφαρμογές μπορεί επίσης να απαιτούν ανάδευση αέρα στα προϊόντα στους αγωγούς ή στις δεξαμενές στις οποίες οδηγούν. Οι βαλβίδες αντεπιστροφής μπορούν να το επιτύχουν αυτό.
Πράγματα που πρέπει να έχετε κατά νου κατά την εγκατάσταση μιας βαλβίδας αντεπιστροφής υγιεινής
– Βαλβίδα αντεπιστροφής σφαιρών –
Σε κάθετη ρύθμιση, το προϊόν πρέπει να ρέει από κάτω προς τα πάνω, έτσι ώστε η βαρύτητα να μπορεί να ωθήσει τη σφαίρα μέσα και έξω από την έδρα.Σε οριζόντια ρύθμιση, το κυρτό τμήμα της βαλβίδας πρέπει να είναι όρθιο και σε γωνία 90 μοιρών με τον σωλήνα. Αυτό διασφαλίζει ότι η βαλβίδα είναι ελεύθερης αποστράγγισης και η σφαίρα κάθεται σωστά.
– Βαλβίδα αντεπιστροφής δίσκου –
Οι βαλβίδες αντεπιστροφής δίσκου δεν είναι ελεύθερης αποστράγγισης σε κάθετη ρύθμιση. Επομένως, για να είναι ελεύθερης αποστράγγισης, πρέπει να βρίσκονται σε οριζόντια θέση.
Πιστοποιητικό
Η Donjoy κατασκευάζει προϊόντα πιστοποιημένα από 3A, CE, FDA και ούτω καθεξής, σύμφωνα με το πρότυπο GMP, EHEDG. Η παραγωγή επιβάλλει αυστηρά το σύστημα διαχείρισης ISO9001-2008.
