Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικά: | 304 / 316L | Επιφάνεια: | Ra≤0,8um |
---|---|---|---|
Λειτουργία: | Βάση ISO5211 | Τρόπος σύνδεσης: | Σφιγμένο, Συγκολλημένο, Σπείρωμα |
ΔΟΜΑΣΙΑ: | Πνευματικός τύπος | Θερμοκρασία των μέσων: | Μεσαία |
Μέγεθος: | 1/2'' - 10'', DN10- DN250 | Μάρκα: | Ντόντζοϊ |
Επισημαίνω: | Ελατήρια πεταλούδας από ανοξείδωτο,Πνευματική βαλβίδα πεταλούδας |

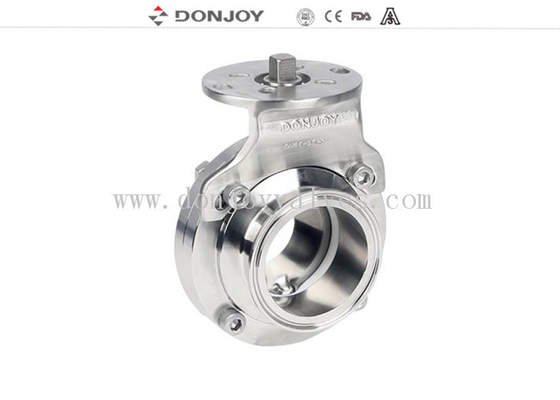

Βαλβίδες πεταλούδας από ανοξείδωτο χάλυβα υψηλής ποιότητας 1,5 INCH με βραχίονα ISO5211
Τεχνικές Προδιαγραφές
Μέγιστη Πίεση: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Ελάχιστη Πίεση: 0.2Bar
Θερμοκρασία Λειτουργίας: -10C° έως +120 βαθμούς (EPDM)
Προδιαγραφές
Όνομα Προϊόντος: |
Βαλβίδες πεταλούδας από ανοξείδωτο χάλυβα υψηλής ποιότητας με βραχίονα ISO 5211 |
Υλικό Σώματος Βαλβίδας: |
SS304/316L |
Υλικό Σφράγισης: |
EPDM (standard) FPM/SILICON/NBR, FDA177.2600 |
Μέγιστη Πίεση Λειτουργίας: |
5Bar |
Μέγιστη Θερμοκρασία Λειτουργίας: |
120 βαθμοί C |
Διαθέσιμα μεγέθη: |
DN10-DN250, 1/2"-10" |
Διαθέσιμη σύνδεση: |
Σύνδεση με σφιγκτήρα/συγκόλληση/σπείρωμα/ειδική σύνδεση |
Διαθέσιμο πρότυπο: |
3A/DIN/SMS/RJT/ISO/IDF |
Λειτουργία: |
Με βραχίονα ISO |
Εφαρμογή λαβής εάν χρειάζεται: |
Λαβή δύο θέσεων, λαβή τριών θέσεων, λαβή έλξης τεσσάρων θέσεων λαβή, πλαστική λαβή πολλαπλών θέσεων και λαβή από ανοξείδωτο χάλυβα πολλαπλών θέσεων Έλεγχος: |
Έξυπνος ρυθμιστής θέσης βαλβίδας / έλεγχος C-TOP / αισθητήρας θέσης |
Πιστοποιητικό: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Πεδίο εφαρμογής: |
Γαλακτοκομικά, τρόφιμα, ποτά, φαρμακευτικά προϊόντα, καλλυντικά κ.λπ. |
Μάρκα |
DONJOY |
Μέγεθος βραχίονα |
11*11,14*14,17*17 |
Σχεδιασμός και Χαρακτηριστικά |
Συμπαγής και ανθεκτικός σχεδιασμός
Διαθέσιμα μεγέθη DN25-DN250 (1/2"-10")
Η λαβή πολλαπλών θέσεων είναι κατάλληλη έως DN100/4"
Η λαβή έλξης είναι κατάλληλη έως DN25-DN300 (1/2"-12") PED97/23EC FDA.177.2600
Το σώμα της βαλβίδας μπορεί να αλλάξει με οποιοδήποτε είδος σύνδεσης
Σύνδεση
Σύνδεση με σφιγκτήρα, συγκόλληση και σπείρωμα κ.λπ.
Πρότυπο: RTJ, ISO, ISO1127,IDF,INCH, SMS, DIN,BPE...
Εφαρμογή: Χρησιμοποιείται στις βιομηχανίες επεξεργασίας τροφίμων, φαρμακευτικών προϊόντων και χημικών.
Λεπτομέρειες συσκευασίας
Συσκευασία με φυσαλίδες για κάθε βαλβίδα.
Η εξωτερική συσκευασία είναι χαρτοκιβώτιο ή θήκες από κόντρα πλακέ.
Ή σύμφωνα με το αίτημα των πελατών.
Λεπτομέρειες παράδοσης
Συνήθως εντός 20 ημερών από την παραλαβή της προκαταβολής T/T.
Ροπή λειτουργίας (N.M)
DN25/1”
DN40/1.5” |
DN50 |
2”2”133 |
DN65 |
2.5-3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
DN80-DN100 |
14 |
|
25 |
40 |
55 |
Διάφορες λαβές |
1. Λαβή πολλαπλών θέσεων (Ανοξείδωτος χάλυβας)
2. Λαβή πολλαπλών θέσεων (Μπλε πλαστικό)
3. Λαβή έλξης
4. Λαβή λεπτής ρύθμισης
5. Ηλεκτρική βαλβίδα πεταλούδας
6. Πνευματική βαλβίδα πεταλούδας (Με C-top, Ρυθμιστή θέσης, Αισθητήρα...)
Τεχνικά δεδομένα λαβής
Μέγεθος
L1 |
L2 |
B |
DN10-DN40 |
![]() |
|
0.5-1.5” |
166 |
20.2 |
8 |
DN50-DN65 |
|
2” |
133 |
22.2 |
11 |
DN80-DN100 |
|
2.5-3” |
144 |
22.2 |
11 |
DN80-DN100 |
|
3.5-4” |
166 |
22.2 |
11 |
DN125-DN150 |
|
5”-6” |
220 |
30.2 |
14 |
|
|
8-12” |
284 |
30.2 |
14 |
|
L1 |
L2 |
B |
DN10-DN40 |
![]() |
|
0.5-1.5” |
166 |
22.2 |
8 |
DN50-DN65 |
|
2”-3” |
166 |
22.2 |
11 |
DN80-DN100 |
|
3.5-4” |
166 |
22.2 |
11 |
DN125-DN150 |
L1 |
L2 |
B |
DN10-DN40 |
![]() |
|
0.5-1.5” |
166 |
30.2 |
8 |
DN50-DN65 |
|
2”-3” |
166 |
30.2 |
11 |
DN80-DN100 |
|
3.5-4” |
166 |
30.2 |
11 |
DN125-DN150 |
|
5”-6” |
166 |
30.2 |
14 |
|
