Υλικά: | 304 / 316L | Επιφάνεια: | Ra≤0,8um |
---|---|---|---|
Λειτουργία: | Πλαστικό χειριστήριο πολλαπλών θέσεων | Τρόπος σύνδεσης: | στερεωμένος |
ΔΟΜΑΣΙΑ: | Πολλαπλών θέσεων λαβή και βαλβίδα πεταλούδας | Θερμοκρασία των μέσων: | Μίντουμ |
Μέγιστη θερμοκρασία: | 120 μοίρες | Μέγιστη πίεση: | 10 bar |
Επισημαίνω: | Ελατήρια πεταλούδας από ανοξείδωτο,Πνευματική βαλβίδα πεταλούδας |

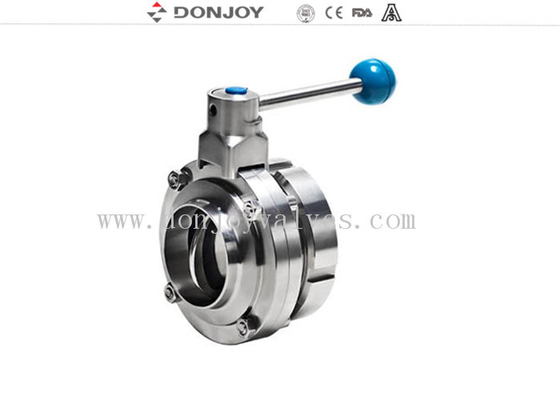

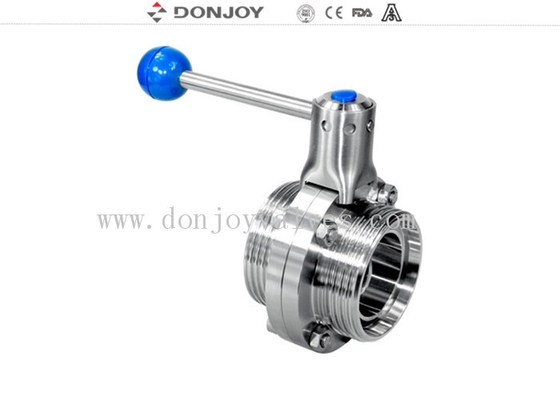

DONJOY hiqh ποιότητα υγιεινής από ανοξείδωτο χάλυβα 304 / 316L DN 50 βαλβίδες πεταλούδας Single συγκόλληση και DIN threaded
Τεχνικές προδιαγραφές
Μέγιστη πίεση: 10Bar ((DN25-DN100), 8Bar (DN125-DN150), 5Bar ((DN200-DN300)
Ελάχιστη πίεση:0.2Bar
Εργασιακή θερμοκρασία: -10 °C έως +120 °C (EPDM)
Προδιαγραφές
Ονομασία του προϊόντος: |
Ατσάλι από ανοξείδωτο χάλυβα 304/316L, DN 50 βελονισμένη βαλβίδα Butterfly |
Υλικό σώματος βαλβίδας: |
SS304/316L |
Υλικό σφραγίδας: |
EPDM (πρότυπο) FPM/SILICON/NBR, FDA177.2600 |
Μέγιστη πίεση εργασίας: |
10bar |
Μέγιστη θερμοκρασία λειτουργίας: |
120 βαθμοί C |
Διαθέσιμο μέγεθος: |
DN10-DN300, 1/2 "-12" |
Διαθέσιμη σύνδεση: |
Κρεμάστρα/ζώνη/στρώμα/ειδική σύνδεση |
Διαθέσιμο πρότυπο: |
3Α/DIN/SMS/RJT/ISO/IDF |
Χρησιμοποιείται: |
Εγχειριτικό, Πνευματικό, Ηλεκτρικό |
Εφαρμογή χειριστή: |
Δύο θέσεις λαβή, τρεις θέσεις λαβή, τέσσερις θέσεις λαβή τράβηξης, πολλαπλές θέσεις λαβή πλαστικού και πολλαπλές θέσεις λαβή από ανοξείδωτο χάλυβα |
Έλεγχος: |
Έξυπνος εντοπιστής θέσης βαλβίδας / έλεγχος C-TOP / αισθητήρας θέσης |
Πιστοποιητικό: |
3Α/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600, ISO |
Πεδίο εφαρμογής: |
Γάλα, τρόφιμα, ποτά, φαρμακεία, καλλυντικά κλπ. |
Μοντέλο πλαστικού χειριστή πολλαπλών θέσεων: |
Αριθμός VSB04 / αριθμός VSB06 / αριθμός VSB08 |
Εγκατάσταση χειριστή: |
Σε μία πλευρά της βαλβίδας |
Σχεδιασμός και χαρακτηριστικά
Σύνθετο και ανθεκτικό σχεδιασμό
Διαθέσιμα μεγέθη DN25-DN300 ((1/2"-12")
Πολλαπλής θέσης λαβή είναι κατάλληλη μέχρι DN100/4 "
Το χέρι έλξης είναι κατάλληλο μέχρι DN25-DN300 ((1/2"-12")
PED97/23ΕΚ
Η Υπηρεσία Φαρμάκων.177.2600
Το σώμα της βαλβίδας μπορεί να αλλάξει με κάθε είδους σύνδεση
Σύνδεση
Τεχνικές συσκευές για την κατασκευή ηλεκτρικών συσκευών για την κατασκευή ηλεκτρικών συσκευών
Εφαρμογή
Χρησιμοποιείται στις βιομηχανίες επεξεργασίας τροφίμων, φαρμακευτικής και χημικής.
Αρχές λειτουργίας
Μπορεί να λειτουργήσει αυτόματα μέσω του ενεργοποιητή ή χειροκίνητα με τη λαβή
Η λαβή μπλοκάρει την βαλβίδα στην θέση OPEN ή CLOSED, βέβαια, υπάρχουν οι άλλες διαθέσιμες θέσεις.
Ο κινητήρας σπρώχνει το έμβολο της αξιακής κίνησης σε 90 βαθμούς έτσι ώστε να ελέγχει την βαλβίδα πεταλούδας.
Διαφορετικές λαβές
1Τραβήξτε το χερούλι.
2Πολλαπλές θέσεις χειριστή (Μπλε πλαστικό)
3.Πολλαπλής θέσης λαβή (ατσάλι ατσάλινο) κλειδωτό
Πληροφορίες συσκευασίας
Συσκευή φυσαλίδων για κάθε βαλβίδα.
Η εξωτερική συσκευασία είναι από χαρτόνι ή αντιγραμμικό ξύλο.
Ή σύμφωνα με το αίτημα των πελατών.
Πληροφορίες παράδοσης
Συνήθως εντός 20 ημερών μετά την παραλαβή της προκαταβολής T/T.
Δρόμος λειτουργίας ((N.M.)
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3 " |
DN80 |
DN100/4" |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
