Ονομασία του προϊόντος: | Βαλβίδα πεταλούδας | Υλικά: | 304 / 316L |
---|---|---|---|
Μέγεθος: | DN10 - DN300, 1/2» - 12» | Λειτουργία: | Πνευματικός |
Σύνδεση: | Ελυσσμένα | Χαρακτηριστικό: | Με ενεργοποιητή αλουμινίου |
ΔΟΜΑΣΙΑ: | Πεταλούδα | ||
Επισημαίνω: | Υγιεινή βαλβίδα πεταλούδας,Ελατήρια πεταλούδας από ανοξείδωτο |

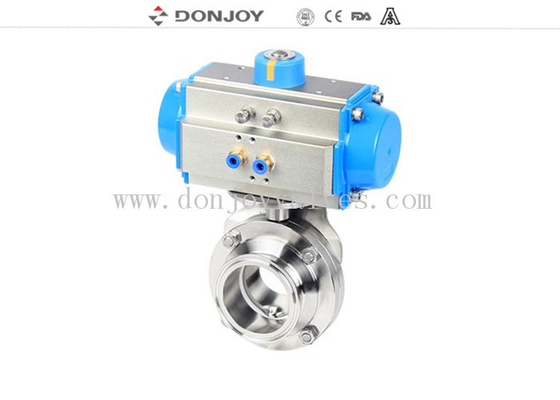

Υγιεινές Πνευματικές βαλβίδες πεταλούδας 10 "με διπλή δράση αλουμινίου ενεργοποιητή από ανοξείδωτο χάλυβα 304 316L
Προδιαγραφές
Ονομασία του προϊόντος: |
Υγιεινές 10" Πνευματικές βαλβίδες πεταλούδας με διπλή δράση αλουμινίου ενεργοποιητή από ανοξείδωτο χάλυβα 304 316L |
Υλικό σώματος βαλβίδας: |
SS304/316L |
Υλικό σφραγίδας: |
EPDM (πρότυπο) FPM/SILICON/NBR, FDA177.2600 |
Μέγιστη πίεση λειτουργίας: |
10bar |
Μέγιστη θερμοκρασία λειτουργίας: |
120 βαθμοί C |
Διαθέσιμο μέγεθος: |
DN10-DN300, 1/2 "-12" |
Διαθέσιμη σύνδεση: |
Κρεμάστρα/ζώνη/πλέγμα/φλάντσα/ειδική σύνδεση |
Διαθέσιμο πρότυπο: |
3Α/DIN/SMS/RJT/ISO/IDF |
Χρησιμοποιείται: |
Πνευματικό |
Έλεγχος: |
Έξυπνος εντοπιστής θέσης βαλβίδας / έλεγχος C-TOP / αισθητήρας θέσης |
Πιστοποιητικό: |
3Α/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600, ISO |
Πεδίο εφαρμογής: |
Γάλα, τρόφιμα, ποτά, φαρμακεία, καλλυντικά κλπ. |
Πληροφορίες συσκευασίας: |
Η εξωτερική συσκευασία είναι από χαρτοκιβώτιο ή ή σύμφωνα με το αίτημα των πελατών. |
Πληροφορίες παράδοσης: |
Συνήθως εντός 20 ημερών μετά την παραλαβή της προκαταβολής T/T. |
Πληροφορίες
Ημερομηνία του πνευματικού ενεργοποιητή
Δύο-δρώντας πνευματικός ενεργοποιητής Πίνακας ροπής | |||||
Μέγεθος | Στροφή στρεπτικής δύναμης ((N.M.) | Συνιστάται μέγεθος βαλβίδας | |||
Βαλβίδα πεταλούδας | Κύλινδρο | Τριδιάστατη βαλβίδα σφαίρας | Βιομηχανικές βαλβίδες | ||
DJ052 | 21 |
DN10-DN50, 0.5"-2" |
DN10-DN32, 0.5 "-1.25" |
Α/Μ | Α/Μ |
DJ063 | 37 |
DN65-DN80, 2.5"-3.5" |
DN40-DN50, 1.5"-2" |
DN25-DN32, "-1,25" |
DN25,1" |
DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50, 1.5"-2" |
DN32-DN40, 1.25"-1.5" |
DJ083 | 74 |
DN125-DN150, 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
DJ092 | 114 | DN200,8" | DN80 | 3 " | DN65,2.5" |
DJ105 | 170 |
DN250-DN300, 10-12 ίντσες |
DN100,4" | DN80 | DN80,3" |
DJ125 | 292 | Α/Μ | DN125,5" | DN100,4" | DN100,4" |
DJ140 | 439 | Α/Μ | DN150,6" | Α/Μ | DN150,6" |
DJ160 | 669 | Α/Μ | DN200,8" | Α/Μ | DN200,8" |
Πίνακας ροπής με ενιαίο πνευματικό ενεργοποιητή | |||||
Μέγεθος | Στροφή στρεπτικής δύναμης ((N.M.) | Συνιστάται μέγεθος βαλβίδας | |||
Βαλβίδα πεταλούδας | Κύλινδρο | Τριδιάστατη βαλβίδα σφαίρας | Βιομηχανικές βαλβίδες | ||
DJ052-S | 12.5-8.5 |
DN10-DN32, 0.5 "-1.25" |
DN10-DN15, 0.5"-0.75" |
Α/Μ |
DN10-DN15, 0.5"-0.75" |
DJ063-S | 21.2-13.7 |
DN40-DN50, 1.5"-2" |
DN25,1"
|
DN25,1" | DN25,1" |
DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
DJ083-S | 46.5-31.6 | DN80,3.5" | DN401,5" | DN40,1.5" | DN40,1.5" |
DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | Α/Μ | DN65,2.5" |
DJ125-S | 159-105 | Α/Μ | DN80,3" | DN80,3" | Α/Μ |
DJ140-S | 260-172 | Α/Μ | DN100,4" | DN100,4" | DN80,3" |
DJ160-S | 422-279 | Α/Μ | Α/Μ | Α/Μ | DN100,4" |
Υλικό
Το υλικό που συνδέεται με άλλα: AISI 316L / 1.4404
Υλικό που περιλαμβάνεται στο άλλο μέρος: AISI 304
Δαχτυλίδι σφραγίδας: EPDM FDA 177.2600
Εσωτερική επιφάνεια: Ra ≤ 0,8μm
Τελεία εξωτερικής επιφάνειας: Τεχνική επεξεργασία CNC
Επιλογές
Συσκευή: NBR / MVQ / FPM
Πνευματικοί ενεργοποιητές διπλής δράσης

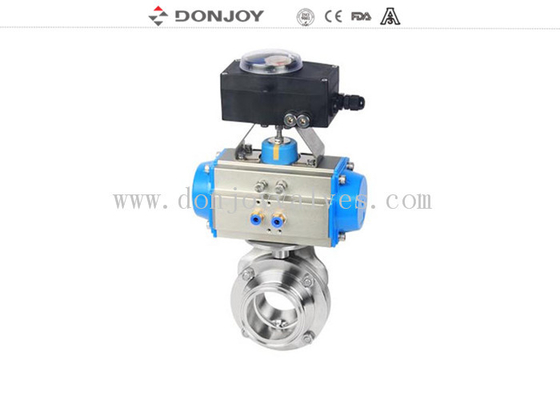

Ανταγωγικός αισθητήρας θέσης

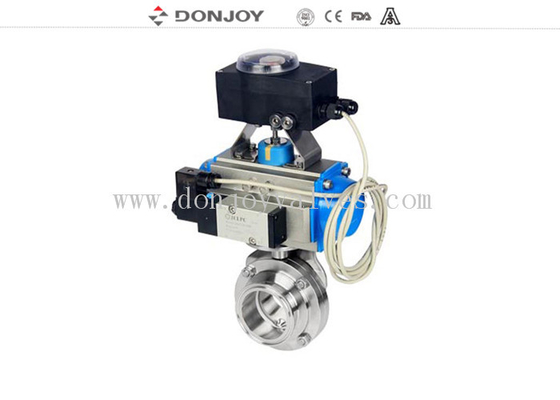

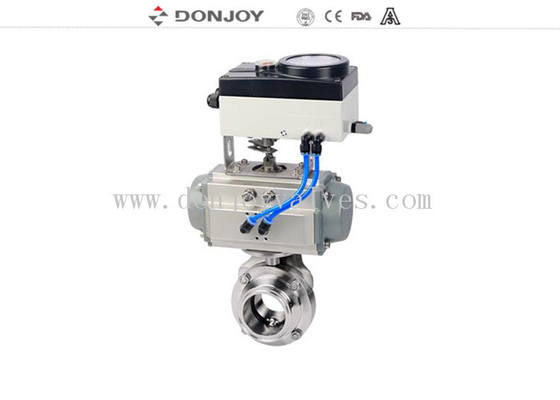

C - Κεφαλίδα ελέγχου TOP
Αισθητήρας θέσης
Τύπος σύνδεσης: SMS, RJT, DIN, 3A, ISO, Clamped, συγκολλημένη και ρυμουλκούμενη κλπ.
Επιλογή χειριστή
Δύο θέσεις λαβής·
χειριστήριο τριών θέσεων·
τετραεπίθετη λαβή έλξης·
Πολλαπλής θέσης πλαστική λαβή,
με χειριστήριο από ανοξείδωτο χάλυβα πολλαπλών θέσεων·
Πληροφορίες συσκευασίας
Συσκευή φυσαλίδων για κάθε βαλβίδα.
Η εξωτερική συσκευασία είναι από χαρτόνι ή αντιγραμμικό ξύλο.
Ή σύμφωνα με το αίτημα των πελατών.
Πληροφορίες παράδοσης
Συνήθως εντός 20 ημερών μετά την παραλαβή της προκαταβολής T/T.
