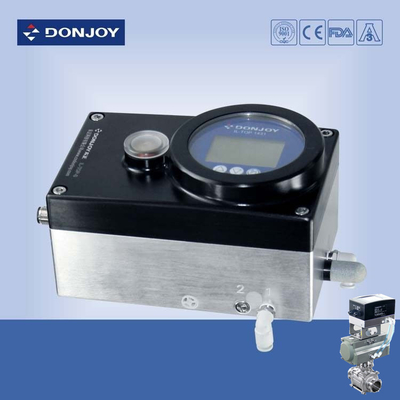

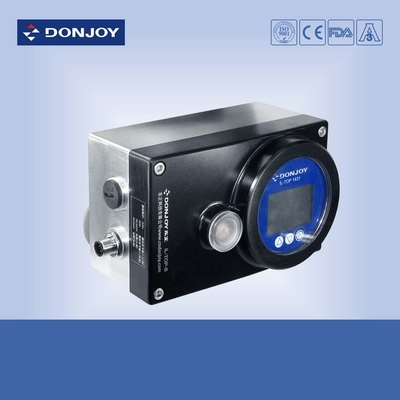

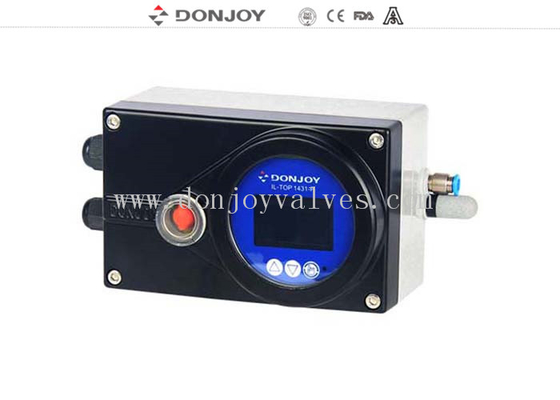

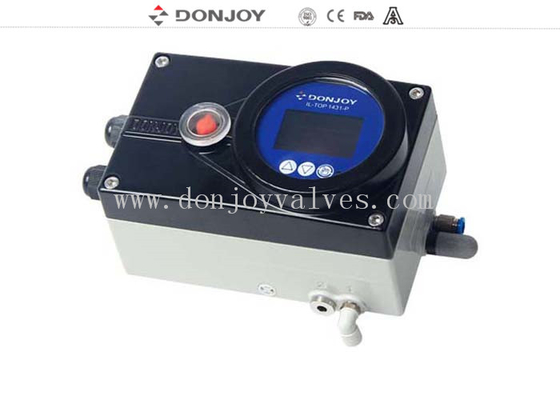

Πνευματική θέση βαλβίδας 0/4-20mA έως 0-5/10V εισόδου σήματος
Ειδικότητα
| Ονομασία του προϊόντος | Διανοητικός τοποθετητής βαλβίδων τετραγωνικού τύπου |
| Δύναμη | DC.24V |
| Πίεση στην εργασία | 10 bar |
| Πνευματική πίεση | 4-7 bar |
| Υλικό | ΣΤ304 / 316 |
| Θερμοκρασία λειτουργίας | -10°C ~ 130°C (-10°C ~ 150°C για βαλβίδες γωνιακών καθισμάτων και βαλβίδες σφαίρας) |
| Επίπεδο προστασίας | Διάκριση IP67 |
| Τυποποιημένη λειτουργία | 0/4-20mA έως 0-5/10V είσοδος σήματος |
| Προαιρετική λειτουργία | 0/4-20mA, 0-5/10V έξοδος ανατροφοδότησης θέσης |
| Προαιρετική λειτουργία | Δίκτυο συσκευής αλλά έλεγχο |
| Διασύνδεση λειτουργίας |
Εικονική οθόνη LCD |
| Ειδικότητα | Ευφυής τοποθέτηση |
| Πληροφορίες παράδοσης | Συνήθως εντός 20 ημερών μετά την παραλαβή της προκαταβολής T/T. |
Χαρακτηριστικό λειτουργίας
Πιστοποίηση προστασίας από έκρηξη: EXD II BT4
Επίπεδο προστασίας: IP67
Εισαγωγή σήματος: 0-4/20mA, 0-5/10V
Επιστροφή σήματος: 0-4/20mA, 0-5/10V
Πρωτόκολλο BUS: DEVICE NET BUS
Τεχνικό στοιχείο
Το όργανο ελέγχου μπορεί να χρησιμοποιείται ως ελεγκτής θέσης ή ελεγκτής διαδικασίας.
Ως τοποθετητής, θα μπορούσε να ρυθμίσει τη θέση της βαλβίδας σύμφωνα με το σημείο ρύθμισης.
Ως ελεγκτής διαδικασίας, η MPU λαμβάνει το σήμα από τον έλεγχο συγκρίνοντας την τιμή θέσης ρύθμισης της βαλβίδας με την πραγματική θέση της βαλβίδας, μέσω του αλγόριθμου ελέγχου PIC,Ελεγκτής διαδικασίας θα οδηγήσει την βαλβίδα στην ακριβή στόχο positioner της βαλβίδας.
Ο ελεγκτής αποτελείται από MPU, μονάδα ανίχνευσης με έλεγχο σήματος, ανιχνευτή θέσης, οθόνη LCD, πληκτρολόγιο και πιεζοηλεκτρική βαλβίδα κλπ.
Εγκατάσταση

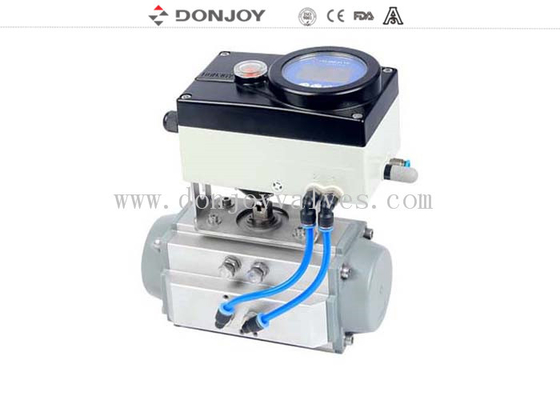

Θα μπορούσαν να προσφερθούν οι κινητήρες γωνιακής κίνησης, όπως βαλβίδα πεταλούδας, βαλβίδα σφαίρας και βαλβίδες κλπ.
Προδιαγραφές: 1 ίντσα - 12 ίντσα, DN25 - DN200
Πληροφορίες παραγγελίας
Ελεγκτής τετραγώνου IL-TOP-S
| Σχήμα | Ειδικότητα | Επαναφορά θέσης | Περιγραφή |
| ΙΛ-ΤΟΠ-Σ-001-Μ | Τοποθετητής + έλεγχος διαδικασίας | 4-20mA/0-5/10V | Μονόδραση |
| ΙΛ-ΤΟΠ-Σ-002-Μ | Τοποθετητής + έλεγχος διαδικασίας | 4-20mA/0-5/10V | Διπλή δράση |
| Επικαιροποίηση | Τοποθετητής + έλεγχος διαδικασίας | ΟΧΙ | Μονόδραση |
| ΙΛ-TOP-S-002 | Τοποθετητής + έλεγχος διαδικασίας | ΟΧΙ | Διπλή δράση |
| IL-TOP-S-001-BUS | Τοποθετητής + έλεγχο διαδικασίας + BUS | Μονόδραση + BUS | |
| ΙΛ-TOP-S-002-BUS | Τοποθετητής + έλεγχο διαδικασίας + BUS | Διπλή δράση + BUS |
Ελεγκτής τετραγώνου IL-TOP-S (προστασία από έκρηξη: EXD II BT4)
| Σχήμα | Ειδικότητα | Επαναφορά θέσης | Περιγραφή |
| ΙΛ-TOP-S-001-M-EX | Τοποθετητής + έλεγχος διαδικασίας | 4-20mA/0-5/10V | Ενιαία δράση - Επιπέδες έκρηξης |
| ΙΛ-TOP-S-002-M-EX | Τοποθετητής + έλεγχος διαδικασίας | 4-20mA/0-5/10V | Διπλή δράση - Επίπεδα έκρηξης |
| ΙΛ-TOP-S-001-EX | Τοποθετητής + έλεγχος διαδικασίας | ΟΧΙ | Ενιαία δράση - Επιπέδες έκρηξης |
| ΙΛ-TOP-S-002-EX | Τοποθετητής + έλεγχος διαδικασίας | ΟΧΙ | Διπλή δράση - Επίπεδα έκρηξης |
| Ειδικότερα, το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια. | Τοποθετητής + έλεγχο διαδικασίας + BUS | Μονόδραση, BUS - Προστασία από έκρηξη | |
| Ειδικότερα, το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια. | Τοποθετητής + έλεγχο διαδικασίας + BUS | Διπλή δράση, BUS - Προστασία από εκρήξεις |
Ετικέτα: Τοποθετητής, Κεφαλή ελέγχου.
