Place of Origin:
CHINA
Μάρκα:
DONJOY
Πιστοποίηση:
CE,3A,FDA
Model Number:
TUL/TUR
μας ελάτε σε επαφή με
Βίντεο

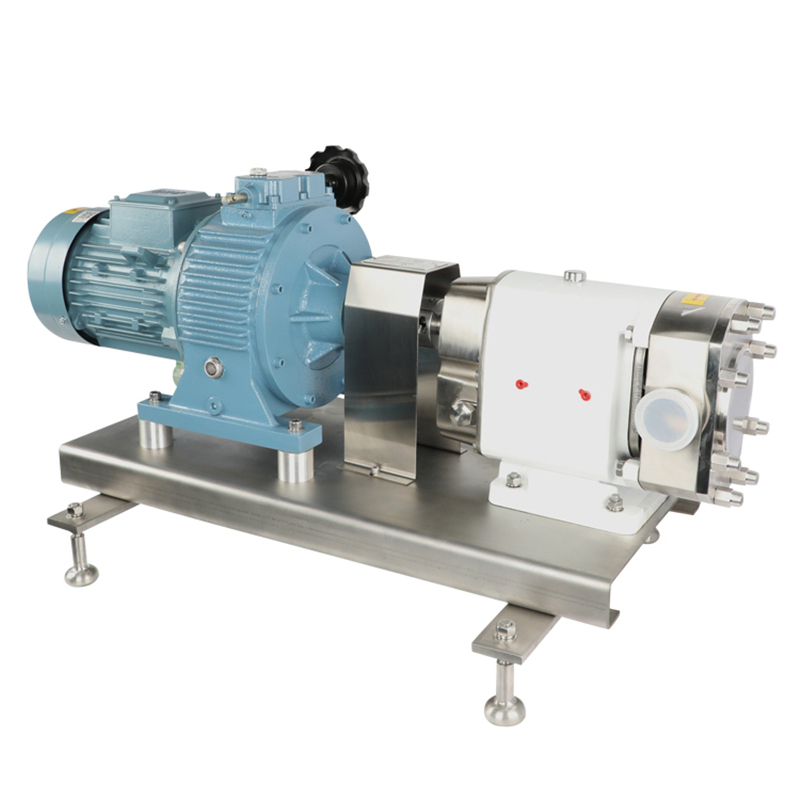

Περιστροφική αντλία λοβών Donjoy με 3 στροφείς άδειας για τη μεταφορά σοκολάτας
Τεχνικό χαρακτηριστικό γνώρισμα
Μεταβλητή μετάδοση Α. Maual Continuously
Β. η συχνότητα Cnverter ρυθμίζει το κιβώτιο εργαλείων μηχανών
Γ. σταθερή μετάδοση παραγωγής ταχύτητας
Προδιαγραφές
| Όνομα προϊόντων: | Tul-60 η περιστροφική αντλία λοβών με το μηχανικό εγχειρίδιο ρυθμίζει τη μηχανή με τη μηχανή για το μέλι |
| Υλικό: | SS304/SS316L/1.4301/1.4404 |
| Υλικό σφραγίδων: | SIC/SIC/EPDM (πρότυπα, έγκριση FDA) |
| Μέγιστη ροή: | 62m3/h / 395 GPM |
| Max.pressure: | 12bar/174PSI |
| Μέγιστη περιστροφή: | rmp 1450 |
| Τύπος στροφέων: | 2-φύλλα, 3 φύλλα, πεταλούδα, πεταλούδα σημάτων |
| Εγκατάσταση | Θα μπορούσε να εγκατασταθεί με το μετατροπέα συχνότητας |
| μετατροπέας συχνότητας | Προαιρετικός |
| Μηχανική σφραγίδα: | SIC/SiC/EPDM (πρότυπα) |
| Τάση: | 110V, 220V, 380V |
| Μηχανή: | ABB, ΡΆΒΕΙ, 50hz/60hz |
| Επεξεργασία επιφάνειας: | Εσωτερικές γυαλισμένη και αμμοβολή έξω |
| Σύνδεση Availably: | Σφιγκτήρας, συγκόλληση άκρης νημάτων, φλάντζα |
| Πρότυπα Availably: | DIN, SMS, 3A, RJT, ISO/IDF |
| Χρησιμοποιημένος: | Εκλεκτικός |
| Πιστοποιητικό: | 3A/54-02 (1580), PED/97/23/ΕΚ, FDA.177.2600, ISO9001/2008 |
| Πεδίο εφαρμογής: |
Γαλακτοκομείο, τρόφιμα, ποτό, φαρμακείο, καλλυντικό, κ.λπ. |
Περιγραφή
Επιλογές
1. Μηχανική σφραγίδα: SIC/SICE/EPDM, TC/TC, EPDM
2. Η ενιαία σφραγίδα, διπλασιάζει τη μηχανική σφραγίδα
3. Στροφείς: ο στροφέας άδειας 2, 3 αφήνει τους στροφείς, στροφείς πεταλούδων, ενιαίοι στροφείς πεταλούδων
4. Στόλισμα: FPM (Viton), NBR, EPDM
5. Ανακουφιστική βαλβίδα στην εξωτερική παράκαμψη μπροστινής κάλυψης ρ
6. Ενσωματωμένη βαλβίδα ασφάλειας
7. Σακάκι θερμότητας τέλος-προσώπου
8. Πλήρες σακάκι θερμότητας
9. Κάθετη σειρά TUR ή οριζόντια σειρά TUL
10. Διαφορετικές Drive και αποτυπώσεις
11. Συνέλευση baseplate ανοξείδωτου
12. Σύνδεση: Σφιγκτήρας (DIN32676,3A, ISO), Threaad (DIN, SMS, RJT, IDF), συγκόλληση άκρης, φλάντζα
13. Συχνότητα 50HZ, 60HZ μηχανών τύπων B5 μηχανών
14. Τάση (β) 220-240, 360-400, 420-460, 630-690
Η αντλία λοβών βαθμού τροφίμων αντλιών DONJOY είναι μια θετική αντλία μετατοπίσεων, γερή κατασκευή, χαμηλή συντήρηση, οικονομικώς αποδοτική. Το υγιεινό σχέδιο συμμορφώθηκε με ASME BPE, πρότυπα EHEDG, ΗΠΑ 3-α, υγιεινά πρότυπα FDA, η πιό κοινή αντλία που χρησιμοποιήθηκε για να μεταφέρει το υψηλό στερεό ρευστών ιξώδους και το μόριο, αυτό προσφέρει μια περιεκτική σειρά των αντλιών προοριζόμενων για τις υγιεινές εφαρμογές στην επεξεργασία τροφίμων, το γαλακτοκομείο, το ποτό, την οικιακή φροντίδα και την προσωπική φροντίδα και τις βιομηχανίες φαρμάκων…
Υγειονομική περιγραφή αντλιών λοβών TU-L/R
Οι περιστροφικές αντλίες λοβών Donjoy παρέχουν την αξιόπιστη απόδοση, τη χωρίς προβλήματα λειτουργία και την ανώτερη ενεργειακή αποδοτικότητα για την απαίτηση των εφαρμογών. Η αντλία λοβών Donjoy έχει πολλές διαμορφώσεις, η TU-σειρά είναι τυποποιημένη διαμόρφωση, η STU-σειρά είναι όλο το ανοξείδωτο. Είναι μια άριστη επιλογή για τα καθήκοντα που απαιτούν τις αντλίες μόλυνση-απόδειξης για να συναντήσουν τα υψηλά πρότυπα της λειτουργίας υγιεινής, χαμηλός-κουράς και χαμηλός-παλμού. Αυτό μια 3-εγκεκριμένη αντλία χειρίζεται και να καθαρίσει σε ισχύ και τη αποστείρωση σε ισχύ και μπορεί να παρασχεθεί τη λεπτομερή τεκμηρίωση για να υποστηρίξει τις αυστηρές απαιτήσεις επικύρωσης.
Αρχές
1. Δεδομένου ότι οι λοβοί περιστρέφονται, το διάστημα από την πλευρά suciton increasese όπως ένας λοβός απομακρύνεται από άλλο, δημιουργώντας κατά συνέπεια ένα μερικό κενό που σύρει το ρευστό μέσα στην αίθουσα αντλιών.
2. Δεδομένου ότι περιστρέφονται από τους άξονες, κάθε λοβό γεμίζουν κατά συνέπεια και το ρευστό μετατοπίζεται στην πλευρά παράδοσης. Τα μικρά χάσματα μεταξύ των τηβέννων και μεταξύ των λοβών και των τοίχων του σώματος αντλιών εξασφαλίζουν ότι τα διαστήματα γεμίζουν κατάλληλα.
3. Την κατοικία αντλιών γεμίζουν ompletely και οι ρευστές διαφυγές μέσω των δοντιών των λοβών και αναγκάζεται ενάντια στους τοίχους των διαστημάτων. Όποιος συμβάλλει στην αντλία aciton.
ΣΎΝΔΕΣΗ ΑΝΤΛΙΩΝ INLET&OUTLET
Πρότυπο και βάρος αντλιών
| Πρότυπο ΑΝΤΛΙΩΝ | Ροπή άξονων εισαγωγής (NM) | Μέγιστο αξονικό ακτινωτό φορτίο (ν) | Εσωτερικό μέγεθος σύνδεσης διαμέτρων [χιλ.] |
Συνιστώμενο μέγιστο θεωρητικό μαλακό μέγεθος μορίων [χιλ.] |
Γυμνό βάρος αντλιών [κλ] |
| Stul-10 | 15 | 224 | 22.4 | 6 | 12 |
| Tul-20 | 60 | 750 | 22.4 | 10 | 32 |
| Tul-23 | 60 | 750 | 35.1 | 20 | 34 |
| Tul-25 | 60 | 750 | 47.8 | 20 | 39 |
| Tul-30 | 123 | 1237 | 47.8 | 25 | 60 |
| Tul-35 | 123 | 1237 | 59.5 | 25 | 63 |
| Tul-55 | 123 | 1237 | 66 | 25 | 65 |
| Tul-60 | 123 | 1237 | 72.2 | 25 | 68 |
| Tul-70 | 416 | 2588 | 72.2 | 40 | 151 |
| Tul-80 | 416 | 2588 | 72.2 | 40 | 151 |
| Tul-100 | 416 | 2588 | 97.6 | 40 | 160 |
| Tul-125 | 416 | 2588 | 125 | 40 | 165 |
Καμπύλη αντλιών λοβών
Ετικέττα: Αντλία λοβών Donjoy, περιστροφική αντλία, αντλία βαθμού τροφίμων
